Аксіально-поршневі насоси

Аксіально-поршневий насос (АПН) – це пристрій, який використовується для створення потоку рідини під високим тиском у гідравлічних системах. Він призначений для передачі енергії від двигуна (зазвичай електричного або дизельного) до гідросистеми для виконання роботи, такий як підйом, переміщення або керування об'єктами. Гідронасос є агрегатом об'ємного типу, що функціонує за рахунок зміни об'єму робочих камер, створених в циліндричному блоці.

Гідронасос аксіально-поршневого типу включає кілька основних елементів:

• Основний вал, що передає рух.
• Розподільний механізм.
• Циліндричний блок із поршнями.
• Шатуни.
• Опорний диск.

Види та принцип дії аксіально-поршневих насосів

Існує два види АПН, які відрізняються за конструкцією та типом передачі руху поршням:

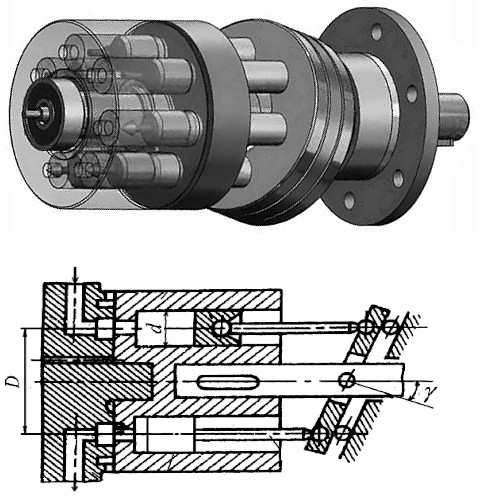

• пристрої з похилим диском

Гідронасоси цього типу мають блок циліндрів, встановлений на одній осі відносно валу, забезпечуючи міцну фіксацію диска. Поршні, що переміщуються в проточках робочої камери, контактують своїми торцевими поверхнями з диском, який знаходиться під кутом осі обертання валу.

Принцип роботи таких насосів полягає в тому, що при їхньому спільному обертанні поршні починають рухатися вперед і назад. Зміна об'єму робочих камер призводить до всмоктування і виштовхування рідини, що перекачується через насос. Ці насоси відносяться до регульованих, оскільки можна змінювати кут, під яким знаходиться робоча поверхня диска, що дозволяє змінювати параметри потоку оливи.

Ці насосні пристрої можуть забезпечувати зворотний напрямок потоку рідини, змінюючи кут нахилу шайби до осі обертання валу. Гідронасоси аксіально-поршневого типу з похилим диском широко використовуються в гідравлічних системах, що працюють при середніх та високих навантаженнях.

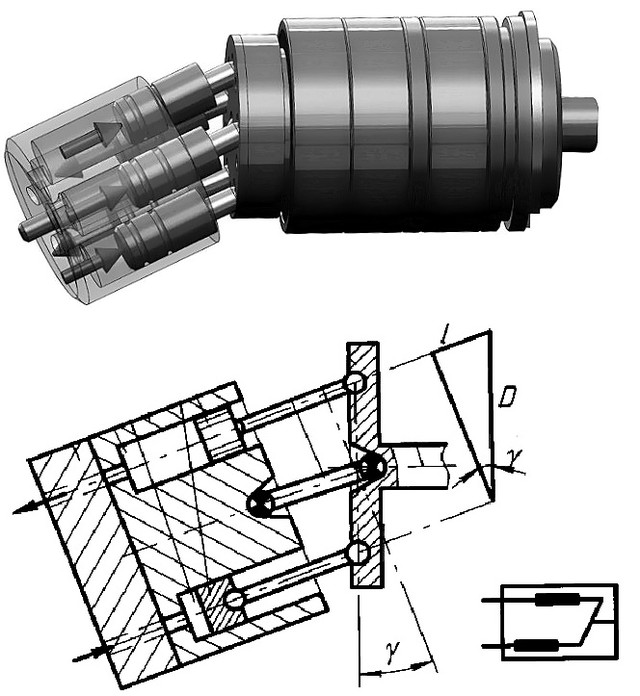

• пристрої з похилим блоком циліндрів

Ці пристрої мають корпус у формі букви V і приводний вал у формі букви Т. Кут нахилу блоку циліндрів цього насоса щодо осі обертання валу може змінюватись від 26 до 40 градусів, а кількість поршнів може досягати семи.

Принцип роботи такого насоса полягає в тому, що при обертанні приводного валу, пов'язаного з поршнями через шатунні механізми, також починає обертатися і похилий блок циліндрів. Поршні, що знаходяться в аксіальних канавках, починають здійснювати рухи вперед-назад, змінюючи обсяг робочих камер. У процесі всмоктування і нагнітання рідини аксіально-поршневі насоси використовують спеціальні отвори-вікна в розподільчому пристрої, який залишається нерухомим щодо похилого блоку циліндрів, що обертається.

У гідронасосах цього типу можна регулювати об'єм робочої камери. Це досягається шляхом зміни кута нахилу блоку циліндрів щодо осі обертання валу за допомогою спеціальних механізмів.

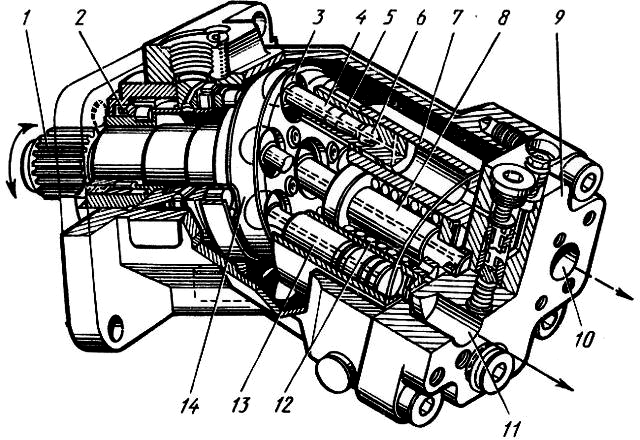

Влаштування аксіально-поршневого гідронасоса з похилим блоком

1 - вал; 2 - ущільнення; 3 - сферична головка; 4 - шатун; 5 - спідниця поршня; 6 - шарнір; 7 - блок циліндрів; 8 - шип; 9 - кришка; 10, 11 - вікно; 12 - пружина; 13 - поршень; 14 - диск.

Аксіально-поршневі насоси типу НА з регульованою подачею та постійним у напрямку потоком робочої рідини призначені для подачі оливи під тиском до 20 МПа у гідросистеми різних машин та агрегатів.

Ці насоси призначені для роботи з мінеральними маслами (ІГП-30, ІГП-38, ВНДІ НП-403 та ін.) в діапазоні в'язкості від 21 до 265 мм2/с при температурі олії від +10 до +50 °C та температурі навколишнього середовища від 0 до +50 °C. Номінальна тонкість фільтрації олії має становити 40 мкм, а клас чистоти повинен відповідати 14

Насоси НА залежно від виду керування подачею виробляються у чотирьох виконаннях:

НАР – з механізмом ручного регулювання подачі та змінним напрямом потоку масла;
НАС - з гідравлічним механізмом регулювання подачі і змінним напрямом потоку масла;
НА4М – з механізмом електрогідравлічного регулювання подачі та змінним напрямом потоку масла;
НАД - з регулятором потужності з постійним напрямком потоку оливи.

Структура умовного позначення насосів НА

Аксіально-поршневі насоси застосовуються у різних галузях, включаючи промисловість, сільське господарство, будівництво, автомобільну промисловість та інші. Вони використовуються в гідравлічних системах важких машин, таких як екскаватори, бульдозери, прес-машини, будівельні крани, навантажувачі, підйомники та багато інших обладнання, де потрібний високий тиск та керованість.

Аксіально-поршневі насоси мають ряд переваг:

• Висока потужністю та продуктивністю при компактних розмірах та невеликій вазі.
• Демонструють хороші показники енергоефективності, де вихідна потужність у відсотковому співвідношенні з масою становить від 1,5 до 5 кВт/кг.
• Мають невисокий момент інерції завдяки легкій конструкції.
• Мають простоту регулювання частоти обертання валу в діапазоні від 600 до 4000 оборотів на хвилину.
• Показують високий робочий тиск до 35–40 мПа.
• Дозволяють змінювати об'єм робочої камери без складних механізмів.
• Забезпечують високу герметичність за рахунок невеликих проміжків між поршнями.
• Дозволяють регулювати потік робочого середовища.
• У деяких виконаннях мають високу швидкість обертання валу до 25000 об/хв.
• Показують високий ККД у діапазоні 90-95%.

АПН також мають і недоліки:

• Висока вартість, що робить їх дорогими в експлуатації.
• Вимагають суворого дотримання інструкції з експлуатації, оскільки ці пристрої можуть бути ненадійними і працювати неефективно, якщо не дотримано рекомендацій.
• Складна конструкція та вимогливість до технічного обслуговування та ремонту.
• Велика пульсація рідини, що подається може викликати нерівномірну витрату, що негативно позначається на роботі системи.
• Гідравліка такого типу може некоректно функціонувати на трубопроводах через високу пульсацію рідини.
• Робота таких насосів часто супроводжується підвищеним рівнем шуму.
• Необхідність використання фільтрів з мікронними осередками через високу чутливість до забруднення.
