Гідравлічний розподільник (гідророзподільник) — це апарат, виконуючий свої обов'язки керуючого рівні гідросистеми, а саме, призначений для управління потоками робочої рідини в гідравлічних системах промислового устаткування і техніки.
Гідророзподільники бувають кранові, клапанні і золотникові. Найбільш популярними є саме золотникові, вибір яких на сайті компанії "Промислова гідравліка" дуже великий. Золотникові гідравлічні розподільники так само діляться на групи за різними критеріями. Нижче представлені підгрупи розподільників, які ми вирішили розділити за габаритами, а саме умовного проходу (Ду) і відповідно по пропускній здатності.

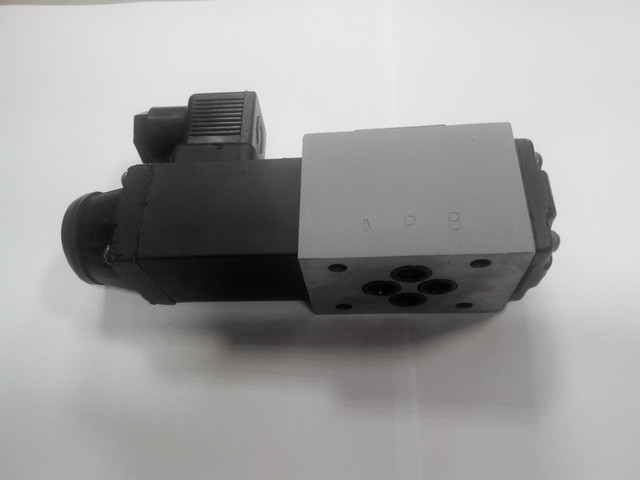

Широко поширені у всіх типах гідравлічних систем, т. я. мають найменшу пропускну здатність (серед поширених розподільників, але є ще менше, такі як ВЕ43, але про них ми поговоримо в інших статтях) і відповідно посіли своє місце в невеликих масло-станціях з номінальною витратою робочої рідини в середньому до 30л/хв. Зустрічаються і в більш серйозних гідростанціях, але вже не як основний розподільник, який змінює основний потік, а в якості пілота більшого розподільника або запобіжного клапана.
Напевно найпоширеніші розподільники, т. к. мають достатню пропускну здатність пропускати до 80 л/хв, є розподільниками з найбільшим літражем, в яких управління йде безпосередньо на золотник розподільника (для електромагнітних), так само використовуються як пілоти на більш великих гідравлічних розподільниках.

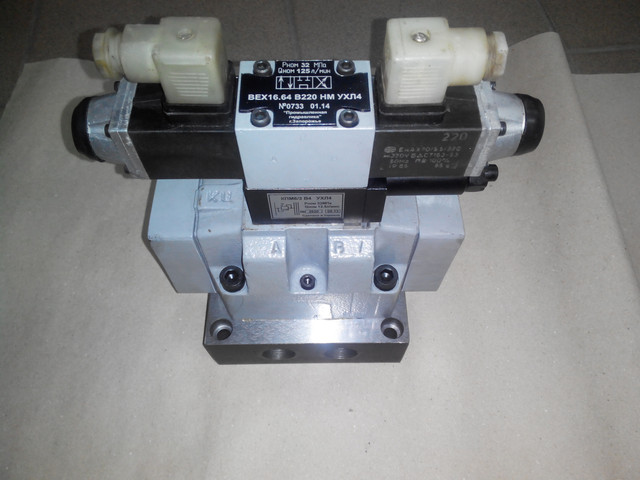

Дані гідравлічні розподільники мають пілотне управління, за переміщення золотника відповідає інший розподільник, подаючи тиск у порожнині А або В, тим самим переміщаючи золотник, який в свою чергу змінює напрямок основного потоку гідросистеми. Розподільник справляється з витратою робочої рідини до 120 л/хв.
Розраховані на відносно велику витрату, до 200 л/хв в залежності від виконання і схеми роботи. Гідравлічні розподільники Р203 і РХ20 мають пілотне управління (для електромагнітного), для ручного, як і в ВММ10 використовується, наприклад, рукоять.
Вони мають додатково 2 канали управління X і У, які в залежності від виконання Р203АЛ1,2,3,4 управляють (грають роль у переміщенні золотника).
Розподільники, які все рідше зустрічаються у сучасних гідравлічних системах, т. я. розвиток і удосконалення гідравліки йде і по цей день, і можна виконати ті ж завдання, але при менших витратах. Але все ж є установки, верстати, преси, на яких без розподільників такого типу не обійтися. Вони мають витрати до 1000 л/хв.
Гідравлічний розподільник є складовим компонентом гідравлічного приводу. Гідравлічний привід — сукупність механізмів, які застосовують у своїй роботі кінетичну енергію рідини. Складається привід з таких частин як: насос, двигун, розподільник, гідравлічні лінії, фільтр, регулятори температури. Найпоширенішим і необхідним механізмом у приводі є гідравлічний розподільник.
Розподільник знайшов своє застосування в різних стаціонарних виробничих обґрунтуваннях, а саме: підіймальні машини, преси, різні мобільні апарати. Простим прикладом, де застосовується даний тип пристрою є: екскаватор, трактор, автомобільний кран, бульдозер і багато іншого.
На малюнку зображені умовні позначення гідравлічних розподільників. Вони вказують на:
Більш детальну інформацію про всі особливості гідророзподільників можна отримати за телефоном у фахівців компанії ТОВ «Промислова гідравліка».
Отже, ми вже розібралися, що гідравлічний розподільник — це апарат, який призначений для забезпечення зміни напрямку потоку робочої рідини двох або більше гідроліній за умови наявності зовнішнього керуючого впливу. Тепер поговоримо про розподільники в цілому і чому ми вирішили розділити їх саме по пропускній здатності.
Загальна класифікація включає в себе лише два види:
По іншим параметрам їх можна класифікувати наступним чином:
1. За типом конструкції:
2. За кількістю зовнішніх гідроліній:
3. По характерним позиціях запірно-регулюючого елемента:
4. По виду управління:
Вимоги нормативних документів розподільника
Виробляють розподільники у відповідності з нормативними вимогами, які повинні відповідати наступним характеристикам пристрою:
Працювати розподільник має на чистому мінеральному маслі з кінетичної в'язкістю не нижче 10 мм2/с і не вище 400 мм2/с. Завжди варто дотримуватися правил експлуатації не тільки пристрої, а і його робочої рідини для того, щоб сам апарат працював без жодних поломок.
Досить популярні гідророзподільники ВЕ6, РХ06, 1РЕ6, РЕ6.3
В Україні реалізацією золотникових розподільників займається компанія ТОВ «Промислова гідравліка». Компанія здійснює поставки тільки перевіреного і якісного обладнання за доступною ціною.
З 2013 року метою нашої компанії є реалізація безлічі різних гідравлічних пристроїв. На сьогоднішній день ми лідери в країні і намагаємося стати частиною світового ринку. Висококваліфіковані працівники компанії нададуть вам: персональний підхід до кожного клієнта, безкоштовну консультацію, допомогу у виборі необхідного вам обладнання. Для кожного клієнта є можливість отримати відповіді на будь-яке питання з приводу різних гідравлічних пристроїв і не тільки. Наші фахівці мають необхідні знання та навики для того, щоб надати вам повноцінну консультацію.
Вам може знадобитися: Клапани гідравлічні
Причини по яких варто вибрати компанії ТОВ «Промислова гідравліка»:
Способи замовлення:
З нами не тільки зручно співпрацювати, але і вигідно. Більш детальну інформацію можна знайти на сайті, або зателефонувати за вказаними номерами. З нетерпінням чекаємо на ваші дзвінки!
