При роботі будь — тим більше досить потужною — гідравлічної техніки робоче середовище поступово нагрівається. При цьому нагрів масла понад певної межі небажаний, оскільки це може призвести до пошкодження гідравлічного обладнання. Це — основна причина, по якій в конструкцію верстатів або мобільних установок додають маслоохолоджувачі теплообмінного типу. Теплообмінник при проходженні через нього нагрітого масла відбирає частину теплової енергії, знижуючи температуру робочого середовища. Це потрібно і для збереження самого обладнання, так і для підтримання властивостей самої масляної суміші.
Для кожної гідроустановка оптимальна температура масляної суміші буде своєю. Але при цьому якщо конструкцією передбачено наявність теплообмінника/радіатори/маслоохолоджувачі нехтувати його монтажем не варто. Навпаки, дуже важливо вибрати модель пристрою з достатньою продуктивністю: так навіть сильний перегрів масляної суміші при збої в роботі не призведе до виходу з ладу всієї системи в цілому.
При класифікації маслоохолоджувачів в першу чергу беруть до уваги те, яка середа використовується для відведення надлишку теплової енергії від масла або масляної суміші. В якості такого середовища може використовуватися або повітря, або вода. Тому виділяють дві великі групи пристроїв:
Принцип дії у них схожий, оскільки і там, і там використовуються однакові фізичні процеси — але конструкція вирізняється з-за кардинальних відмінностей у властивостях повітря і води. Різними будуть і габарити пристроїв, крім того, для роботи повітряних моделей потрібно електроживлення для обдування радіатора холодним повітрям або виведення гарячого повітря з радіаторної решітки.
Сфера застосування маслоохолоджувачів і теплообмінників різного типу дуже широка. Найчастіше вони використовуються там, де ризик нагріву масла дуже високий — у потужних гідролініях, в установках з високою частотою обертання вала, а машинах з підвищеним тертям і т. д. Якщо обсяг бака і довжина гідроліній не забезпечує достатньо ефективну нормалізацію температури — установка теплообмінника дозволить вирішити цю проблему, знизивши витрати на налагодження, експлуатацію і ремонт обладнання.
Нагріте масло володіє високою теплоємністю, бо сама по собі остигає досить повільно. Саме тому для зниження температури використовуються різні пристрої, які дозволяють прискорити процес втрати енергії.
Загальний принцип дії теплообмінника для змащення або робочого середовища грунтується на фізичному явищі — передачі тепла від більш теплого об'єкта менш теплого. Незалежно від конструкції і типу пристрою функціонує воно так:
Обмежена теплоємність повітря і води робить неефективним охолодження після певного рівня їх нагрівання — бо охолоджуючі середовища в маслоохолоджувачах і теплообмінниках обов'язково знаходяться в русі. Циркуляція може забезпечується за рахунок роботи напірних насосів або за рахунок обертання вентилятора, який приводить у рух повітряну масу.
Сфера застосування теплообмінників для охолодження масла — як водних, так і повітряних — визначається умовами роботи гідравлічного обладнання. Основний аргумент на користь застосування теплообмінника — постійне підвищення температури робочої рідини при роботі установки.
Це може бути викликано:
У кожному з описаних випадків, а також в інших ситуаціях вкрай рекомендується використовувати радіатор або теплообмінник для запобігання передчасного виходу з ладу обладнання.
Перелік сфер, у яких задіють маслоохолоджувачі/теплообмінники/радіатори для робочого середовища, вкрай великий. Сюди включають такі напрямки як:
Як було зазначено вище, повітряні теплообмінники для охолодження масла, які монтуються стаціонарно, забезпечуються харчуванням від мережі 220/380 Ст. На мобільній техніці використовуються моделі, розраховані на живлення 12 або 24 В — це нудно враховувати при виборі конструкції.
Великий асортимент теплообмінників і маслоохолоджувачів дозволяє підібрати для вирішення інженерних завдань модель з практично будь-якими експлуатаційними характеристиками. Основними показниками, що характеризують продуктивність установки, є:
Крім того, для повітряних установок, які працюють з тангенціальними або аксіальними вентиляторами також важлива потужність приводного двигуна.
Повітря — один з найбільш доступних матеріалів, який можна використовувати для охолодження. Обдув холодним повітрям може застосовуватися в різних системах, що дозволяє ефективно відводити тепло. Цей же принцип використовується в конструкції повітряних теплообмінників для охолодження масла.
Маслоохолоджувач повітряного типу приставляє собою пристрій, через який проходить робоча рідина для зниження тиску. Основні елементи системи:
Зверніть увагу! Невеликий розмір трубок і камер радіатора маслоохолоджувача робить конструкцію дуже чутливою до забруднення. Тому при відсутності вбудованого фільтра або інших фільтруючих елементів доцільно встановити хоча б найпростіший модуль очищення, інакше високий ризик засмічення частини трубок і зниження ефективності роботи охолоджувальної установки.
Система повітряного охолодження масла в гідролініях за допомогою теплообмінників працює за принципом відбору тепла потоком холодного повітря. При цьому:
Для роботи системи (живлення вентилятора і насоса) необхідно електрика. На ринку представлені повітряні маслоохолоджувачі, які можуть харчуватися:
Наявність моделей, розрахованих на різний вольтаж, істотно розширює сферу можливого застосування охолоджуючого обладнання. Компактні моделі з харчуванням 12/24В можуть використовуватися в тому числі і в мобільній техніці.
Вода — друга по доступності середовище, яку можна використовувати для відведення теплової енергії від трубопроводів з нагрітою олією. Висока теплоємність води або інших неагресивних рідин дозволяє використовувати їх для заявленої мети з максимальною ефективністю. Саме поетом при наявності вільного місця і можливості підведення труб з водою до конструкції гідросистем можуть включатися маслоохолоджувачі кожухотрубчатого типу.
Водяній маслоохолоджувач — це досить проста система. Його основні елементи:
Всі деталі виготовляються з матеріалів, стійких до високих температур і корозії. Габарити маслоохолоджувача водяного типу можуть бути дуже великими, але при цьому і ефектність його роботи значна.
Роботи системи водяного відведення тепла побудована за наступним принципом:
Як правило, пристрої кожухотрубчатого типу роблять стаціонарними. Щоб мінімізувати ймовірність порушення герметичності в результаті вібрації корпус жорстко филируется на поверхні або каркасі за рахунок лап.
найпростіша конструкція, яка може використовуватися для зниження температури масляної суміші — радіатор. Вона працює за рахунок теплового випромінювання: металеві стінки пристрою відбирають енергію у олії і просто випромінюють її у простір. При достатній площі ребер або протяжності трубок ефективність може бути цілком достатньою для зниження температури середовища до потрібних значень.
Стандартний радіатор, який використовується в якості теплообмінника для масла, працює гранично просто:
Чим більше площа поверхні радіатора, тим ефективніше буде йти охолодження. При невеликій різниці температур і значної площі трубок/секцій можна обійтися без водяного охолодження або направленого повітряного потоку.

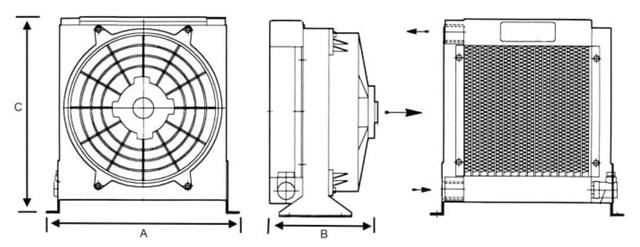

Загальний вигляд повітряного маслоохолоджувача:

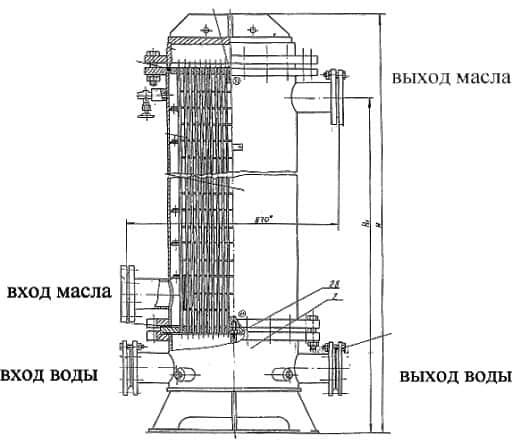

Загальна схема кожухотрубчатого маслоохолоджувача:

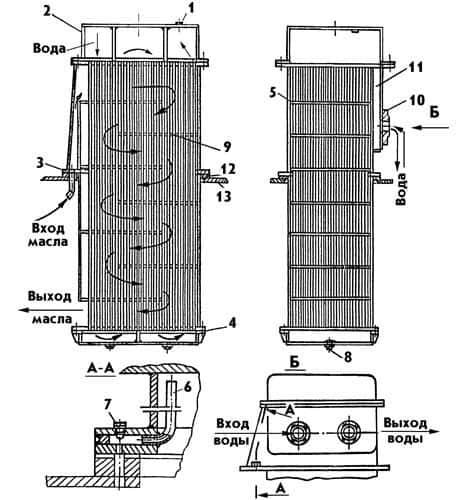

Схема внутрішнього устрою водяного циркуляційного маслоохолоджувача:
В Україні попит на теплообмінні установки стабільно зростає. Це не пов'язано з передчасним виходом такої техніки з ладу — навпаки, більшість моделей на ринку відрізняється стійкістю до відмов. Основна причина — розвиток промислового виробництва, що супроводжується підвищеним навантаженням на існуюче гидрооборудвоание і запуском нових установок з гідравлікою.
Асортимент теплообмінників/маслоохолоджувачів в Україні представлений різними моделями — від найпростіших радіаторів до складних повітряних і водних систем, що використовуються в промисловості. Тому і порядок цін на обладнання такого типу зовсім різний.
На вартість установки впливають:
Також варто мати на увазі, що значна частина обладнання поставляється під замовлення — і тому компанія, що пропонує низьку ціну, не завжди гарантує доставку маслоохолоджувача в терміни, які влаштовують замовника.
Для закупівлі — оптової або роздрібної — маслоохолоджувачів водного або повітряного типу для гідравліки варто вибирати великих постачальників з репутацією, підтвердженої великим терміном перебування на ринку. До таких компаній належать ТОВ «Промислова гідравліка», протягом багатьох років спеціалізується на поставках гилравлического промислового обладнання вітчизняного та зарубіжного виробництва.
Причин для замовлення маслоохолоджувача або аналогічного пристрою в ТОВ «Промислова гідравліка» кілька:
Ціни під час замовлення в компанії будуть мінімальними — невисока націнка дозволяє реалізовувати цілком демократичну цінову політику. При цьому якість продукції, що поставляється, строго контролюється: ймовірність поставки шлюбу зведена до мінімуму, а будь-які рекламації швидко розглядаються на користь клієнта.
Ви можете замовити маслоохолоджувач, гідророзподільник або іншу гідравлічну техніку у ТОВ «Промислова гідравліка України» за телефоном або оформивши заявку онлайн. Якщо ви не знаєте, яка саме модель вам потрібна, досвідчені консультанти допоможуть підібрати виріб за характеристиками і спланують доставку.
