Гідравлічна система є ключовим елементом багатьох видів обладнання. Її основне завдання — перетворення енергії робочої рідини для приведення в дію різних механізмів. До складу такої системи входить безліч компонентів, одним із яких є гідравлічний розподільник. Він виконує функцію управління потоками мінеральної оливи усередині гідроліній.
Гідророзподільники з електромагнітним керуванням 4WE10 належать до категорії золотникових розподільників. Їхня головна перевага полягає в можливості дистанційного керування — подача керуючого сигналу здійснюється на відстані від самої гідросистеми. Управління відбувається за рахунок електромагнітів, які працюють від мережі зі змінним чи постійним струмом. Монтаж стиковий.
Основним керуючим елементом таких розподільників є циліндричний золотник. Залежно кількості каналів (ліній) у корпусі він може мати один, два чи більше поясків. У свою чергу, за кількістю ліній або робочих ходів гідророзподільники класифікуються як двоходові (дволінійні), триходові (трилінійні), а також чотириходові та багатоходові пристрої. 4WE 10 є 4-х лінійними розподільниками.
Гідророзподільники серії 4WE-10 набули широке застосування в гідросистемах пресів, верстатів, гідроагрегатах і гідролініях з автоматичним або напівавтоматичним режимом роботи, в стаціонарних машинах, а також як пілотний пристрій. Їх конструкція та принцип дії аналогічні золотниковим розподільникам типу 4WE6, основна відмінність — прохідний переріз 10 мм. Ці моделі рекомендуються для застосування в малих та середніх гідросистемах з витратою робочої рідини від 30 до 90 літрів на хвилину (залежно від тиску та режиму експлуатації).

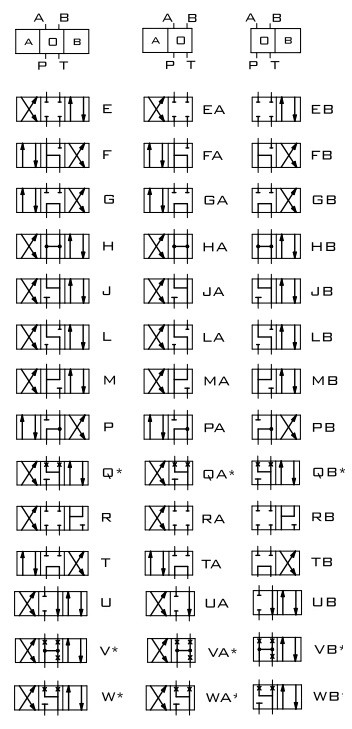

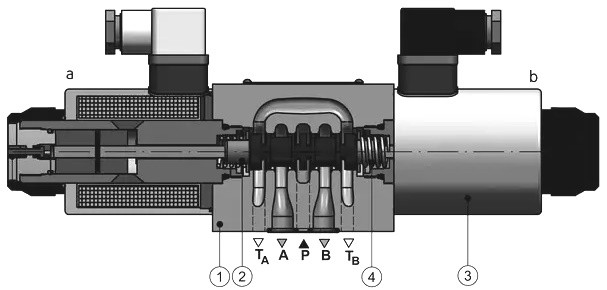

Гідророзподільник WE10 має корпус (1) з каналами для подачі робочої рідини (Р), відведення (A і B), а також зливу (T). Усередині корпусу знаходиться золотник (2), керуючий напрямом потоку рідини за допомогою електромагнітів (3). При подачі керуючого сигналу електромагніт переміщає золотник з нейтрального положення в одне із крайніх, тим самим з'єднуючи канал подачі з відповідними каналами згідно з заданою схемою розподілу. Після відключення електромагніту золотник повертається у вихідне положення під дією пружини зворотної (4).
|
Параметр |
Значення |
|
Умовний прохід, мм |
10 |
|
Робочий тиск, макс. порти P, А, В, Мпа |
31,5 |
|
Робочий тиск, макс. порт Т, Мпа |
16 |
|
Макс. витрата, л/хв |
120 |
|
Робоча рідина |
мінеральна олива, синтетичні складні ефіри, полігліколі |
|
Температура робочої рідини, °C |
-20 - +70 |
|
Напруга управління, постійна (DC) |
12, 24 |
|
Напруга управління, змінна (AC) |
110, 220 В/50 Гц |
|
Захист |
IP65 |
|
Маса з одним соленоїдом, кг |
4,6 |
|
Маса з двома соленоїдами, кг |
6,4 |
Компанія ТОВ "Промислова гідравліка" пропонує надійні розподільники 4WE10 від перевірених виробників, які супроводжуються всіма необхідними документами та сертифікатами. При виборі відповідного типорозміру золотникового розподільника важливо враховувати перепад тиску в конкретній схемі та необхідну потужність перемикання. У нашому штаті працюють досвідчені фахівці в галузі гідравліки, які проконсультують вас з будь-яких питань та допоможуть підібрати оптимальну модель обладнання. Звертайтесь!
