Рукав високого тиску РВТ, 2SN, Ду8мм, комплектуючі

Якісні рукави високого тиску, які розраховані для роботи в різних кліматичних умовах, а також при тиску до 500 бар.

Рукав (шланг високого тиску), ніпель, муфта

ТОВ "Промислова гідравліка" виробляє за індивідуальними замовленнями шланги високого тиску оплеткового типу 2SN з внутрішнім діаметром 8 мм. У виробництві використовуються лише якісні матеріали та комплектуючі перевірених надійних брендів (переважно виробництва Італія). Ми самі виробляємо РВТ, а це означає, що ми пропонуємо мінімальну ціну, і несемо гарантійні зобов'язання за виготовлені нами вироби.

Якщо ви хочете самі розрахувати вартість РВТ, то вам слід вибрати діаметр рукава та його длину (на сайті вказані ціни за 1 м), додати 2 ніпелі з необхідні вам закінченнями, додати 2 обтискні муфти. Також ви завжди можете звернутися за допомогою до наших співробітників.

Розрахунок внутрішнього діаметра гідравлічного рукава з урахуванням потоку та швидкості робочої рідини

На основі середніх рекомендованих значень швидкості робочої рідини визначаються внутрішні діаметри рукавів для гідравлічних систем та магістралей.

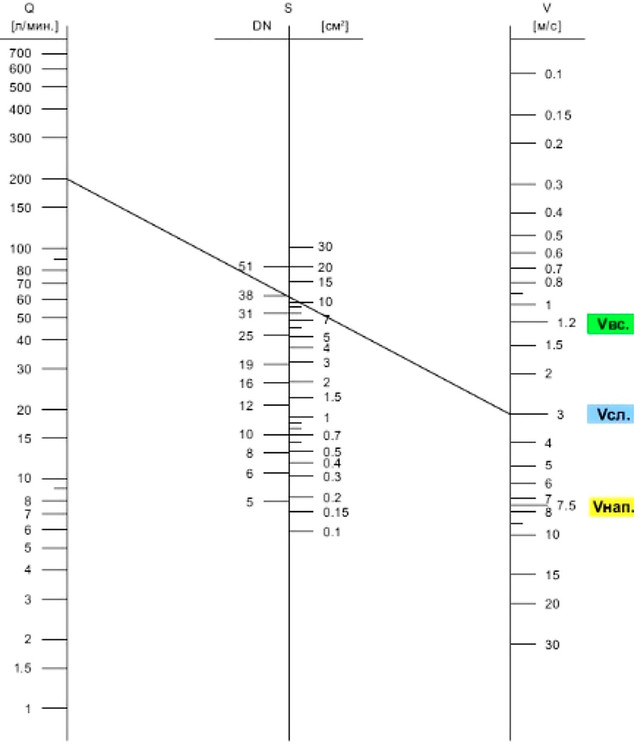

Ми будемо використовувати шаблон нижче. З'єднуємо прямою лінією точки з заданою витратою та швидкістю на відповідних шкалах "Q" і "V". На перехресті з шкалою "S"  отримуємо рекомендований діаметр рукава. Потім виберіть із стандартного ряду рукав із найближчим більшим значенням DN. Якщо використовується шланг великої довжини, рекомендується провести перевірочний розрахунок повного гідравлічного опору шланга, враховуючи в'язкість робочої рідини. Приклад: для потоку робочих рідин q = 200 л/хв і зі швидкістю V = 3 м/с рекомендується рукав DN38.

Позначення:

• Q - витрата робочої рідини, л/хв;
• S - площа перерізу рукава, см2 (DN - умовним діаметр);
• V - швидкість робочої рідини, м/с;
• Vвс. = 1,2 м/с — середня швидкість, що рекомендується в магістралях всмоктування;
• Vсл. = 3,0 м/с — середня швидкість, що рекомендується, в зливних магістралях;
• Vнап. = 7,5 м/с — середня швидкість, що рекомендується в напірних магістралях.





Визначення типу різьблення на фітингу РВТ

Для того щоб визначити який тип різьблення на вашому фітингу, потрібно штангенциркулем виміряти діаметр різьблення в міліметрах, а потім скористатися даною таблицею.

Таблиця визначення типу різьблення

Рукав високого тиску DN08 2sn — це гнучкий шланг, який використовується для передачі рідин або газів при високому тиску. DN08 позначає внутрішній діаметр рукава, який дорівнює 8 мм. 2sn вказує на стандарт EN 853 2sn, який визначає вимоги до рукавів високого тиску. Такий рукав зазвичай має два шари металевого обплетення зі сталевого дроту, які захищають внутрішній шар рукава від пошкоджень та забезпечують надійний захист від проколів та розривів. Внутрішній шар рукава виготовляється з гуми або інших матеріалів, які мають хорошу стійкість до абразивного зносу та хімічно активних середовищ. Рукав високого тиску DN08 2sn може використовуватися для передачі оливи, води, розчинників, газів та інших рідин або газів при високому тиску та широкому діапазоні температур. Такі рукави широко застосовуються в різних промислових галузях, включаючи металургію, нафтогазову промисловість, будівництво, сільське господарство та ін.
