998 ₴
Показати оптові ціниОтримайте цю позицію безкоштовно при покупці «Клапан зворотній 1МКО10/20, 1МКО10/32»
Зворотний клапан типу МКО стикового монтажу забезпечує односторонній потік робочої рідини в об'ємних гідроприводах та блокує його у протилежному напрямку. Працює він на мінеральних маслах при ступені фільтрації не більше 25 мкм та кінематичної в'язкості від 10 до 400 мм²/с (Ст).

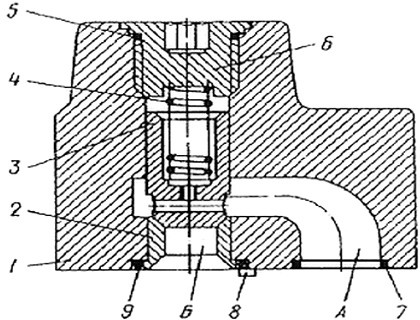

У корпусі з чавуну (1) встановлений клапан (3), який поділяє канали А і Б. Клапан притискається до сідла (2) за допомогою пружини (4). Напрямний отвір клапана ущільнений гумовим кільцем (5) і закритий пробкою (6). При подачі робочої рідини під тиском в канал Б клапан зсувається вгору, дозволяючи потоку проходити в порожнину А. При зміні напрямку потоку через канал А рідина надходить у простір над клапаном, притискаючи його до сідла і перекриваючи доступ в канал Б. Ущільнення з'єднань клапана здійснюється гумовими кільцями (7).
1М | КО | ХХ |
/ |
ХХ | ХХХХ | ||||
Кліматичне виконання та розміщення | |||||||||
Номінальний тиск на вході: 20 - 20МПа, 32 - 32МПа | |||||||||
Виготовлення за умовним проходом: 10 - 10мм, 20 - 20мм, 32 - 32мм | |||||||||
Тип пристрою — клапан зворотний | |||||||||

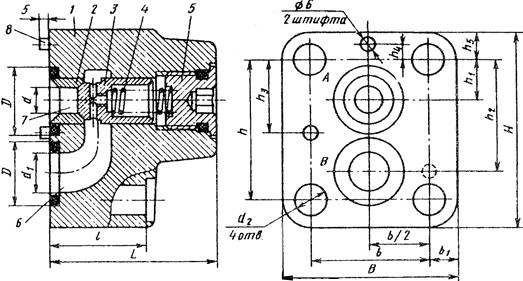

Приєднувальні розміри, прийняті в міжнародному стандарті (по СТ ЦЕН і ISO 4401) |
Модель | D | d | d1 | d2 | L | l | B | b | b1 | H | h | h1 | h2 | h3 | h5 |
1МКО10/20, 1МКО10/32 | 22 | 12 | 14 | 11 | 60 | 24 | 65 | 48 | 8,7 | 78 | 60 | 12.7 | 48 | 13 | 8,5 |
Клапан МКО встановлюється на монтажну панель або проміжну плиту із фіксацією за допомогою гвинтів. Допускається горизонтальне, похило або вертикальне розташування у просторі.
Під час експлуатації важливо контролювати ступінь чистоти робочої рідини, оскільки потрапляння забруднень на притерті поверхні клапана та сідла може спричинити його розгерметизацію.
ТОВ "Промислова гідравліка" пропонує зворотні клапани МКО за вигідними цінами.
Щоб замовити зворотний клапан 1МКО10/20 або 1МКО10/32, виберіть зручний спосіб:
Якщо ви вибираєте постачальника клапанів МКО — зверніть увагу на наші переваги:
Наші спеціалісти безкоштовно проконсультують з питань роботи зворотного клапана МКО та іншого гідравлічного обладнання. Телефонуйте!
Основні | |
---|---|
Країна виробник | Україна |
Робоче середовище | Нафтопродукти |
Матеріал корпусу | Чавун |
Гарантійний термін | 12 міс |
