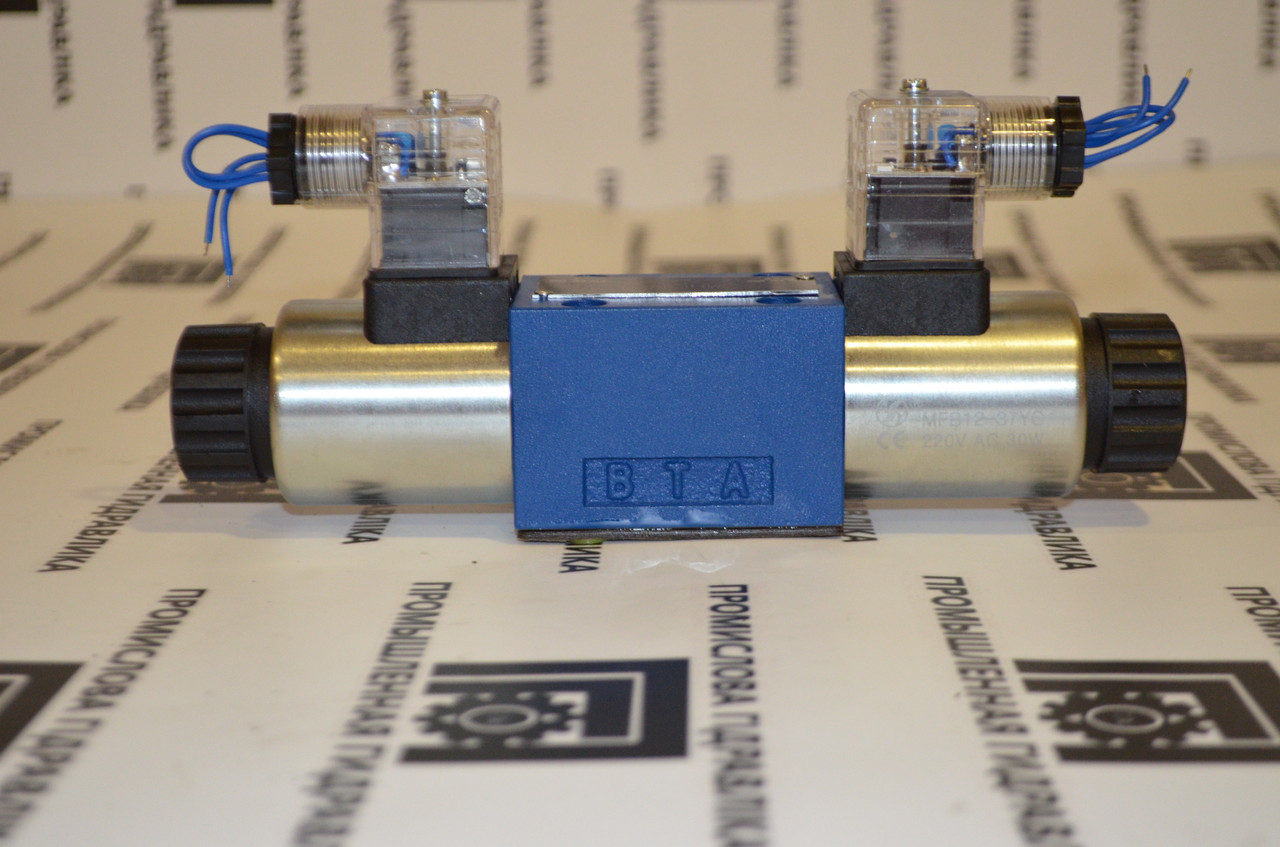

Гідророзподільник 4WE 6 E6X/EG24N9K4, 4WE-6E6X/EW110N9K4, 4WE6-E61/EW220N9K4, 4WE6E-6XCG24N9, 4WE6E32/G24

Гідророзподільники серії 4WE6 з електроуправлінням – ефективне рішення для сучасних гідроприводів.Ці пристрої забезпечують точне та надійне керування потоками робочої рідини за допомогою електромагнітних клапанів.

Ключові особливості конструкції:

• Модульне виконання, що забезпечує зручність встановлення та технічного обслуговування;
• Швидка та проста заміна котушок без необхідності демонтажу всього розподільника;
• Захист від перевантажень для безпечної та стабільної роботи;
• Широкий вибір варіантів підключення залежно від завдань та конфігурації системи.

Гідророзподільники 4WE 6 E6X/EG24N9K4, 4WE-6E6X/EW110N9K4, 4WE6-E61/EW220N9K4, 4WE6E-6XCG24N9, 4WE6E32/G24: особливості та характеристики

Гідравлічні розподільники серії WE відносяться до золотникового типу та призначені для пуску, керування та напряму потоку робочої рідини в гідросистемах.
Конструкція пристрою включає: корпус, електромагніти, золотник та поворотні пружини.

Модель 4WE 6 E6X — це чотирилінійний, трипозиційний золотниковий розподільник із двома електромагнітами. Поставляється в комплекті з електрокотушками. Електрогідравлічне керування здійснюється через пілотний механізм, який регулює тиск у торцевих порожнинах основного золотника, де розташовані пружини.

Доступні виконання по напрузі:

• 24 В постійного струму (G24);
• 110 і 230 В змінного струму (W110, W230).

Розподільники цієї серії широко застосовуються в верстатних гідроприводах та інших промислових системах.

Конструкція та принцип роботи 4WE

Основні елементи пристрою:

• Корпус (1),
• Один або два електромагніти (2),
• Золотник (3),
• Поворотні пружини (4),
• Толкач (5),
• Ручний дублер (6) (опціонально).

Принцип роботи:
У знеструмленому стані золотник утримується зворотними пружинами у вихідній (нейтральній) позиції.Під час подачі напруги електромагніт створює зусилля, яке через штовхач переміщає золотник у робоче положення.Це дозволяє направляти потік від P до A від B до T або від P до B і від A до T — залежно від положення золотника.Після відключення електромагніту пружини повертають золотник у вихідне положення.Для аварійних ситуацій або налагодження можливе ручне керування за допомогою вбудованого дублюючого механізму.

Важливо: порожнина магніту має бути заповнена оливою для коректної роботи.

Схема умовного позначення 4WE6

Характеристики розподільника 4WE 6

Схема розподілу потоків рідини (Е) розподільника 4WE 6 E6X

Габаритні розміри розподільника 4WE6 E6X

Гідророзподільник 4WE 6 E6X/EG24N9K4, 4WE-6E6X/EW110N9K4, 4WE6-E61/EW220N9K4, 4WE6E-6XCG24N9, 4WE6E32/G24: купити вигідно

Бажаєте придбати необхідне обладнання? Ми зробимо цей процес максимально простим та вигідним для вас!

Зателефонуйте нам за телефоном, вказаним у розділі «Контакти», та отримайте безкоштовну комплексну консультацію від наших спеціалістів. Ми легко підберемо відповідну модель пристрою, виходячи з ваших вимог, і оперативно відправимо замовлення.

Кожен клієнт для нас важливий, тому ми пропонуємо:

• Вигідні ціни на всі товари;
• Швидке оформлення замовлення;
• Гнучку систему знижок та регулярні акції;
• Максимально короткий термін доставки.
