Гідророзподільник 1р203-ал1-14, 1р203-ал2-14, 1р203-ал3-14, 1р203-ал4-14, РЕХ20.3-АЛ2-14, ВЕХ20 АЛ2-14

Гідравлічна система оснащена різними компонентами, однак одним з ключових елементів є гідророзподільники. Саме вони відповідають за напрямок потоку робочої рідини між різними ділянками системи, забезпечуючи її ефективну та стабільну роботу.

Вибір типу розподільника залежить від специфіки гідросистеми та її функціонального призначення. Найбільш практичним і надійним рішенням вважається золотниковий гідророзподільник, що відрізняється високою точністю управління, довговічністю та універсальністю застосування у різних галузях.

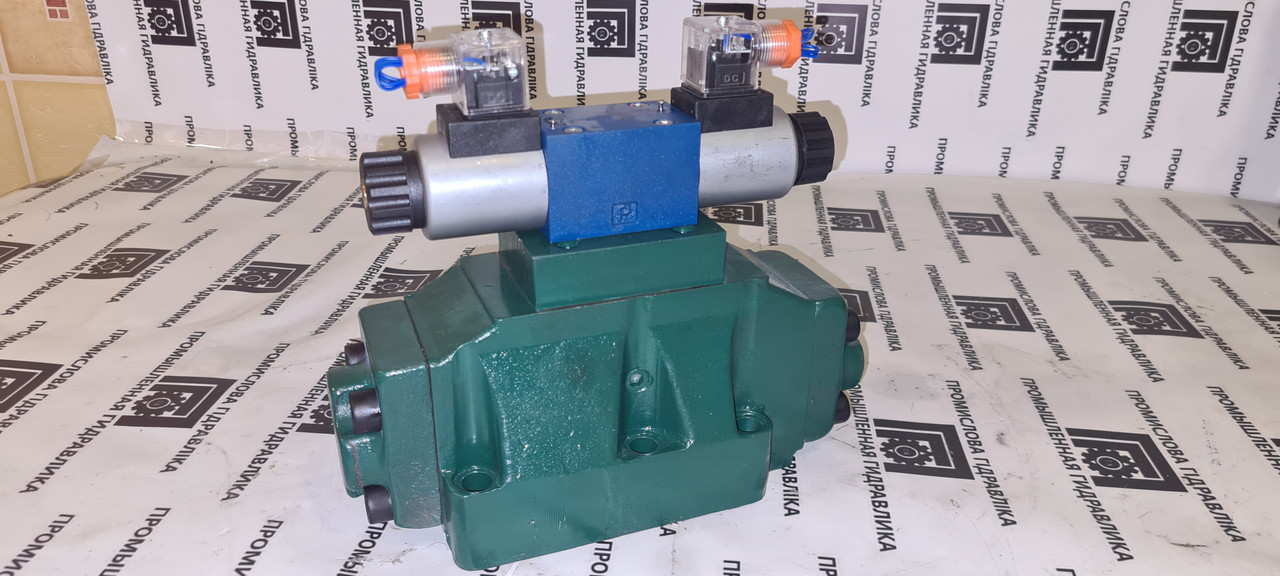

Гідророзподільник 1р203-ал1-14, 1р203-ал2-14, 1р203-ал3-14, 1р203-ал4-14: особливості, характеристики та розміри

Золотникова модель такого обладнання також сприяє тому, що робоча рідина прямує у потрібному напрямку та розподіляється по всій гідравлічній системі.
Дана модель пристрою працює при робочому тиску в 32МПа і має електрогідравлічне управління з пружинним поверненням золотника.
Працює такий пристрій на основі робочої рідини, яка також вимагає до себе особливої уваги. Вона повинна бути не грубіше 12 класу чистоти і працювати при температурі не нижче +1° і не вище +70°
Складається пристрій з таких частин, як: корпус, золотник, пружина, пілот і кришка.

Розшифровка умовного позначення 1р203-ал1-14(2,3,4)

• 1" — пілот встановлений у розподільнику - ВЕ6.
• "Р" — золотниковий гідророзподільник.
• "20" — умовний прохід - 20 мм
• "3" — тиск 32 МПа
• "А" — встановлений золотник зі способом пружинного повернення
• "Л" — управління електрогідравлічне, має два електромагніти з пружинним поверненням золотника.
• "1(2, 3, 4)" — приєднання потоку робочої основи: 1 — підведення та злив незалежний, 2 — підведення від незалежного зливу, злив з'єднаний із загальним, 3 — підведення від основного, злив незалежний, 4 — підведення від основного, слив з'єднаний із загальним.
• "14" — схема розподілу потоку робочої рідини.


Гідросхема та технічні характеристики 1р203-ал1-14(2,3,4)

• Умовний прохід – 20 мм.
• Гідравлічна схема -14.
• Електромагнітний пілот ВЕ6 із двома електромагнітами.
• Кількість електромагнітів – 2
• З електромагнітами постійного (24 В) або змінного струму (110, 220 В)
• Пружинне повернення золотника.
• Витрата робочої рідини ном. - 200 л/хв
• Тиск на вході ном. - 32 МПа

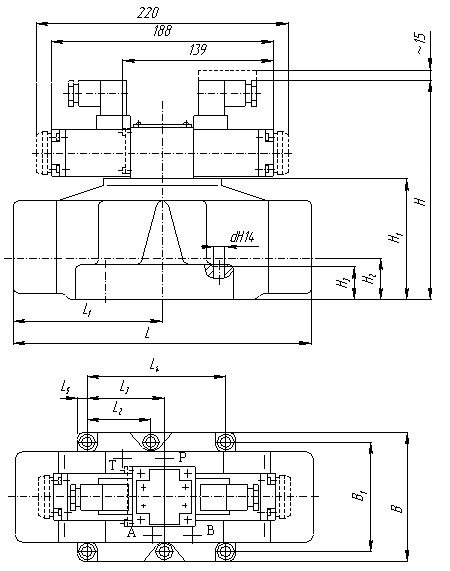

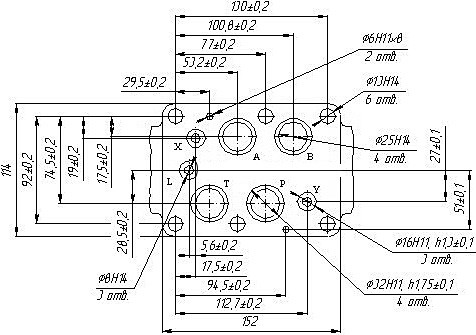

Габаритные и монтажные размеры распределителей 1р203

Купити гідророзподільник 1р203-ал1-14, 1р203-ал2-14, 1р203-ал3-14, 1р203-ал4-14 в Україні

Придбати необхідне обладнання можна у нашій компанії. Ми є надійними постачальниками гідравлічних пристроїв. Доставляємо свої замовлення до будь-якої точки країни. Також ми допомагаємо вам із вибором необхідної моделі товару.
Ціни на обладнання у нас лояльні. Вони залежить безпосередньо від необхідної моделі, її комплектації та функціоналу, але ми вас запевняємо, наші ціни вас приємно здивують.

На кожний товар з каталогу ми надаємо гарантію до 12 місяців. У разі несправності або поломки, ви зможете зробити повернення або абсолютно безкоштовно зробити у нас ремонт свого обладнання.

Залишилися якісь питання або ж ви хочете особисто поспілкуватися з нашим консультантом і дізнатися всі подробиці про замовлення та послуги компанії? Тоді сміливо дзвоніть нам за телефоном, який вказаний на сайті компанії.
