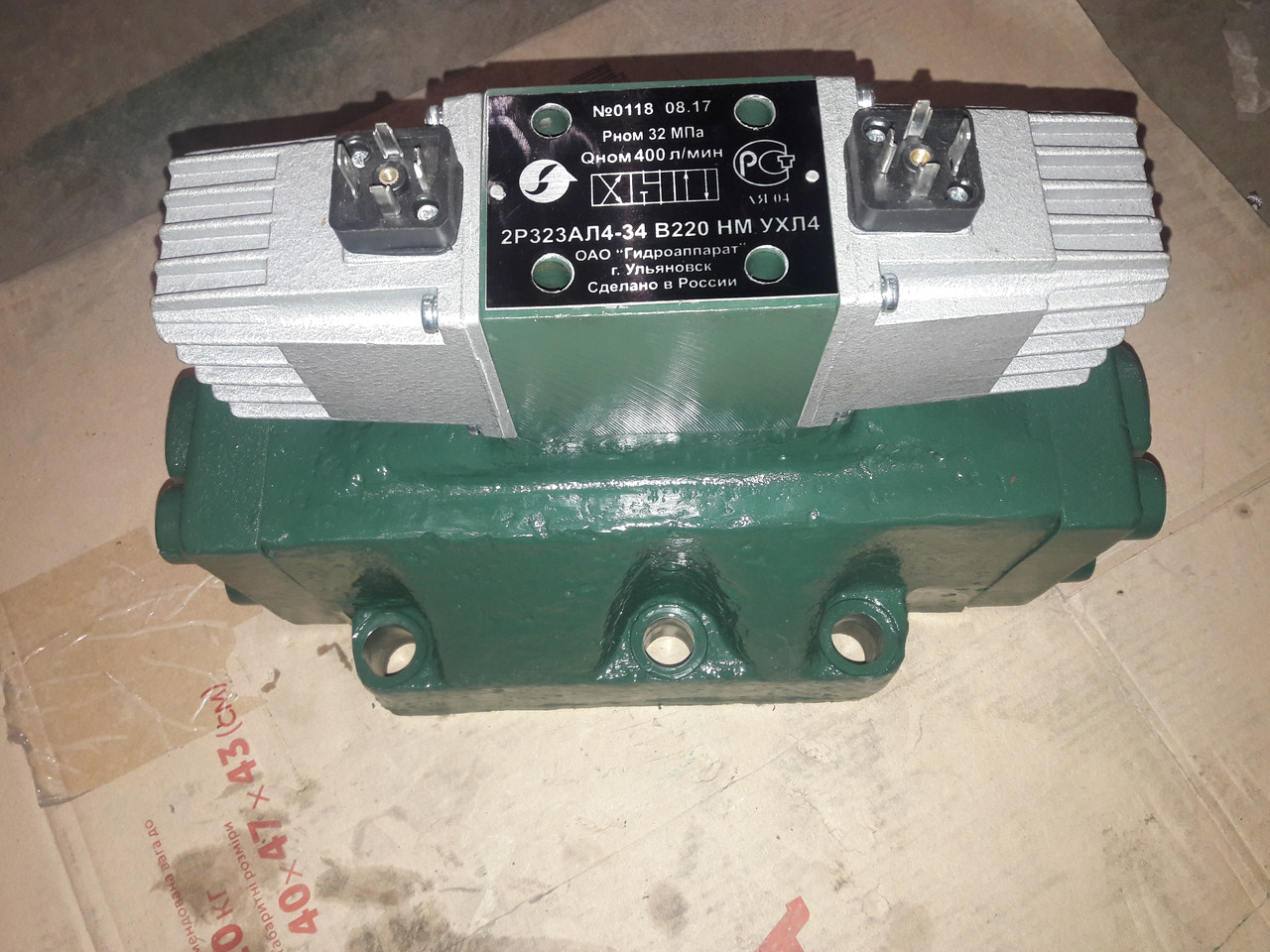

Гідророзподільник 2р203-ал1-34, 2р203-ал2-34, 2р203-ал3-34, 2р203-ал4-34, РЕХ20.3.34, ВЕХ20-АЛ3-34

Для того, щоб працювала гідравлічна система і робоча рідина могла переміщатися з однієї частини в іншу у неї встановлюють гідравлічний розподільник. Це пристрій являє собою невеликий за обсягом механізм, який складається з міцного корпусу, пружин, запірно-регулюючого органу та багато допоміжних компонентів. Одним з популярних видів такого апарату є золотниковий тип розподільника. Найчастіше встановлюють в будівельній техніці, верстатах, пресах та ливарному устаткуванні.

2р203-ал1-34, 2р203-ал2-34, 2р203-ал3-34, 2р203-ал4-34 — золотниковий гідравлічний розподільник з електрогідравлічним управлінням

Ключовим елементом золотникового гідророзподільника 2Р203 АЛ є запірно-регулюючий орган — золотник, який у цій моделі оснащений пружинним поверненням для автоматичного повернення у вихідне положення.

Як і всі розподільники, ця модель виконує основну функцію у напрямку потоку робочої рідини в гідравлічній системі, забезпечуючи коректну роботу промислового та спеціалізованого обладнання.

Розподільник працює від електромережі та оснащений електрогідравлічним керуванням. Максимальний робочий тиск – до 32 МПа.

Конструкція агрегату відрізняється високою міцністю та надійністю. Основні компоненти:

• корпус із міцного чавуну,
• пілотний керуючий елемент,
• золотник,
• поворотні пружини,
• кришки.

Схема умовного позначення розподільника 2Р203 АЛ1 (2, 3, 4) 34

• "2" — пілот, встановлений у розподільнику ВЕ10.
• "Р" — золотниковий гідророзподільник.
• "20" — умовний прохід 20 мм
• "3" — тиск 32 МПа.
• “А” — встановлений золотник із пружинним поверненням.
• "Л" — управління електрогідравлічне, що має два електромагніти з пружинним поверненням золотника.
• "1 (2, 3, 4)" — приєднання потоку робочої рідини: 1 — підведення і злив незалежний, 2 — підведення від незалежного зливу, злив з'єднаний із загальним, 3 — підведення від основного, злив незалежний, 4 — підведення від основного, злив з'єднаний із загальним.
• "34" — схема розподілу потоку робочої рідини.

Основні характеристики 2р203-ал1-34(2,3,4)

• Умовний прохід – 20 мм.
• Витрата робочої рідини – 160-200 л/хв.
• Тиск на вході – 32 МПа.
• Гідравлічна схема – 34.
• Електромагнітний пілот Ду10 із двома електромагнітами.
• Кількість електромагнітів – 2.
• Пружинне повернення золотника.

Габаритные и монтажные размеры распределителей 2Р203
