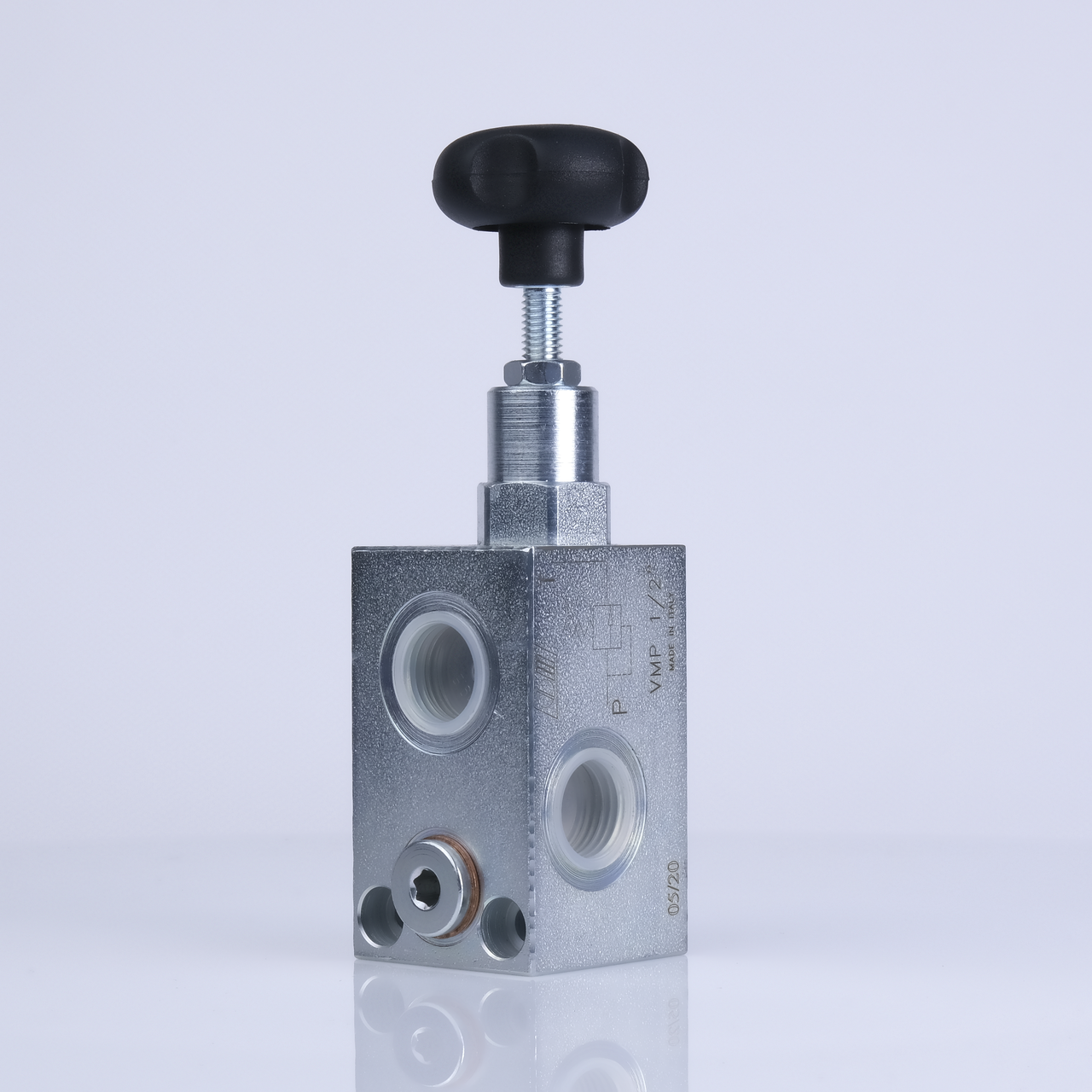

Запобіжний клапан трубного монтажу VMP1/2"C/VOL.80-300 Барів.

Запобіжний клапан запобігає критичному тиску в системі. Він має просту конструкцію з трьома отворами: два для врізання в систему та третє для скидання тиску в бак. Усередині корпусу міститься клапан (кулька або голка), підтиснута пружина, яку можна регулювати гвинтом із контргайкою. Клапан відкривається залежно від стиснення пружини та різного тиску. У разі досягнення пікового тиску пружина стискається, і рідина скидається через клапан у третій канал, з'єднаний із баком, до стабілізації тиску в системі.

VMP1/2" C/VOL 80-300 Бар — гідравлічний запобіжний клапан Oleodinamica Marchesini

Клапан  VMP1/2"C/VOL трубного монтажу використовується для обмеження тиску в гідравлічному контурі до заданого значення. У разі досягнення цього значення клапан відкривається і скидає тиск в олива, щоб вона не підвищувалася вище встановленого.

Матеріали та особливості VMP1/2"

• Корпус: оцинкована сталь.
• Внутрішні частини: загартована сталь.
• Ущільнення: BUNA N standard, конусне.
• Рекомендована температура робочої рідини: 50°С.

Характеристики клапана VMP1/2"C/VOL.80-300 бар:

• Різьба (P-T): G 1/2"
• Тип монтажа: трубний, нарізний
• Номінальна витрата рідини (л/хв): 70
• Мінімальний робочий тиск, бар: 80
• Максимальний піковий тиск, бари: 300
• Вага, кг.: 1,058
• Висота корпусу (L1), мм: 139
• Довжина корпусу (S), мм: 45
• Ширина корпусу (Н), мм: 45

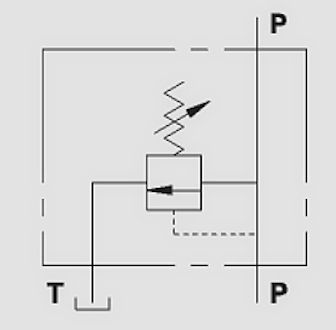

Під'єднання клaпана VMP1/2"C/VOL.80-300 Бар.

Приєднайте порт P до лінії нагнітання, Т — в маслобак. Порт Р є прохідним.

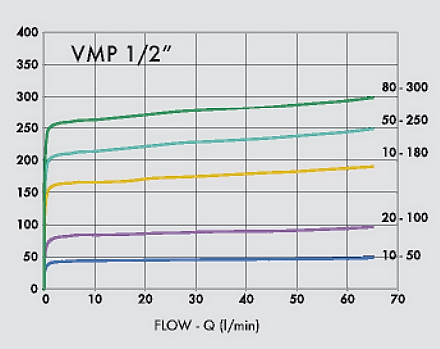

Графік залежності зміни тиску та витрати

  У нашому інтернет-магазині «Промислова гідравліка» ви можете купити недорого запобіжний клапанVMP 1/2"C/VOL з гарантією 12 міс. За потреби надайте кваліфіковану консультацію.
