Запобіжний клапан трубного монтажу VMP 3/8"C/VOL.80-300 Бар.

Запобіжний клапан запобігає критичному тиску в системі. Він має просту конструкцію з трьома отворами: два для врізання в систему та третє для скидання тиску в бак. Усередині корпусу знаходиться клапан (кулька або голка), підібганий пружиною, яку можна регулювати гвинтом з контргайкою. Клапан відкривається в залежності від стиснення пружини та різного тиску. При досягненні пікового тиску пружина стискається, і рідина скидається через клапан в третій канал, з'єднаний з баком, до стабілізації тиску в системі.

VMP 3/8"C/VOL.80-300 Бар — гідроклапан запобіжний Oleodinamica Marchesini

Клапан VMP 3/8"C/VOL трубного монтажу використовується для обмеження тиску в гідравлічному контурі до заданого значення. При досягненні цього значення клапан відкривається і скидає тиск в маслобак, щоб воно не підвищувалося вище встановленого.

Матеріали та особливості VMP 3/8"

• Корпус: оцинкована сталь.
• Внутрішні частини: загартована сталь.
• Ущільнення: BUNA N standard
• Рекомендована температура робочої рідини: 50°С.

Характеристики клапану VMP 3/8"C/VOL.80-300 Бар.

• Різьблення (P-T): G 3/8''
• Тип монтажу: трубний, різьбовий
• Номінальна витрата рідини (л/хв): 45
• Мінімальний робочий тиск, бар: 80
• Максимальний піковий тиск, бар: 300
• Вага, кг.: 0,824
• Висота корпусу (L1), мм: 134
• Довжина корпусу (S), мм: 40
• Ширина корпусу (Н), мм: 40

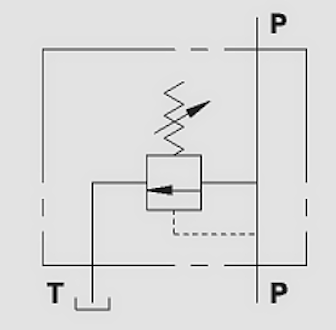

Підключення клапана VMP 3/8"C/VOL.80-300 Бар.

Приєднайте порт P до лінії нагнітання, Т – у маслобак. Порт Р є прохідним.

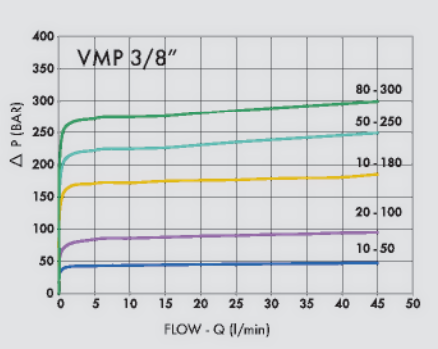

Графік залежності зміни тиску та витрати
