5 120 ₴
Гідрозамок односторонній трилінійний, також відомий як керований зворотний клапан, є гідравлічним пристроєм, що використовується для контролю напрямку потоку рідини в системі. Він забезпечує можливість проходу рідини в одному напрямку та блокування потоку у зворотному напрямку. При пропуску рідини через такий гідрозамок у правильному напрямку, керуючий елемент (наприклад, кулька) переміщається всередині корпусу і відкриває шлях для проходження рідини від вхідного порту до вихідного порту. Це дозволяє рідині вільно пройти крізь систему. Однак, якщо спробувати пропустити рідину через гідрозамок у зворотному напрямку, керуючий елемент блокує шлях, запобігаючи вихідному порту і не дозволяючи рідині пройти назад. Це забезпечує надійне блокування потоку у зворотному напрямку та запобігає зворотному руху рідини.
Трилінійний гідрозамок складається з корпусу з трьома портами і елемента, що управляє, який може бути кульковим, плунжерним або голчастим. Корпус має вхідний порт, вихідний порт та зворотний порт. Керуючий елемент знаходиться між вхідним та вихідним портами. Вони знаходять широке застосування в гідравлічних системах, де необхідно контролювати напрямок потоку рідини. Вони використовуються, наприклад, у гідравлічних системах пресів, металургійному устаткуванні, гідравлічних приводах для машин та механізмів, а також у системах керування пневматичними та гідравлічними циліндрами.

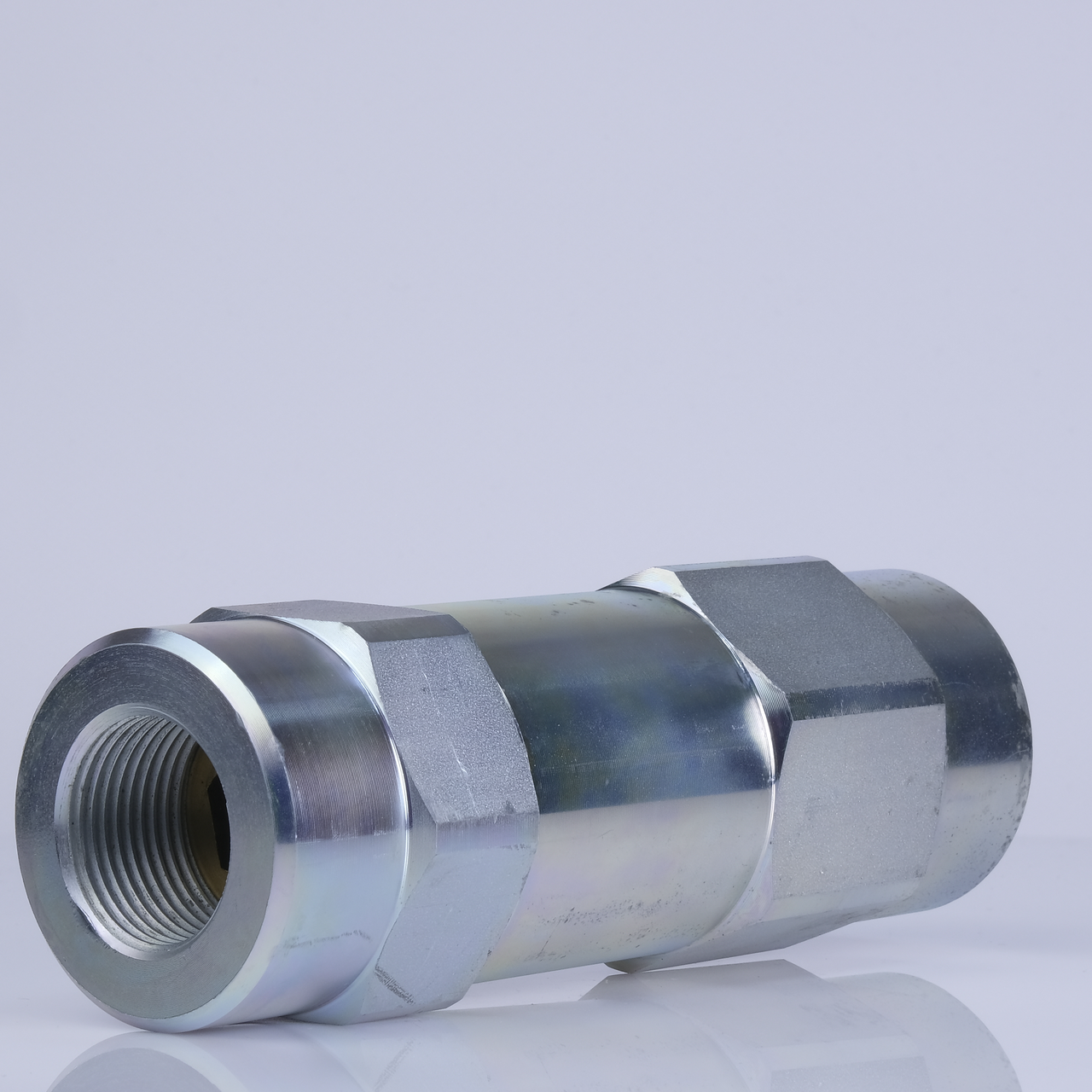

Керований зворотний клапан VBPSL 1" використовуються для блокування циліндра в одному напрямку. Потік вільний в одному напрямку і заблокований в зворотному напрямку, поки не буде застосований керуючий тиск. в гідравлічних системах, де необхідно контролювати напрям потоку рідини. Призначені для монтажу в лінію.
Характеристики клапана VBPSL 1"
Характеристика |
Параметр |
Тип |
Гідрозамок односторонній |
Тип монтажа |
Трубний |
Корпус |
Оцинкована сталь |
Внутрішні частини |
Загартована сталь |
Приєднувальне різьблення (V-C) |
G 1” |
Передавальні відносини |
1:3,5 |
Пропускна здатність, л/хв |
120 |
Тиск відкриття, Бар |
1 |
Макс. робочий тиск, Бар |
220 |
Ущільнення |
BUNA N standard |
Pil |
G 1/4” |
Розмір S1, мм |
14 |
Довжина L1, мм |
165 |
Ширина S, мм |
55 |
Вага, кг |
2,35 |
Підключення клапана VBPSL 1"
Крива падіння тиску
Oleodinamica Marchesini — понад 30 років лідер у виробництві гідравлічних компонентів. Протягом багатьох років у компанії основна увага приділяється виробництву клапанів. Прогресивні технології та обладнання у поєднанні з максимальною увагою до деталей забезпечують високу якість виробництва.
ТОВ «Промислова Гідравліка» пропонує зворотні клапани VBPSL 1", а також багато інших моделей клапанів виробництва Oleodinamica Marchesini. У нас ви можете купити гідрозамок за вигідною ціною та відмінною якістю.
Основні | |
---|---|
Виробник | Oleodinamica Marchesini |
Країна виробник | Італія |
Функціональне призначення клапана | Зворотний клапан |
Напрямок потоку в клапані | Прохідне |
Робоче середовище | Нафтопродукти |
Тип приєднання | Різьбове |
Максимальна робоча температура | 50 град. |
Мінімальний робочий тиск | 1 бар |
Максимальний робочий тиск | 220 бар |
Спосіб монтажу | Горизонтальний/вертикальний |
Дистанційне управління | Ні |
Вага | 2.35 кг |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Ширина | 55 мм |
Довжина | 165 мм |
