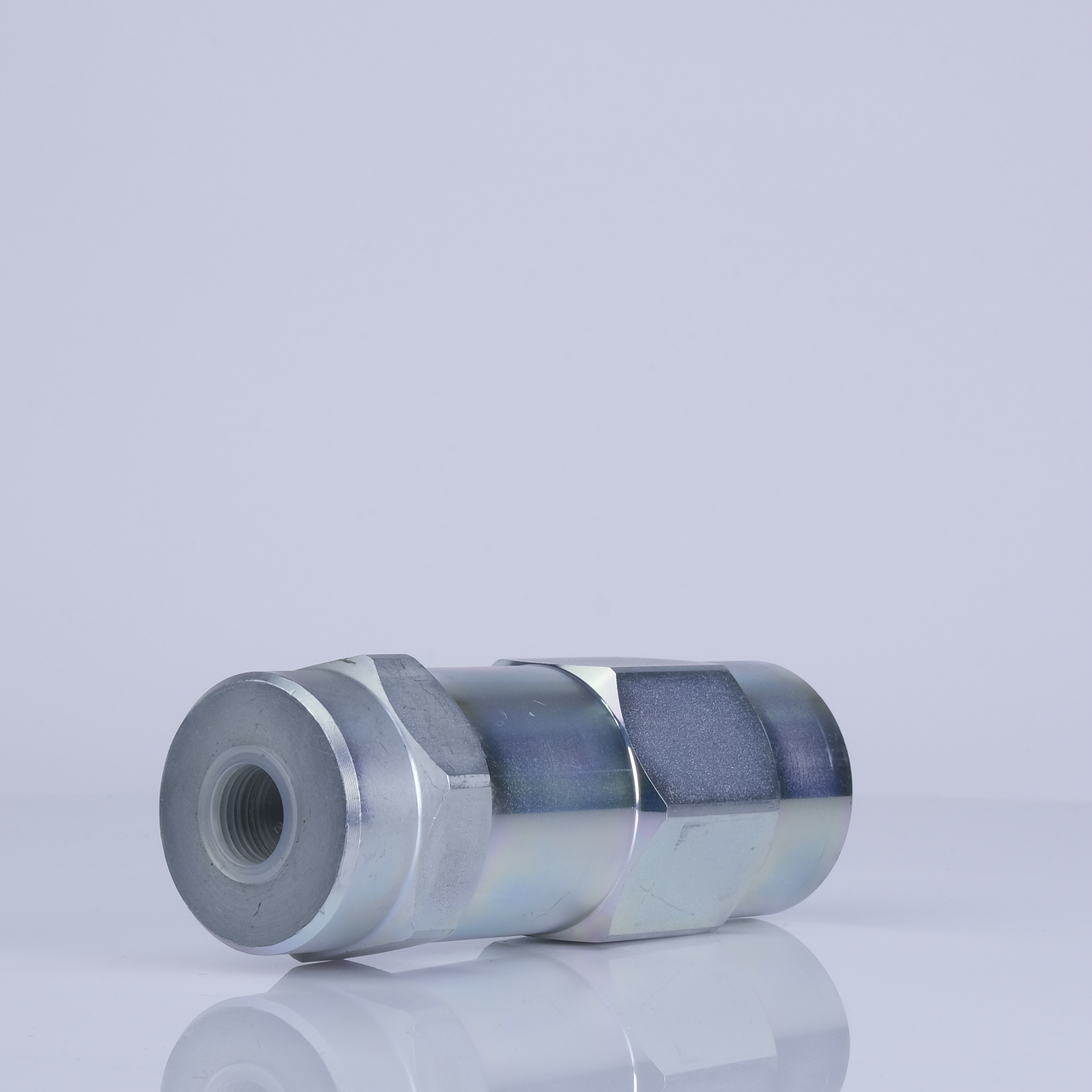

Клапан / гідрозамок односторонній 3-х лінійний (керований зворотний клапан) VBPSL 3/8"

Гідрозамок односторонній трилінійний, також відомий як керований зворотний клапан, є гідравлічним пристроєм, що використовується для контролю напрямку потоку рідини в системі. Він забезпечує можливість проходу рідини в одному напрямку та блокування потоку у зворотному напрямку. При пропуску рідини через такий гідрозамок у правильному напрямку, керуючий елемент (наприклад, кулька) переміщається всередині корпусу і відкриває шлях для проходження рідини від вхідного порту до вихідного порту. Це дозволяє рідині вільно пройти крізь систему. Однак, якщо спробувати пропустити рідину через гідрозамок у зворотному напрямку, керуючий елемент блокує шлях, запобігаючи вихідному порту і не дозволяючи рідині пройти назад. Це забезпечує надійне блокування потоку у зворотному напрямку та запобігає зворотному руху рідини.

VBPSL 3/8" — гідравлічний замок лінійного виконання Oleodinamica Marchesini, 3 лінії, Qmax 30 л/хв, 300 Бар

Гідрозамок VBPSL 3/8" складається з корпусу з трьома портами і елемента, що управляє, який може бути кульковим, плунжерним або голчастим. Корпус має вхідний порт, вихідний порт та зворотний порт. Керуючий елемент знаходиться між вхідним та вихідним портами. Вони знаходять широке застосування в гідравлічних системах, де необхідно контролювати напрямок потоку рідини. Вони використовуються, наприклад, у гідравлічних системах пресів, металургійному устаткуванні, гідравлічних приводах для машин та механізмів, а також у системах керування пневматичними та гідравлічними циліндрами.

Керований зворотний клапан VBPSL 3/8" використовуються для блокування циліндра в одному напрямку. Потік вільний в одному напрямку і заблокований в зворотному напрямку, поки не буде застосований керуючий тиск. в гідравлічних системах, де необхідно контролювати напрям потоку рідини. Призначені для монтажу в лінію.

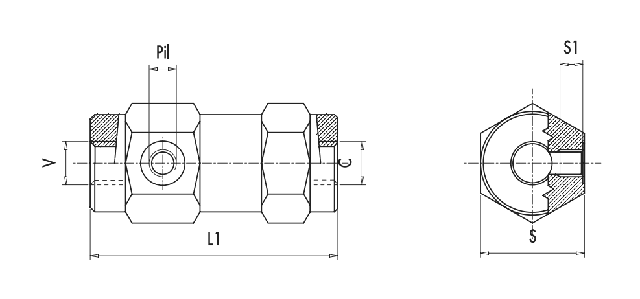

Характеристики клапана VBPSL 3/8"

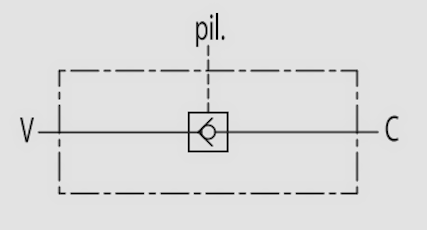

Підключення клапана VBPSL 3/8"

1. Підключіть порт V до джерела живлення.
2. Порт С підключіть до гідроциліндра.
3. Підключіть порт Pil до джерела подачі сигналу керування

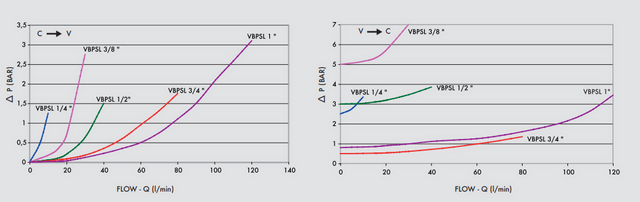

Графік залежності тиску та витрати

Oleodinamica Marchesini — понад 30 років лідер у виробництві гідравлічних компонентів. Протягом багатьох років у компанії основна увага приділяється виробництву клапанів. Прогресивні технології та обладнання у поєднанні з максимальною увагою до деталей забезпечують високу якість виробництва.

ТОВ «Промислова Гідравліка» пропонує зворотні клапани VBPSL 3/8", а також багато інших моделей клапанів виробництва Oleodinamica Marchesini. У нас ви можете купити гідрозамок за вигідною ціною та відмінною якістю. Чекаємо на вас!
