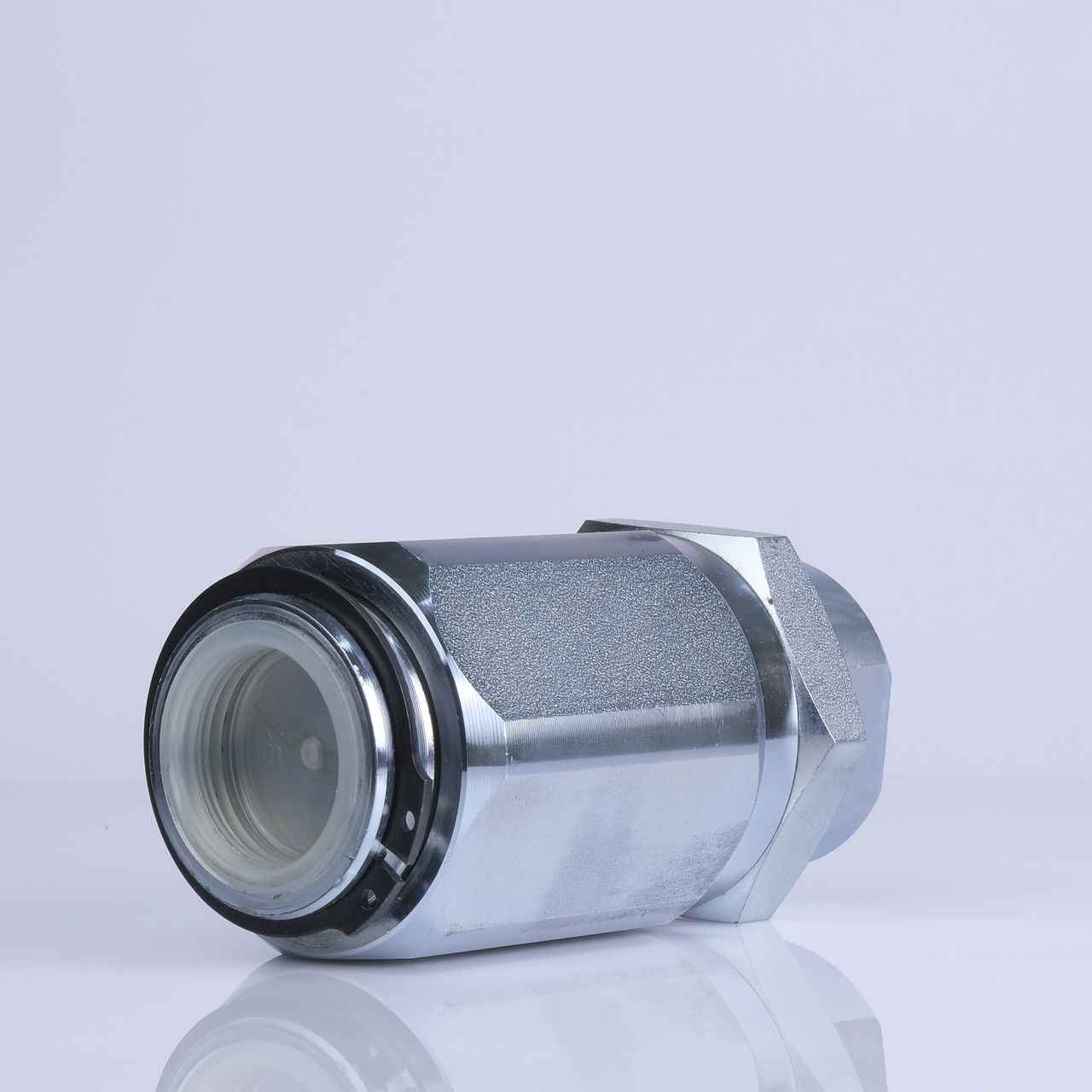

Дросель гідравлічний зі зворотним клапаном VRF 1"

Гідравлічний дросель — гідроапарат, який використовується для створення гідравлічного опору потоку рідини. Додатковий гідравлічний опір створюється завдяки зміні прохідного перерізу потоку рідини. Гідродроселі мають отвір або закрив, через який проходить рідина. Коли рідина проходить через дросель, створюється опір, що призводить до зниження тиску та зменшення швидкості потоку. Ці пристрої можуть бути встановлені в різних місцях гідравлічної системи, включно з лініями подавання та зливу рідини, а також у гідравлічних циліндрах і моторах.

Дросель зі зворотним клапаном VRF 1" застосовується для регулювання швидкості потоку приводів в одному напрямку і забезпечує вільний потік в іншому. Регулювання рідини залежить від

тиску та в'язкості оливи, оскільки компенсація тиску не передбачена.

Регулювання потоку відбувається шляхом обертання зовнішньої втулки. При обертанні її за годинниковою стрілкою потік збільшується, проти годинникової зменшується. Коли витрата буде відрегульована, слід повернути стопорне кільце у вихідне положення та задані значення будуть підтримуватись навіть за наявності вібрації. Цей дросель застосовують для налаштування швидкості руху гідроциліндра або створення підпору в гідросистемі.

Характеристики клапана VRF 1"

Встановлення дроселя VRF 1"

1. Порт V підключіть до напірного потоку
2. Порт C підключіть до приводу.

Крива залежності тиск-витрата

Повністю закрита дросельна заслінка

Повністю відкрита дросельна заслінка

Купити дросель зі зворотним клапаном VRF 1" виробництва Oleodinamica Marchesini ви можете у нашому інтернет-магазині "Промислова гідравліка". Наші фахівці нададуть кваліфіковану консультацію та допоможуть вам вибрати потрібну модель. Чекаємо на ваші заявки!
