Зворотні клапани використовуються для керування потоком рідини у системах гідравлічного приводу. Їхнє головне призначення — забезпечення одностороннього потоку рідини, забороняючи зворотний потік. Ці клапани мають вбудований клапан-заслінку, який дозволяє рідини вільно проходити в одному напрямку, але блокує зворотний рух. Коли тиск рідини в системі перевищує певне значення, клапан-заслінка відкривається і дозволяє рідині пройти через клапан у потрібному напрямку. Коли ж тиск знижується або змінюється напрямок потоку, клапан-заслінка закривається, запобігаючи зворотному руху.
Зворотні гідравлічні клапани застосовуються в різних галузях, включаючи промислове обладнання, будівельну техніку, автомобілі та інші механізми, де важливим є точний контроль потоку рідини та запобігання зворотному руху. Крім того, вони використовуються в системах безпеки та запобіжних пристроях, щоб запобігти перевантаженню або аварійним ситуаціям у гідравлічних системах.

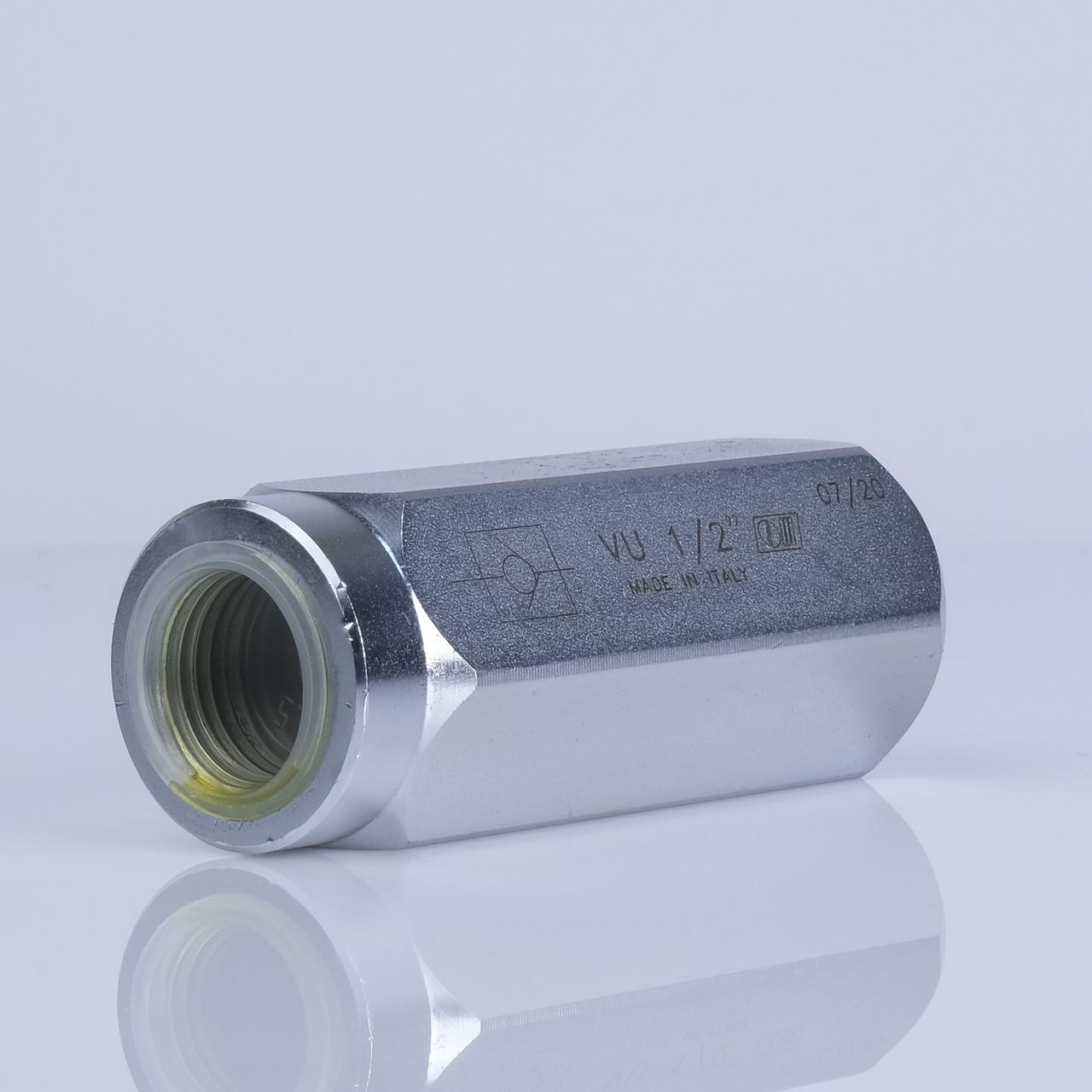

Зворотний клапан VU 1/2" T.3 BAR вільно пропускає гідропотік тільки в одну сторону, а в зворотний бік він перекривається. Корпус клапана виконаний з оцинкованої сталі, а внутрішні частини — із загартованої сталі.
Характеристики клапана VU 1/2" T.3 BAR
Характеристика |
Параметр |
Тип |
Зворотній клапан |
Тип монтажа |
Трубний |
Корпус |
Оцинкована сталь |
Внутрішні частини |
Загартована сталь |
Ущільнення |
BUNA N |
Приєднувальне різьблення (V - C) |
G 1/2” |
Пропускна здатність, л/хв. |
70 |
Макс. робочий тиск, Бар |
350 |
Тиск відкриття, Бар |
3 |
Розмір L, мм |
77 |
Розмір E, мм |
30 |
Розмір D, мм |
34 |
Вес, кг |
0,322 |
Підключення клапана VU 1/2" T.3 BAR
Потік вільний від V до C та заблокований у зворотному напрямку.
Крива залежності тиск-витрата
Основні | |
---|---|
Виробник | Oleodinamica Marchesini |
Країна виробник | Італія |
Функціональне призначення клапана | Зворотний клапан |
Робоче середовище | Нафтопродукти |
Максимальна робоча температура | 50 град. |
Мінімальний робочий тиск | 1 бар |
Максимальний робочий тиск | 350 бар |
Матеріал корпусу | Сталь |
Спосіб монтажу | Горизонтальний/вертикальний |
Дистанційне управління | Ні |
Вага | 0.322 кг |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Ширина | 30 мм |
Висота | 34 мм |
Довжина | 77 мм |
