870 ₴
Зворотні клапани використовуються для керування потоком рідини у системах гідравлічного приводу. Їхнє головне призначення — забезпечення одностороннього потоку рідини, блокуючи зворотний потік.

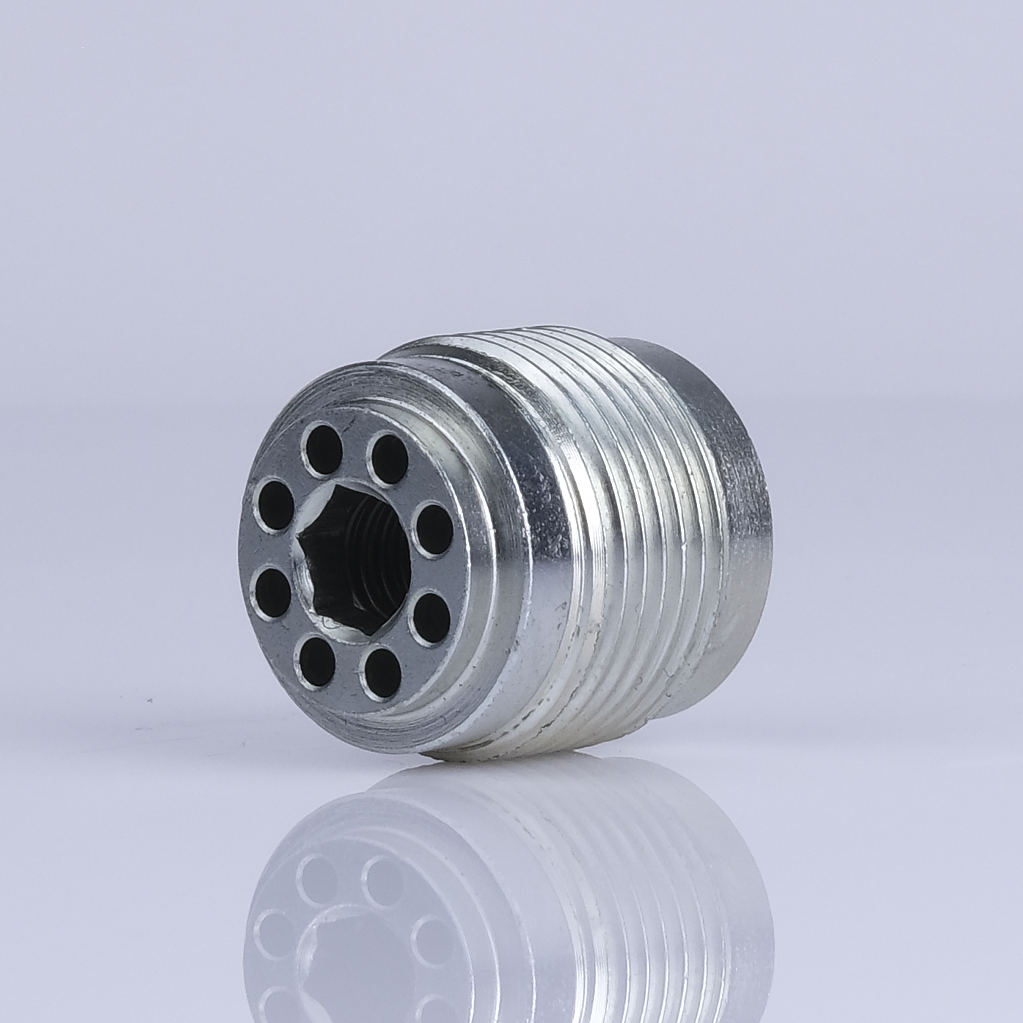

У картриджному зворотному клапані VUI 3/4" поток вільний в одному напрямку і заблокований в зворотному. Невеликі габарити і конфігурація вкладишів робить ці клапани ідеальними для встановлення в спеціально розроблену гідравлічну інтегральну схему. Корпус клапана виготовлений з оцинкованої сталі. Зовнішнє ущільнення, що забезпечує надійний монтаж без витоків.
Характеристики клапана VUI 3/4"
Характеристика |
Параметр |
Тип |
Зворотній клапан |
Тип монтажу |
Картриджний |
Корпус |
Оцинкована сталь |
Приєднувальне різьблення, А |
G 3/4” |
Пропускна здатність, л/хв. |
80 |
Макс. робочий тиск, Бар |
350 |
Тиск відкриття, Бар. |
0,5 |
Ширина корпуса D, мм |
24 |
Розмір D1, мм |
14 |
Розмір D2, мм |
3 |
Розмір CH1, мм |
8 |
Розмір CH2, мм |
8 |
Довжина корпуса L, мм |
28,5 |
Розмір L1, мм |
13,5 |
Розмір L2, мм |
7,5 |
O-ring |
8,7X2,62 |
Вага, кг |
0,492 |
Підключення клапана VUI 3/4"
Закрутіть клапан, враховуючи, що потік вільний від V до C.
Крива залежності тиск-витрата
У ТОВ «Промислова гідравліка» ви можете купити зворотний клапан VUI 3/4" виробництва Oleodinamica Marchesini відмінної якості за вигідною ціною і з гарантією 12 міс. Якщо вам потрібна допомога при виборі клапана, звертайтеся до наших менеджерів за вказаними телефонами. Ми із задоволенням відповімо на всі ваші запитання та підберемо потрібну модель.
Основні | |
---|---|
Виробник | Oleodinamica Marchesini |
Країна виробник | Італія |
Функціональне призначення клапана | Зворотний клапан |
Напрямок потоку в клапані | Прохідне |
Робоче середовище | Нафтопродукти |
Тип приєднання | Різьбове |
Максимальна робоча температура | 50 град. |
Мінімальний робочий тиск | 1 бар |
Максимальний робочий тиск | 350 бар |
Матеріал корпусу | Сталь |
Спосіб монтажу | Горизонтальний/вертикальний |
Дистанційне управління | Ні |
Вага | 0.492 кг |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Ширина | 24 мм |
Висота | 24 мм |
Довжина | 28.5 мм |
