4 114 ₴

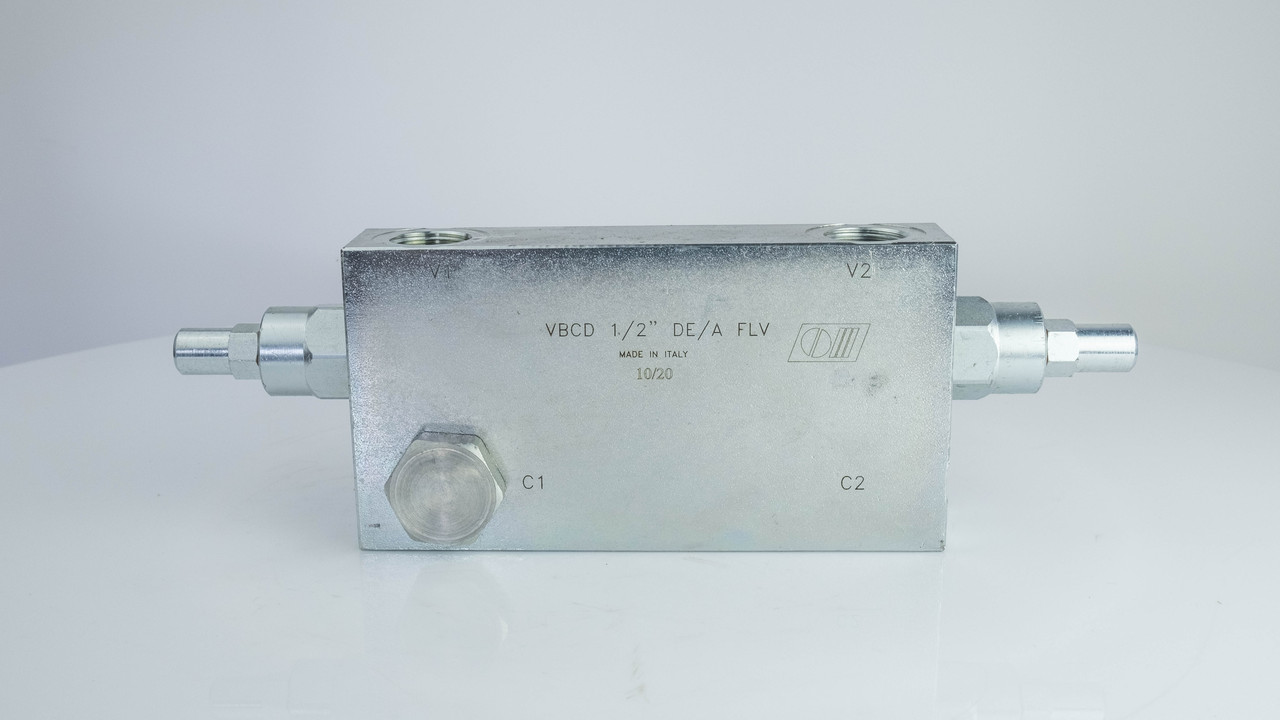

Клапан контрбалансу VBCD 1/2" DE/A FLV забезпечує регулювання швидкості руху гідроприводу в присутності навантаження в обох напрямках. Він також дозволяє підтримувати постійну швидкість опускання вантажу і запобігає виникненню кавітації. З клапаном поставляється болт банджо, за допомогою якого клапан монтується прямо на привід.
Клапан VBCD 1/2" DE/A FLV використовується на кранах, автовежах та інших підйомних механізмах, де виникає навантаження, попутне руху гідроприводу.
Перед початком роботи клапан необхідно налаштувати на тиск, що перевищує на 30% максимально можливий тиск у робочому контурі, щоб клапан міг закритися навіть при максимальному навантаженні. Заводське налаштування - 320 Бар.
Характеристики клапана VBCD 1/2" DE/A FLV
|
Характеристика |
Параметр |
|
Тип |
Гальмівний клапан |
|
Тип монтажа |
Трубний |
|
Корпус |
Оцинкована сталь |
|
Внутрішні частини |
Загартована сталь |
|
Ущільнення |
стандарт BUNA N |
|
Приєднувальне різьблення (V1-V2, C1-C2) |
1/2" |
|
Співвідношення площ |
1:4,5 |
|
Макс. витрата, л/хв. |
60 |
|
Макс. робочий тиск, Бар |
350 |
|
Розмір L, мм |
150 |
|
Довжина L1, мм |
250 |
|
Розмір L2, мм |
110 |
|
Розмір L3, мм |
20 |
|
Розмір L4, мм |
24 |
|
Розмір L5, мм |
126 |
|
Розмір L6, мм |
19 |
|
Розмір Н1, мм |
50 |
|
Розмір Н2, мм |
30 |
|
Висота Н, мм |
80 |
|
Ширина S, мм |
30 |
|
Вага, кг |
2,700 |
Підключення клапана VBCD 1/2" DE/A FLV
Перепад тиску на клапані в залежності від витрати
Купити гальмівний клапан подвійної дії ви можете в нашому інтернет-магазині. Ми спеціалізуємося на виробництві та продажу сертифікованого гідрообладнання та комплектуючих, що забезпечує оптимальні ціни та високу якість товарів, представлених у нашому каталозі. Щоб отримати детальну консультацію або зробити замовлення, просимо вас зв'язатися з нами по телефону або залишити заявку на сайті.
| Основні атрибути | |
|---|---|
| Виробник | Oleodinamica Marchesini |
| Країна виробник | Італія |
| Основні | |
| Гарантійний термін | 12 |
| Матеріал корпусу | Сталева |
| Мінімальний робочий тиск | 1 |
| Максимальний робочий тиск | 350 |
| Тип приєднання | Різьбове |
| Вага | 2.7 кг |
| Робоче середовище | Нафтопродукти |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Функціональне призначення клапана | Регулюючий клапан |
| Напрямок потоку в клапані | Прохідне |
| Дистанційне управління | Немає |
| Максимальна робоча температура | 50 град. |
| Габаритні розміри | |
| Висота | 80 мм |
| Ширина | 30 мм |
| Довжина | 250 |
