Клапани VABP використовуються в гідросистемі з двома паралельно ввімкненими насосами для розвантаження одного з них у разі досягнення встановленого значення тиску.

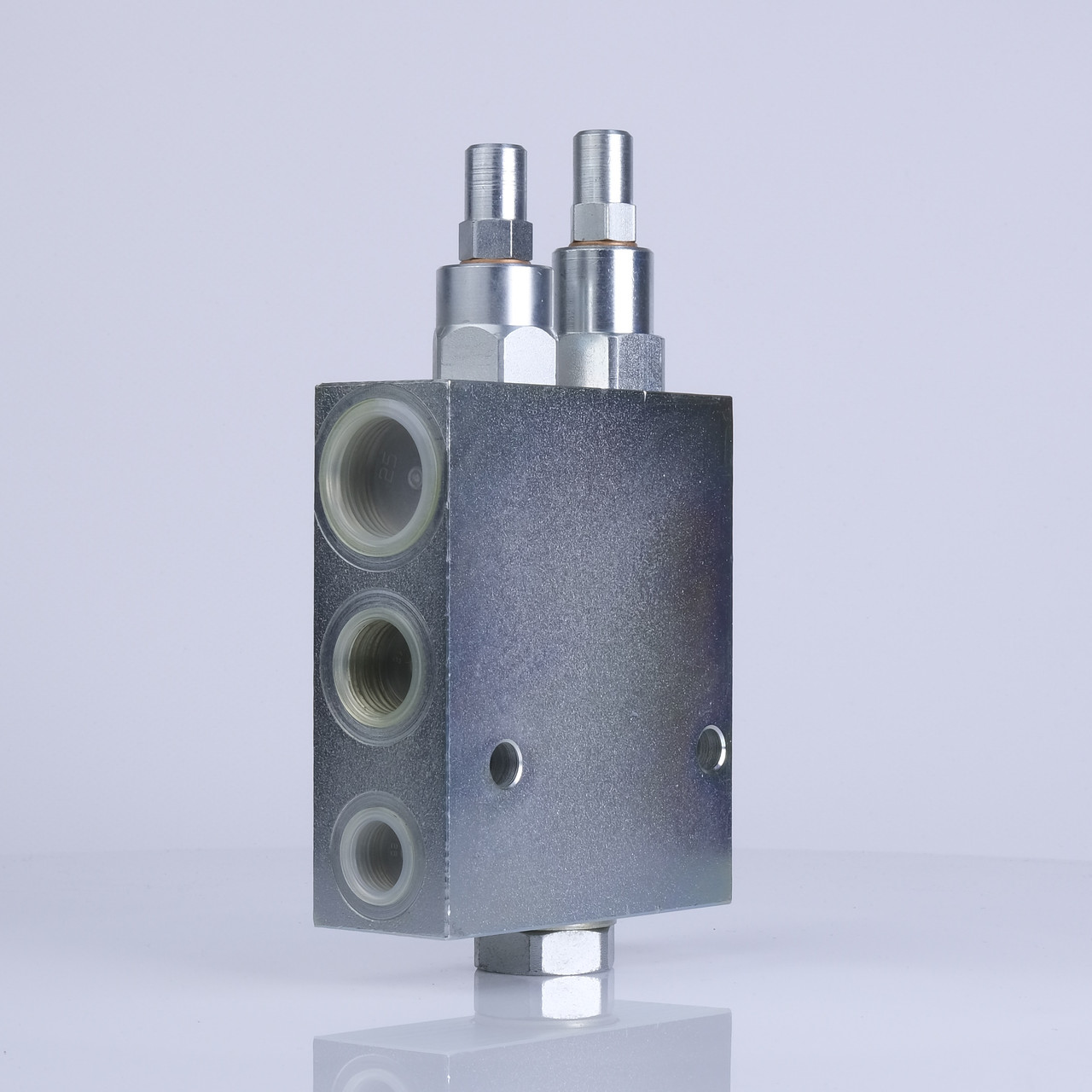

Клапан скидання частини потоку VABP 1/2" у схемі з живленням від двох насосів, включених паралельно, застосовується для розвантаження насоса з найбільшою продуктивністю при досягненні певного калібрувального значення. З цього моменту привід працює з насосом з найменшою витратою при найбільшому тиску . Діапазон налаштування клапана для насоса з більшим робочим об'ємом (лінія ВР) — 20-80 Бар. Цей клапан оснащений загальним запобіжним клапаном на лінії АР, максимальний тиск якого регулюється в діапазоні 50-350 Бар. Клапан VABP 1/2" застосовують у гідросистемі пресів, дровоколів і т.д.
Корпус клапана виконаний з оцинкованої сталі, а його внутрішні частини - із загартованої сталі. Ущільнення: BUNA N стандарт, незначний витік. Температура оливи — 50º, в'язкість оливи — 30 сСт.
Характеристики клапана VABP 1/2"
Характеристика |
Параметр |
Тип |
Клапан розвантаження |
Корпус |
Оцинкована сталь |
Внутрішні частини |
Загартована сталь |
Ущільнення |
стандарт BUNA N |
Порт AP |
G 3/8” |
Порт BP |
G 1/2” |
Порт U |
G 1/2 |
Порт Т |
G 3/4” |
Макс. пропускна здатність, л/хв AP |
30 |
Макс. пропускна здатність, л/хв BP |
50 |
Макс. пропускна здатність, л/хв Т |
80 |
Макс. робочий тиск, Бар |
350 |
Діапазон налаштування, Бар |
20-80 |
Діапазон налаштування макс. тиску, Бар. |
50-350 |
L, мм |
105 |
L1, мм |
147 |
L2, мм |
160 |
L3, мм |
54 |
L4, мм |
36 |
L5, мм |
18 |
L6, мм |
15 |
L7, мм |
73 |
Н1, мм |
65 |
Н2, мм |
17 |
Н3, мм |
8 |
Н, мм |
90 |
S, мм |
35 |
Вага, кг |
2,342 |
Підключення клапана VABP 1/2"
Крива залежності тиск-витрата
Якщо вам потрібно підібрати клапан розвантаження, звертайтеся до наших менеджерів за вказаними телефонами. Ми із задоволенням відповімо на всі ваші запитання та підберемо потрібну модель.
Основні атрибути | |
---|---|
Виробник | Oleodinamica Marchesini |
Країна виробник | Італія |
Основні | |
Гарантійний термін | 12 |
Матеріал корпусу | Сталева |
Мінімальний робочий тиск | 1 |
Максимальний робочий тиск | 350 |
Тип приєднання | Різьбове |
Вага | 2.342 кг |
Робоче середовище | Нафтопродукти |
Функціональне призначення клапана | Регулюючий клапан |
Дистанційне управління | Немає |
Максимальна робоча температура | 50 град. |
Додаткові характеристики | |
Висота | 90 мм |
Ширина | 35 мм |
Довжина | 160 |
