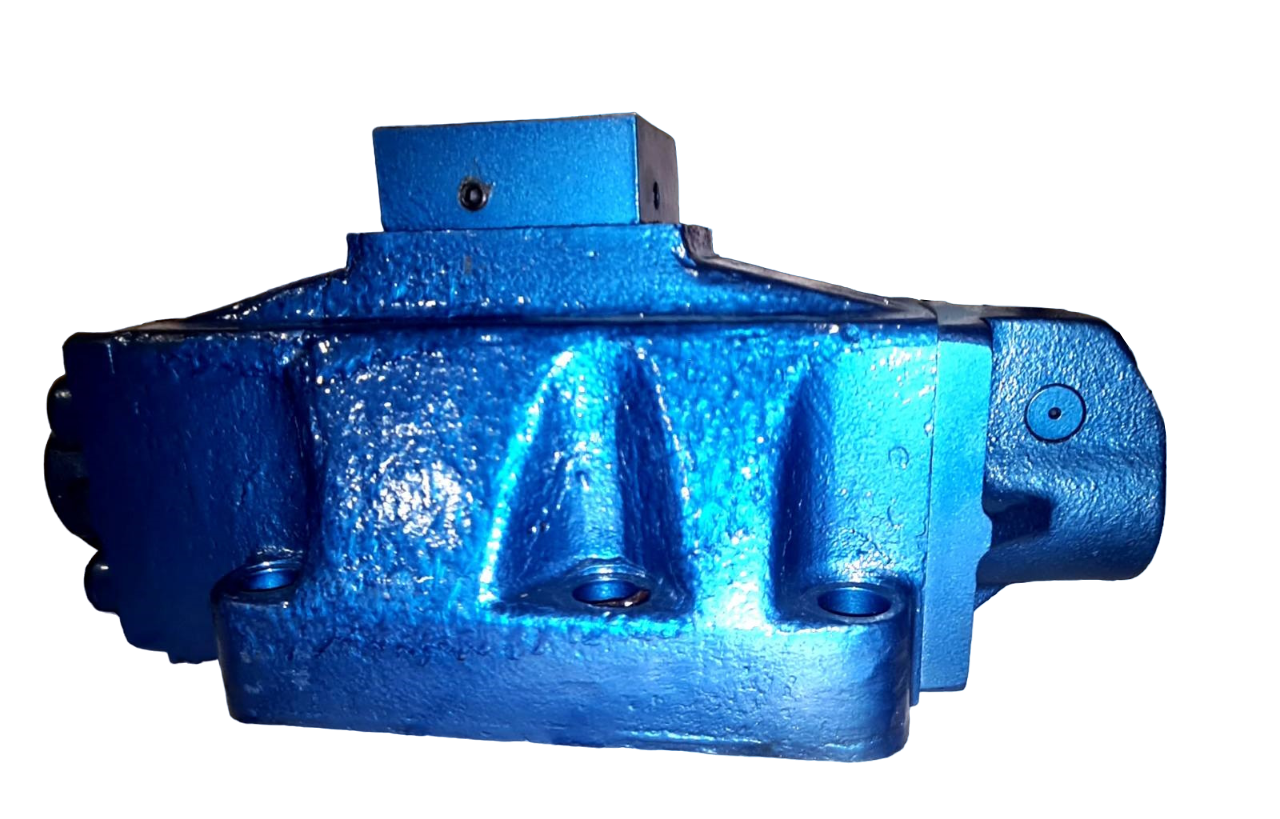

Золотниковий чотирилінійний гідророзподільник 1Рн323ФВ-574, Рн323 В574

Гідророзподільник 1Рн323ФВ-574 виконаний з фіксацією золотника, 1Рн323 В574 — з пружинним поверненням золотника.

1Рн323ФВ-574, 1Рн323 В574 — золотниковий чотирилінійний гідравлічний розподільник з безпосереднім керуванням та умовним проходом 32 мм. Він призначений для пуску, зупинки та зміни потоку робочої рідини у гідросистемах. Як робоча рідина використовується мінеральна олива зі ступенем фільтрації не нижче 25 мкм. Розподільник відрізняється компактними розмірами, надійною конструкцією та простим принципом роботи. Складається з корпусу, золотника, кришок, пружин, пілотів та каналів. Канали для підключення основних ліній виконані методом лиття. Стикові поверхні ущільнюються гумовими кільцями. Використовується даний гідророзподільник у промисловому устаткуванні та мобільній техніці.

Технічні характеристики гідророзподільника 1Рн323ФВ-574, Рн323 В574

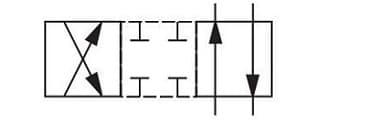

Схема розподілу потоку робочої рідини

Габаритні розміри розподільників 1Рн323ФВ-574, Рн323 В574

Приєднувальні розміри 1Рн323ФВ-574, 1Рн323В574

Структура умовного позначення гідророзподільників 1Рн323

УХЛ4 — даний механізм застосовують в регіонах з помірним і холодним кліматом.

Умовне позначення 1РН323ФВ-574, РН323 В574

• Рн — гідророзподільник золотниковий з безпосереднім керуванням;
• 32 — умовний прохід;
• 3 — тиск на вході (32 МПа);
• В — ручне управління;
• Ф — з фіксацією золотника або з пружинним поверненням золотника (не позначається);
• 574 — гідравлічна схема розподілу.

Вимоги до мінеральної оливи

• В'язкість - 10-400 сСт.
• Тонкість фільтрації – 25 мкм.
• Клас чистоти – не грубіше13-го.
• Ідеальна температура - 5-45 ° C (при температурі середовища +10 ° C / +50 ° C).

Купити гідророзподільник 1Рн323ФВ-574, Рн323 В574 ви можете в нашому інтернет-магазині «Промислова гідравліка». Якщо вам потрібна допомога при підборі товару, будь ласка, звертайтесь до наших спеціалістів, щоб отримати кваліфіковану консультацію. Чекаємо Вас!
