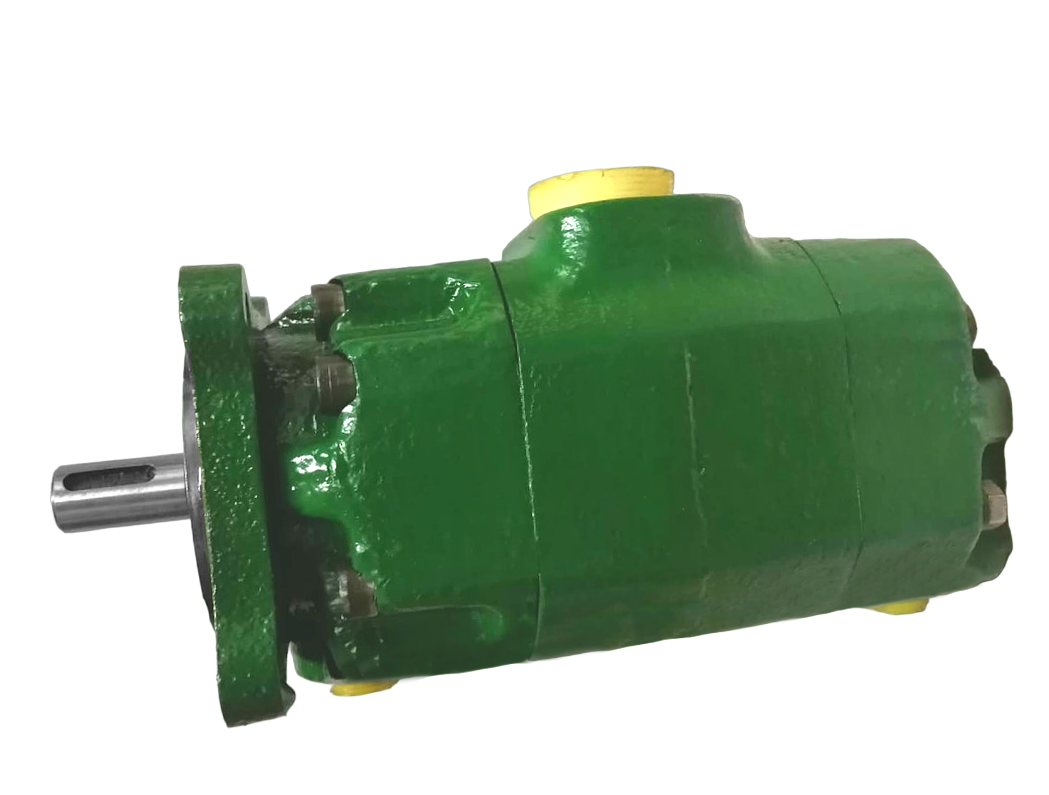

Насос НПл 8-12,5/6,3 пластинчастий

Насос НПл 8-12,5/6,3 2-потоковий пластинчастий габариту 1+1

Двопотоковий насос являє собою пристрій, в корпусі якого об'єднані два однопотокові насоси. НПл 8-12.5/6.3 відноситься до 2-х потокових насосів, має нерегульований потік масла і номінальний тиск на виході 6,3 МПа. Даний насос має один всмоктуючий отвір і два нагнітаючі, тобто нагнітання масла в ньому відбувається за двома незалежними потоками. У кришці розташований отвір, що всмоктує, а в корпусі - нагнітальний. Усередині корпусу встановлений комплект робочих деталей, які включають статор, ротор, пластини, диск із шийкою та плоский диск, вал. Однопотокові і двопотокові насоси працюють за одним і тим же принципом. При обертанні валу пластини переміщуються у пазах ротора відповідно до форми внутрішньої поверхні статора. Камера, оточена пластинами, статором і ротором, змінює свій об'єм: при з'єднанні з каналами всмоктування вона розширюється, наповнюючись рідиною з магістралі всмоктування, а при з'єднанні з каналами нагнітання стискається, виштовхуючи робочу рідину магістраль нагнітання.

НПл8-12.5/6.3 є вдосконаленою версією свого попередника - гідронасоса 5Г12-31 М

Завдяки своїй плавній подачі, низькому рівню шуму, простоті ремонту та надійності, пластинчасті насоси типу НПл отримали широке застосування в промисловій та верстатній гідравліці. Однак через їх великі розміри та вагу, а також щодо невисокої потужності, такі насоси практично не використовуються в гідроприводах мобільних машин і механізмів.

Розшифровка умовного позначення насоса НПл 8 12.5 6.3

Габаритно-приєднувальні розміри гідронасосу НПЛ-8-12.5/6.3

Технічні характеристики насоса НПл8-12.5/6.3

Технічні характеристики насоса НПл 8-12,5/6,3 відповідають даним моделей НПл 8/6.3 і НПл 12,5/6,3, а його потужність дорівнює сумі потужностей кожного з цих насосів.

В якості гідравлічної рідини в насосах цього типу використовується очищена мінеральна олива, яка повинна відповідати вимогам, зазначеним у цій таблиці.

Рекомендації щодо встановлення та експлуатації гідронасосу НПл 8-12,5/6,3

• Насос може встановлюватись у будь-якому положенні. Перед запуском його потрібно заповнити робочою рідиною та налаштувати запобіжний клапан на мінімальний рівень.
• Трубопроводи повинні мати плавні вигини, бути ретельно очищеними та надійно ущільнені при з'єднанні з насосом.
• Всмоктуючий трубопровід повинен бути якомога коротшим, з мінімальною кількістю вигинів. Діаметр і довжина всмоктувального трубопроводу, а також додаткові з'єднання повинні бути обрані так, щоб швидкість рідини не перевищувала 1,5 м/с, а тиск на вході в насос становив 0,08...0,12 МПа.
• З'єднання валу насоса з приводним валом виконується з використанням еластичної муфти з допуском співвісності 0,1 мм. Необхідно уникати передачі радіальних та осьових навантажень на вал з боку приводу.
• Для захисту від перевантажень слід встановити запобіжний клапан, налаштувавши його на номінальний тиск на виході з витратою не менше подачі насоса.
• Об'єм бака повинен забезпечувати щонайменше двохвилинну подачу насоса.
• Всмоктуючий та зливальний трубопроводи повинні занурюватися в бак на глибину близько двох діаметрів труби від його дна. Перед наповненням бака робочою рідиною слід ретельно промити, а заливку рідини проводити через фільтр.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

У нашому інтернет-магазині ви можете купити гідронасос НПл 8 12.5 6.3 з гарантією 12 міс. та доставкою по всій Україні. Якщо вам потрібна консультація, співробітники компанії "Промислова гідравліка" із задоволенням її нададуть.
