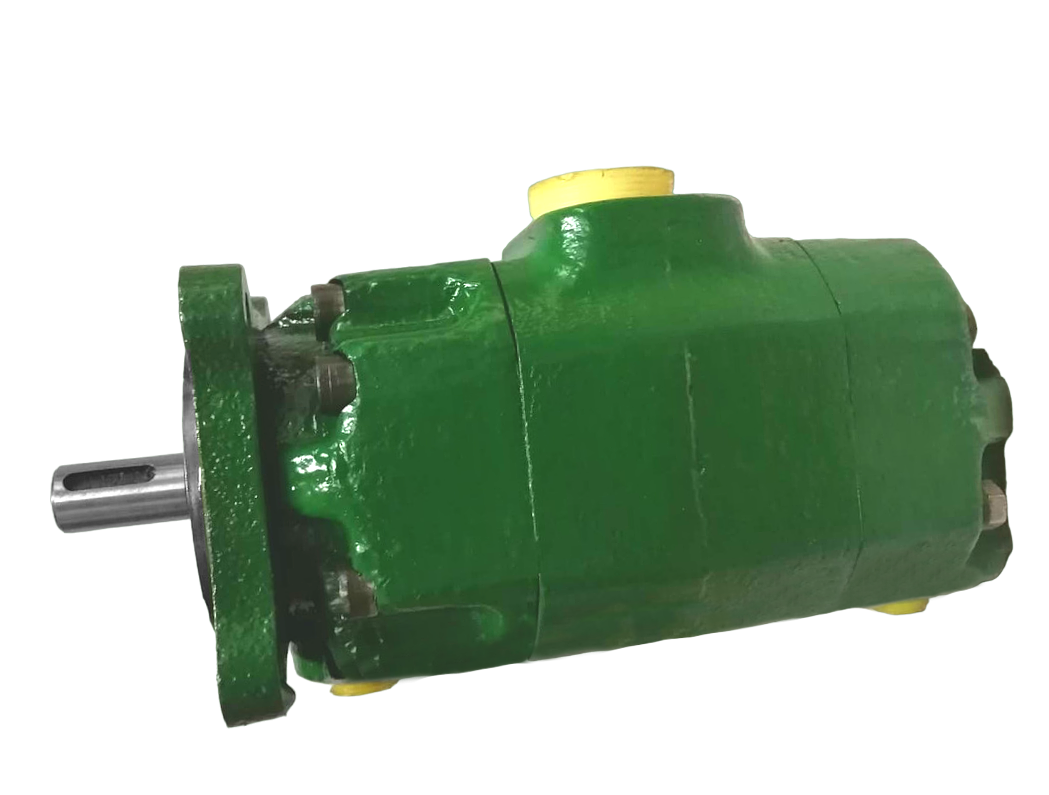

Насос НПл 8-40/6,3 пластинчастий двопоточний

НПл 8-40/6,3 насос пластинчастий нерегульований двопоточний габарита 1+1

НПл 8-40/6.3 — це гідравлічний насос пластинчастого типу з нерегульованою подачею, що створює потік і тиск робочої рідини в гідросистемі. Його попередник — насос 5Г12-33 М. Гідронасос НПл 8 40 6.3 є 2-потоковим, в якому масло всмоктується через загальний отвір, а нагнітання відбувається двома незалежними потоками. Принцип роботи такий самий, як і однопотокових насосів. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.

Застосовується НПл-8-40/6.3 в гідроприводах металорізальних верстатів, пресів та іншому промисловому устаткуванні, де необхідний тиск 6,3, МПа та нерегульований за величиною потік робочої рідини з постійним тиском.

Рекомендована гідравлічна рідина — мінеральна олива ІГП-38, ВНДІ НП-403 та ін. з наступними параметрами

Технічні характеристики даного насоса відповідають даним моделей НПл 8/6.3 та НПл 40/6,3, а його потужність дорівнює сумі потужностей кожного з цих насосів.

Технічні характеристики насоса НПл8-40/6.3

Габаритні та приєднувальні розміри гідронасосу НПЛ-8-40/6.3

Монтаж та експлуатація гідронасосу НПл 8-40/6,3

• Насос можна встановлювати у будь-якому положенні.
• Перед першим пуском в насос заливається робоча рідина і викручується гвинт запобіжного клапана до нульової установки.
• Перед заливанням робочої рідини бак слід ретельно промити. Заливання робочої рідини в бак проводити тільки через фільтр.
• З'єднання вала насоса з приводним валом виконувати за допомогою еластичної муфти. Допуск співвісності осей валів 0,1 мм у діаметральному вираженні. Передача на вал радіальних та осьових навантажень з боку приводу не допускається.
• Всмоктуючий та зливальний трубопроводи повинні бути занурені в бак на глибину близько двох діаметрів труби від дна.
• Трубопроводи повинні бути з плавними згинами, ретельно очищені, мати надійне ущільнення у місці приєднання до насоса. Всмоктуючий трубопровід повинен бути по можливості коротким з мінімальною кількістю згинів.
• Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, налаштування якого не повинно перевищувати номінального тиску на виході, а витрата клапана повинна бути не менше подачі насоса.
• Об'єм бака повинен бути не менше двох хвилин подачі насоса.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

Розшифровка умовного позначення насоса НПл 8 40 6.3

Де купити насос НПл 8-40/6,3 в Україні?

Купити гідронасос НПл-8-40/6.3 ви можете в ТОВ «Промислова гідравліка». У нас оптимальні ціни та широкий асортимент. Якщо вам потрібна допомога при підборі товару, будь ласка, звертайтесь до наших спеціалістів, щоб отримати кваліфіковану консультацію.
