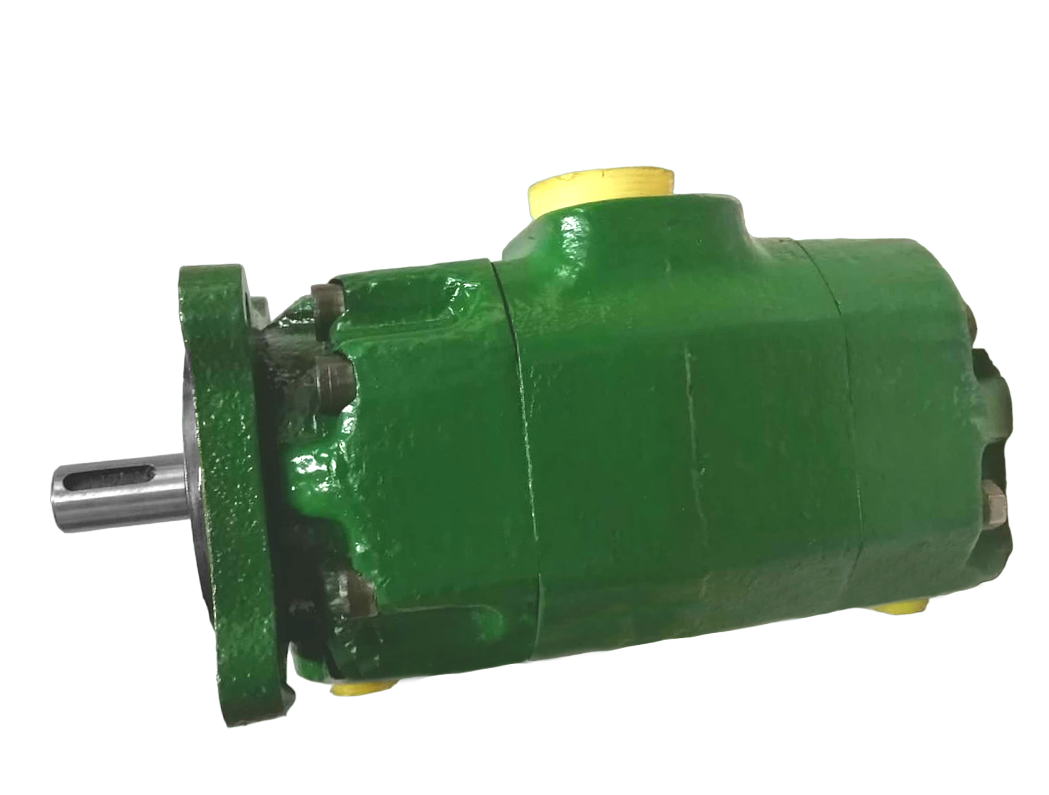

Насос НПл 12.5-12.5/6.3 — це гідравлічний насос пластинчастого типу, призначений для застосування в гідроприводах металорізальних верстатів, пресів та іншого виробничого обладнання, де необхідний тиск 6,3 МПа та нерегульований за величиною потік робочої рідини з постійним тиском. Ця модель є вдосконаленою версією насоса 8Г12-31 М.
НПл12.5-12.5/6.3 відноситься до двухпоточних насосів габариту 1+1. Має загальний всмоктуючий отвір, а нагнітання олії відбувається двома незалежними потоками. У його корпусі встановлені робочі комплекти двох однопотокових насосів, але принцип роботи цієї моделі такий, як і однопотокового насоса. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.
Цей гідронасос має праве обертання валу. Його термін служби, встановлений виробником, становить 10000 мотогодин.
У насосах НПл в якості гідравлічної рідини використовується мінеральна олива ІГП-38, ВНДІ НП-403 з в'язкістю 20–400 мм2/с та тонкістю фільтрації 25 мкм. Чистота повинна бути не грубіше 12-го класу. Температура оливи — від -10 ºС до +60 ºС.
Технічні характеристики цього насосу аналогічні відповідним моделям однопотокових насосів, а його потужність дорівнює сумі потужностей кожного з цих насосів.
Параметри | Значення |
Напрямок обертання | правий |
Габарит | 1+1 |
Номінальний робочий об'єм, см3 | 12,5-12,5 |
Номінальна подача, л/хв | 9,7-9,7 |
Номінальний тиск на виході, МПа | 6,3 |
Абсолютний тиск на вході, МПа: | |
- мінімальний | 0,08 |
- максимальний | 0,12 |
Частота обертання, об/хв: | |
- номінальна | 960 |
- максимальна | 1500 |
- мінімальна | 600 |
Номінальна потужність, кВт | 3,2 |
Коефіцієнт подачі, %, щонайменше | 81 |
ККД, %, не менше | 65 |
Маса, кг | 19 |
Умовне позначення | Розшифровка |
НПл | Насос пластинчастий |
12,5 | Робочий об'єм 1-го насоса, см3 |
12,5 | Робочий об'єм 2-го насоса, см3 |
6,3 |
Номінальний тиск на виході, МПа |
УХЛ4 |
Кліматичне виконання (помірний чи прохолодний клімат) |
4 | Категорія розміщення |
У ТОВ "Промислова гідравліка" ви можете купити насос НПл-12.5-12.5/6.3 з гарантією 12 міс, замовити послуги з його встановлення, обслуговування або ремонту. А також співробітники компанії безкоштовно проконсультують вас у разі потреби. Звертайтесь! Завжди раді допомогти Вам.
Основні | |
---|---|
Виробник | Гідропривід |
Номінальна пропускна здатність | 9.7 куб.м/год |
Робочий об'єм | 12.5 куб. см |
Тип пластинчатого насосу | Двопоточний |
Напрямок обертання | Праве |
Номінальний тиск на виході | 6.3 МПа |
Максимальний тиск на вході | 0.12 МПа |
Мінімальний тиск на вході | 0.08 МПа |
Номінальна частота обертання валу | 960 об/хв |
Максимальна частота обертання валу | 1500 об/хв |
Мінімальна частота обертання валу | 500 об/хв |
Максимальна кінематична в'язкість робочої рідини | 400 кв. мм/с |
Мінімальна кінематична в'язкість робочої рідини | 20 кв. мм/с |
Максимальна температура робочої рідини | 60 град. |
Мінімальна температура робочої рідини | -10 град. |
Максимальна температура навколишнього середовища | 45 град. |
Мінімальна температура навколишнього середовища | 5 град. |
Регульований насос | Ні |
Коефіцієнт корисної дії | 65 % |
Рівень шуму | 80 дБ |
Вага | 19 кг |
Гарантійний термін | 12 міс |
