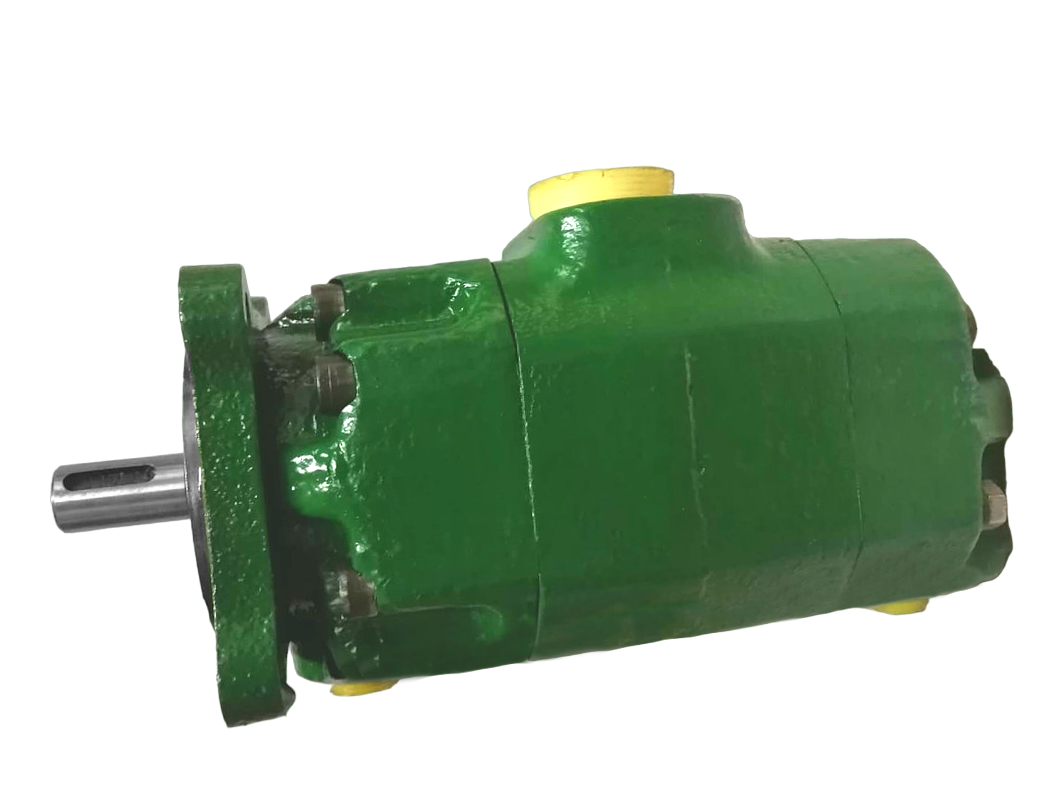

Насос НПл 12,5-40/6,3 пластинчастий 2-поточний

Насос НПл 12,5-40/6,3 пластинчастий двопоточний нерегульований, габарит 1+1

НПл 12.5-40/6.3 — це гідравлічний насос пластинчастого типу з нерегульованою подачею, що створює потік і тиск робочої рідини в гідросистемі. Є вдосконаленим аналогом насоса 8Г12-33 М.

НПл 12.5 40 6.3 — 2-х потоковий гідронасос, в якому олива всмоктується через загальний отвір, а нагнітання відбувається двома незалежними потоками. Принцип роботи однопотокових та двопотокових насосів однаковий. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.

Дана модель використовується в гідроприводах металорізальних верстатів, пресів та іншому промисловому устаткуванні, де необхідний тиск 6,3, МПа і нерегульований за величиною потік робочої рідини з постійним тиском. У мобільній техніці майже застосовується, так як має велику вагу та габарити.

Рекомендована гідравлічна рідина — мінеральна олива ІГП-38, ВНДІ НП-403 та ін. з наступними параметрами

Для забезпечення більшої надійності при малій в'язкості та більшому навантаженні рекомендується тонкість фільтрації 10 мкм.

Технічні характеристики насоса НПл12.5-40/6.3

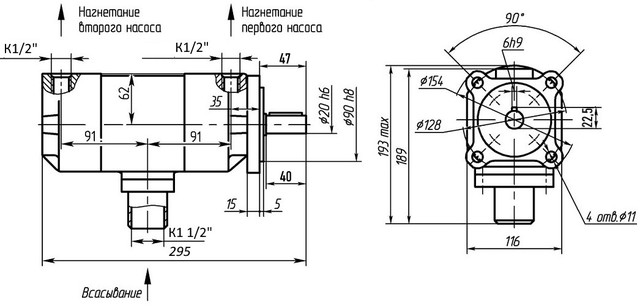

Габаритні та приєднувальні розміри гідронасосу НПЛ-12.5-40/6.3

Монтаж та експлуатація гідронасосу НПл 12,5-40/6,3

• Насос можна встановлювати у будь-якому положенні.
• Перед першим пуском в насос заливається робоча рідина і викручується гвинт запобіжного клапана до нульової установки.
• Перед заливанням робочої рідини бак слід ретельно промити. Заливання робочої рідини в бак проводити тільки через фільтр.
• З'єднання вала насоса з приводним валом виконувати за допомогою еластичної муфти. Допуск співвісності осей валів 0,1 мм у діаметральному вираженні. Передача на вал радіальних та осьових навантажень з боку приводу не допускається.
• Всмоктуючий та зливальний трубопроводи повинні бути занурені в бак на глибину близько двох діаметрів труби від дна.
• Трубопроводи повинні бути з плавними згинами, ретельно очищені, мати надійне ущільнення у місці приєднання до насоса. Всмоктуючий трубопровід повинен бути по можливості коротким з мінімальною кількістю згинів.
• Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, налаштування якого не повинно перевищувати номінального тиску на виході, а витрата клапана повинна бути не менше подачі насоса.
• Об'єм бака повинен бути не менше двох хвилин подачі насоса.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

Розшифровка умовного позначення насоса НПл 8 40 6.3

Де купити гідронасос НПл 12,5-40/6,3 в Україні?

Купити насос НПл-12.5-40/6.3 ви можете в ТОВ «Промислова гідравліка». У нас оптимальні ціни та широкий асортимент. Якщо вам потрібна допомога при підборі гідравліки, звертайтесь до наших спеціалістів, щоб отримати кваліфіковану консультацію.
