Насос НПл 125-40/6,3 гідравлічний пластинчастий 2-поточний

НПл 125-40/6.3 гідронасос нерегульований пластинчастий двопоточний габарита 2+1

Насос НПл 125-40/6.3 — це гідравлічний агрегат пластинчастого типу з нерегульованою подачею, що створює потік і тиск робочої рідини у гідравлічній системі. Застосовується він у гідроприводах металорізальних верстатів, пресів та іншому промисловому устаткуванні, де необхідний тиск 6,3 МПа та нерегульований за величиною потік робочої рідини з постійним тиском.

Попередник НПл 1256-40/6.3 — насос 35Г12-25 АМ

НПл 125 40 6.3 є 2-потоковим насосом, в якому олива всмоктується через загальний отвір, а нагнітання відбувається двома незалежними потоками. Принцип роботи такий самий, як і однопотокового насосу. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.

Для роботи насоса НПл рекомендується використовувати мінеральну оливу ІГП-38, ВНДІ НП-403 та ін. з наступними параметрами

Технічні характеристики цієї моделі аналогічні даним відповідних однопотокових насосів, а її потужність дорівнює сумі потужностей кожного з цих насосів

Технічні характеристики гідронасоса НПл125-40/6.3

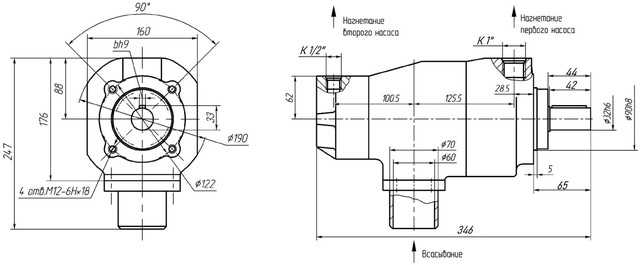

Габаритні та приєднувальні розміри насосу НПЛ-125-40/6.3

Монтаж та експлуатація гідронасосу НПл125-40/6,3

• Насос встановлюється у будь-якому положенні
• Перед першим пуском у насос заливається робоча рідина і викручується гвинт запобіжного клапана до нульового налаштування.
• Перед заливанням робочої рідини бак слід ретельно промити. Заливання робочої рідини в бак проводити тільки через фільтр. Об'єм бака повинен бути не менше двох хвилин подачі насоса.
• Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, налаштування якого не повинно перевищувати номінального тиску на виході, а витрата клапана повинна бути не менше подачі насоса.
• З'єднання вала насоса з приводним валом виконувати за допомогою еластичної муфти. Допуск співвісності осей валів 0,1 мм у діаметральному вираженні. Передача на вал радіальних та осьових навантажень з боку приводу не допускається.
• Всмоктуючий та зливальний трубопроводи повинні бути занурені в бак на глибину близько двох діаметрів труби від дна.
• Трубопроводи повинні бути з плавними згинами, ретельно очищені, мати надійне ущільнення у місці приєднання до насоса. Всмоктуючий трубопровід повинен бути по можливості коротким з мінімальною кількістю згинів.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

Розшифровка умовного позначення насоса НПл 125 40 6.3
