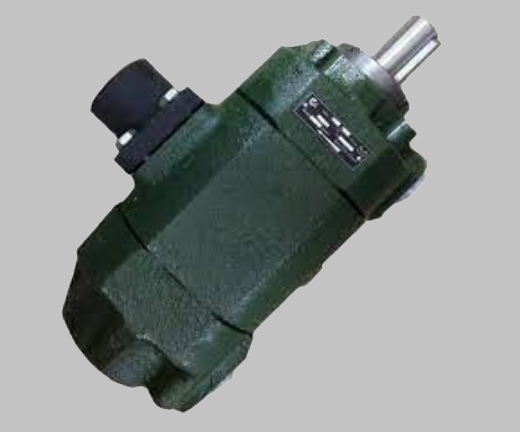

Насос НПл 63-63/6,3 2-поточний пластинчастий

Насос НПл 63-63/6,3 нерегульований пластинчастий двопоточний габарит 2+2

НПл 63-63/6.3 являє собою гідравлічний насос пластинчастого типу. Належить він до двопотокових моделей габариту 2+2, в корпусі якого об'єднані два однопотокові насоси. Має один всмоктуючий і два нагнітальні отвори. У даній моделі нерегульований за величиною потік оливи, номінальний тиск на виході 6,3 МПа. Напрямок обертання валу — правий.

НПл 63-63/6.3 — удосконалений аналог пластинчастого насоса 50Г12-24 АМ.

Складається насос із копуса, статора, ротора та пластин, дисків, валу. Принцип дії однопотокових та двопотокових насосів однаковий. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.

Насос застосовується в гідроприводах металорізальних верстатів, пресів та іншому промисловому устаткуванні. У гідроприводах мобільних машин і механізмів майже не використовується через великі габарити та вагу.

Як гідравлічна рідина в насосах НПл використовується чисте мінеральне масло ІГП-38, ВНДІ НП-403 з чистотою не грубіше 12-го класу, в'язкістю 20-400 мм2/с, тонкістю фільтрації 25 мкм і температурою — від -10º С до +6 З.

Розшифровка умовного позначення насоса НПл 63 63 6.3

Технічні характеристики гідронасоса НПл63-63/6.3

Технічні характеристики даного гідронасоса відповідають даним однопотокових моделей НПл 63/6.3, а його потужність дорівнює сумі їх потужностей.

Габаритні та приєднувальні розміри насосу НПЛ-63-63/6.3

Монтаж та експлуатація гідронасосу НПл 63-63/6,3

• Насос встановлюється у будь-якому положенні.
• Перед першим пуском в насос заливається робоча рідина і викручується гвинт запобіжного клапана до нульового налаштування.
• Перед заливанням робочої рідини бак слід ретельно промити. Заливання робочої рідини в бак проводити тільки через фільтр.
• З'єднання вала насоса з приводним валом виконувати за допомогою еластичної муфти. Допуск співвісності осей валів 0,1 мм у діаметральному вираженні. Передача на вал радіальних та осьових навантажень з боку приводу не допускається.
• Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, налаштування якого не повинно перевищувати номінального тиску на виході, а витрата клапана повинна бути не менше подачі насоса.
• Об'єм бака повинен бути не менше двох хвилин подачі насоса.
• Всмоктуючий та зливальний трубопроводи повинні бути занурені в бак на глибину близько двох діаметрів труби від дна.
• Трубопроводи повинні бути з плавними згинами, ретельно очищені, мати надійне ущільнення у місці приєднання до насоса. Всмоктуючий трубопровід повинен бути по можливості коротким з мінімальною кількістю згинів.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.
