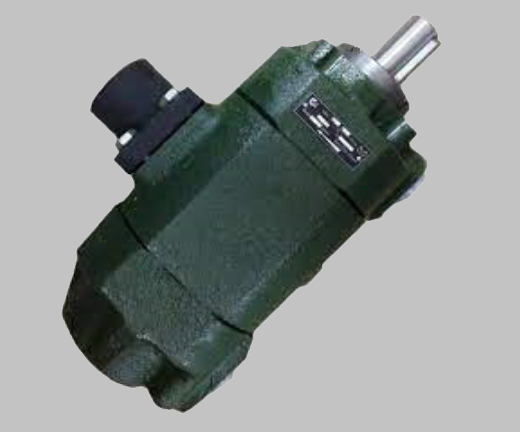

Насос НПл 63-125/6,3 гідравлічний пластинчастий двопоточний

НПл 63-125/6,3 пластинчастий гідронасос 2-потоковий габариту 2+2

НПл 63-125/6,3 відноситься до 2-х потокових насосів габариту 2+2 з нерегульованим потоком оливи і номінальним тиском на виході 6,3 МПа. Призначений термін служби складає 5000 мотогодин. У його корпусі об'єднані два однопотокові насоси. Він має один всмоктуючий отвір, який розташований у кришці, і два нагнітальні, тобто нагнітання оливи відбувається двома незалежними потоками.

Усередині корпусу встановлений комплект робочих деталей: статор, ротор, пластини, диски, вал. Однопотокові і двопотокові насоси працюють за одним і тим же принципом. При обертанні валу пластини переміщуються в пазах ротора відповідно до форми внутрішньої поверхні статора. Камера, оточена пластинами, статором і ротором, змінює свій об'єм: при з'єднанні з каналами всмоктування вона розширюється, наповнюючись рідиною з магістралі всмоктування, а при з'єднанні з каналами нагнітання стискається, виштовхуючи робочу рідину магістраль нагнітання.

Даний пристрій є вдосконаленою версією гідронасоса 50Г12-25 АМ.

Пластинчасті насоси НПл, завдяки плавній подачі, низькому рівню шуму, простоті ремонту та надійності, отримали широке застосування в промисловій та верстатній гідравліці. Однак через їх великі розміри та вагу, а також щодо невисокої потужності, такі насоси практично не використовуються в гідроприводах мобільної техніки.

В насосах НПл в якості гідравлічної рідини в насосах НПл використовується очищена мінеральна олива, яка повинна відповідати наступним вимогам

Для забезпечення більшої надійності при малій в'язкості та більшому навантаженні рекомендується тонкість фільтрації 10 мкм.

Розшифровка умовного позначення насоса НПл63-125/6,3

Габаритні та приєднувальні розміри насосу НПл-63-125/6.3

Технічні характеристики гідронасоса НПл63-125/6.3

Технічні характеристики насоса НПл 125-12,5/6.3 відповідають даним моделей НПл 63/6.3 і НПл 125/6.3, а його потужність дорівнює сумі потужностей кожного з цих насосів.

Монтаж та експлуатації гідронасосу НПл 63-125/6.3

• Насос може встановлюватись у будь-якому положенні. Перед запуском його потрібно заповнити робочою рідиною та налаштувати запобіжний клапан на мінімальний рівень.
• Трубопроводи повинні мати плавні вигини, бути ретельно очищеними та надійно ущільнені при з'єднанні з насосом.
• Всмоктуючий трубопровід повинен бути якомога коротшим, з мінімальною кількістю вигинів. Діаметр і довжина всмоктувального трубопроводу, а також додаткові з'єднання повинні бути обрані так, щоб швидкість рідини не перевищувала 1,5 м/с, а тиск на вході в насос становив 0,08...0,12 МПа.
• З'єднання валу насоса з приводним валом виконується з використанням еластичної муфти з допуском співвісності 0,1 мм. Необхідно уникати передачі радіальних та осьових навантажень на вал з боку приводу.
• Для захисту від перевантажень слід встановити запобіжний клапан, налаштувавши його на номінальний тиск на виході з витратою не менше подачі насоса.
• Об'єм бака повинен забезпечувати щонайменше двохвилинну подачу насоса.
• Всмоктуючий та зливальний трубопроводи повинні занурюватися в бак на глибину близько двох діаметрів труби від його дна. Перед наповненням бака робочою рідиною слід ретельно промити, а заливку рідини проводити через фільтр.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.
