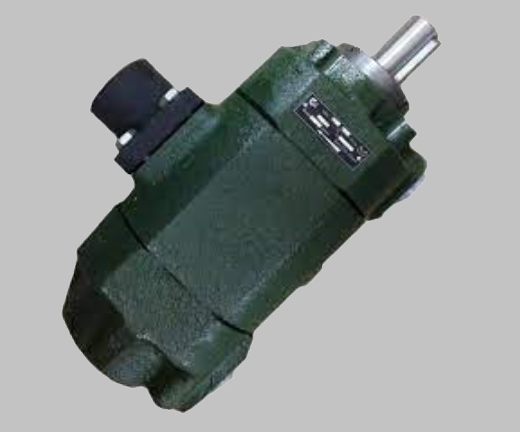

Насос НПл 80-80/6,3 пластинчастий

НПл 80-80/6,3 гідронасос пластинчастий нерегульований двопоточний габарита 2+2

НПл 80-80/6.3 — це гідравлічний пластинчастий насос з нерегульованою подачею, який створює потік і тиск робочої рідини в гідросистемі. Його попередник — гідронасос 70Г12-24 М. Насос НПл 80 80 6.3 є 2-потоковим, в якому олива всмоктується через загальний отвір, а нагнітання відбувається двома незалежними потоками. Його принцип роботи такий самий, як і однопотокових насосів. При обертанні валу пластини переміщуються в пазах ротора відповідно до профілю внутрішньої поверхні статора. Камера під час з'єднання з каналами всмоктування між пластинами, статором, ротором збільшує свій об'єм і заповнюється робочою рідиною, що надходить з магістралі всмоктування, а під час з'єднання з каналами нагнітання зменшує свій об'єм, витісняючи робочу рідину в магістраль нагнітання.

Ця модель використовується в гідроприводах металорізальних верстатів, пресів та іншому промисловому устаткуванні, де необхідний тиск 6,3 МПа та нерегульований за величиною потік робочої рідини з постійним тиском.

Рекомендована гідравлічна рідина для насосів НПл — мінеральна олива ІГП-38, ВНДІ НП-403 та ін. з наступними параметрами

Технічні характеристики даного насоса аналогічні даним відповідних однопотокових моделей, а його потужність дорівнює сумі їх потужностей.

Технічні характеристики насоса НПл80-80/6.3

Габаритні та приєднувальні розміри насосу НПЛ-80-80/6.3

Монтаж та експлуатація гідронасосу НПл 80-80/6,3

• Насос можна встановлювати у будь-якому положенні.
• Перед першим пуском в насос заливається робоча рідина і викручується гвинт запобіжного клапана до нульового налаштування.
• Перед заливанням робочої рідини бак слід ретельно промити. Заливання робочої рідини в бак проводити тільки через фільтр.
• З'єднання вала насоса з приводним валом виконувати за допомогою еластичної муфти. Допуск співвісності осей валів 0,1 мм у діаметральному вираженні. Передача на вал радіальних та осьових навантажень з боку приводу не допускається.
• Всмоктуючий та зливальний трубопроводи повинні бути занурені в бак на глибину близько двох діаметрів труби від дна.
• Трубопроводи повинні бути з плавними згинами, ретельно очищені, мати надійне ущільнення у місці приєднання до насоса. Всмоктуючий трубопровід повинен бути по можливості коротким з мінімальною кількістю згинів.
• Для захисту насоса і гідросистеми від перевантажень необхідно встановити запобіжний клапан, налаштування якого не повинно перевищувати номінального тиску на виході, а витрата клапана повинна бути не менше подачі насоса.
• Об'єм бака повинен бути не менше двох хвилин подачі насоса.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

Розшифровка умовного позначення насоса НПл 80 80 6.3

Якщо ви підбираєте пластинчастий насос і вам важко визначитися з вибором, наші експерти завжди готові надати кваліфіковану консультацію. Ми допоможемо підібрати та купити гідронасос НПл80-80/6,3 або інший тип, що ідеально підходить для вашого обладнання. Завжди раді клієнтам!
