Насос НПл 80-5/16 пластинчастий 2-поточний

НПл 80-5/16 насос гідравлічний пластинчастий двопотоковий габариту 2+1

Гідронасос НПл 80-5/16 являє собою покращену версію насоса 5БГ12-25 АМ і є двопоточним пластинчастим пристроєм з вихідним тиском 16 МПа та нерегульованим за величиною потоком робочої рідини. У його корпусі встановлені комплекти двох однопоточних насосів. Насос має загальний всмоктуючий отвір і два нагнітальні, тобто олива подається двома незалежними потоками. Принцип роботи цієї моделі аналогічний однопотоковому насосу. Коли вал починає обертатися, камера (між пластинами, статором і ротором) при з'єднанні з каналами всмоктування збільшує свій об'єм і заповнюється робочою рідиною, що надходить із магістралі всмоктування. При з'єднанні з каналами нагнітання камера зменшує об'єм, витісняючи робочу рідину в магістраль нагнітання.

Гідронасоси НПЛ працюють на мінеральній оливі ІГП-38, ВНДІ НП-403 та іншими з чистотою не нижче 12-го класу, фільтрацією не більше 25 мкм, в'язкістю 25-213 мм2/с та температурою -10°-+60°C.

Застосовується НПл 80-5/16 у промисловій гідравліці металорізальних верстатів, пресів та ін., але рідко використовується в мобільній техніці через габарити, вагу та відносно невисоку потужність.

Напрямок обертання валу – правий. Призначений термін служби – 5000 мотогодин.

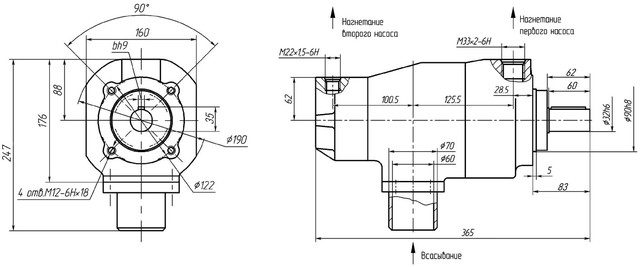

Габаритно-приєднувальні розміри насосу НПЛ-80-5/16

Монтаж та експлуатація насосу НПл80-5/16

• Насос встановлюється у будь-якому положенні. Перед запуском його потрібно заповнити робочою рідиною та повернути гвинт запобіжного клапану на нульове налаштування.
• Трубопроводи повинні мати плавні вигини, бути ретельно очищеними та надійно ущільнені при з'єднанні з насосом.
• Всмоктуючий трубопровід повинен бути якомога коротшим, з мінімальною кількістю вигинів. Діаметр і довжина всмоктувального трубопроводу, а також додаткові з'єднання повинні бути обрані так, щоб швидкість рідини не перевищувала 1,5 м/с, а тиск на вході в насос становив 0,08...0,12 МПа.
• З'єднання валу насоса з приводним валом виконується з використанням еластичної муфти з допуском співвісності 0,1 мм. Необхідно уникати передачі радіальних та осьових навантажень на вал з боку приводу.
• Для захисту від перевантажень слід встановити запобіжний клапан, налаштувавши його на номінальний тиск на виході з витратою не менше подачі насоса.
• Об'єм бака повинен забезпечувати щонайменше двохвилинну подачу насоса.
• Всмоктуючий та зливальний трубопроводи повинні занурюватися в бак на глибину близько двох діаметрів труби від його дна. Перед наповненням бака робочою рідиною слід ретельно промити, а заливку рідини проводити через фільтр.
• Гідросистема повинна забезпечувати запобігання повному зливу робочої рідини з насоса після його зупинки.

Технічні характеристики гідронасоса НПл 80-5/16

Технічні параметри цієї моделі аналогічні параметрам відповідних однопотокових насосів, а його потужність дорівнює сумі їх потужностей.

Розшифровка умовного позначення марки насоса
