Насос НПл 56-20/16 двопоточний пластинчастий

Насос НПл 56-20/16 гідравлічний пластинчастий 2-потоковий габариту 2+1

Гідронасос НПл56-20/16 об'єднує два насоси НПл 56/16 та НПл 20/16. В його корпусі встановлені робочі комплекти цих двох насосів. Має загальний всмоктуючий отвір, а нагнітання оливи здійснюється двома незалежними потоками. Застосовується він у гідроприводах металорізальних, метало- та деревообробних верстатів, пресів та іншого обладнання, де потрібний тиск 16 МПа та нерегульований потік олії з постійним тиском. Цей насос відноситься до габариту 2+1. Принцип роботи цієї моделі такий, як і однопотокового насосу. Напрямок обертання валу — правий. Термін служби насоса, встановлений виробником, становить 5000 мотогодин.

Попередня версія даного насоса — 25БГ12-24 М (часткова взаємозамінність).

Технічні характеристики насоса аналогічні відповідним моделям однопотокових насосів, а його потужність дорівнює сумі їх потужностей.

Технічні характеристики насоса НПл-56-20/16

Технічні умови для робочої рідини

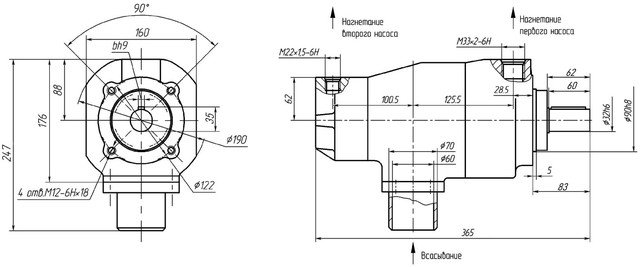

Габаритно-приєднувальні розміри гідронасосу НПл56-20/16

Рекомендації щодо встановлення та експлуатації насосу НПл 56 20 16

• Насос може бути встановлений у будь-якому положенні.
• Перед запуском слід налити робочу рідину в насос та настроїти гвинт запобіжного клапана до мінімального рівня.
• Трубопроводи повинні мати плавні вигини, бути ретельно очищеними та мати надійне ущільнення при приєднанні до насоса.
• Всмоктуючий трубопровід повинен бути якомога коротшим з мінімальною кількістю вигинів. Діаметр і довжина всмоктувального трубопроводу, а також додаткові з'єднання повинні бути обрані таким чином, щоб швидкість робочої рідини не перевищувала 1,5 м/с, а абсолютний тиск на вході в насос становив 0,08 ... 0,12 МПа.
• З'єднання валу насоса з приводним валом виконується з використанням еластичної муфти з допуском співвісності осей валів 0,1 мм у діаметральному вираженні. Необхідно уникати передачі радіальних та осьових навантажень на вал з боку приводу.
• Для захисту від перевантажень слід встановити запобіжний клапан, налаштування якого не повинно перевищувати номінальний тиск на виході, а витрата клапана повинна бути не меншою за подачу насоса.
• Об'єм бака повинен забезпечувати щонайменше двохвилинну подачу насоса.
• Всмоктуючий та зливальний трубопроводи повинні занурюватися в бак на глибину близько двох діаметрів труби від його дна. Перед наливанням робочої рідини бак слід ретельно промити, а заливання рідини проводити лише через фільтр.
• Після зупинки насоса гідросистема повинна забезпечувати захист повного зливу робочої рідини

Розшифровка умовного позначення марки насоса
