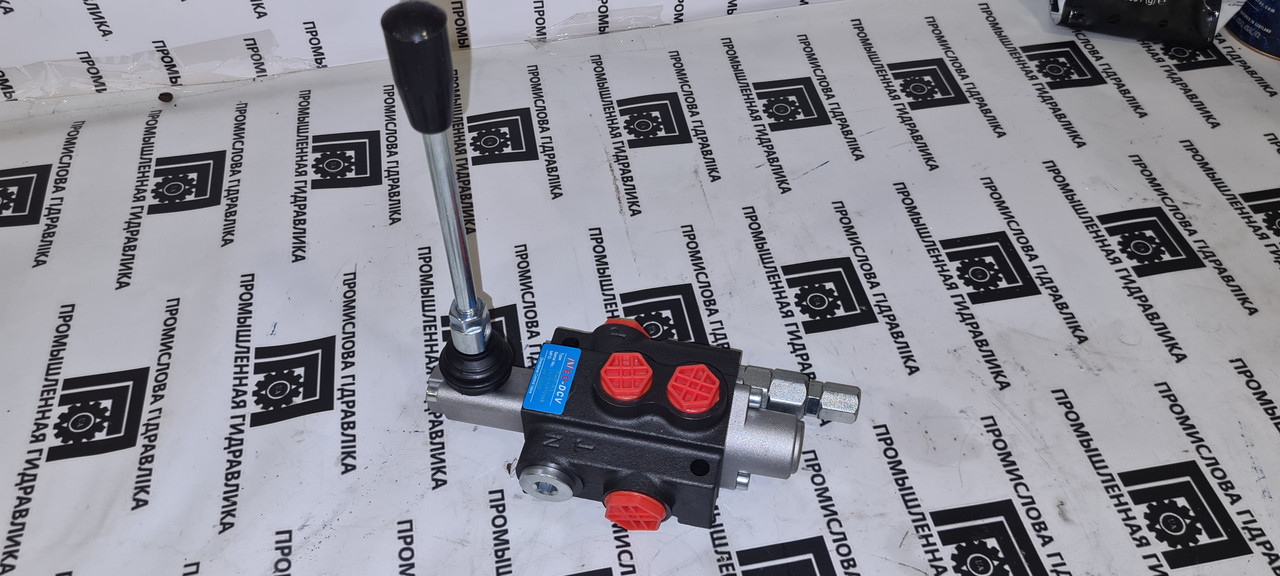

Гідророзподільник із плаваючим режимом

Гідророзподільники відіграють важливу роль у гідравліці, оскільки вони не лише керують напрямком рідини, а й регулюють тиск у системі. Без цього компонента гідросистема буде непрацездатною. За функціональністю ці пристрої діляться на дроселюючі та напрямні. Розподільники напрямного типу керують лише відкриттям та закриттям каналів для руху рідини. На відміну від них, моделі з ефектом дроселювання здатні керувати як рухом потоку, так і витратою, збільшуючи або зменшуючи його, частково або повністю відкриваючи або закриваючи канал. Дроселювання дозволяє плавніше керувати потоком, особливо це помітно в роботі навісного обладнання. Для гідравлічних розподільників, які встановлюються на спецтехніку з навісним і причіпним обладнанням, розроблена спеціальна функція — плаваючий режим. Далі поговоримо про такі пристрої.

Гідравлічний розподільник з плаваючим режимом. Особливості та принцип роботи.

Гідророзподільник з плаваючим режимом, його особливості

Якщо навісний чи причіпний пристрій примусово опускати в землю, це може його пошкодити. Плаваюче положенням розподільника дозволяє виконувати вільні рухи вгору і вниз, і тим самим навісне обладнання може безпечно і точно повторювати контури поверхні.

Якщо говорити про конструктивні особливості, то плаваючий гідророзподільник, на відміну від механізма стандартного виконання, має додатково ще одне четверте положення важеля — плаваюче. Управління запірними золотниковими елементами здійснюється за допомогою переведення важеля в потрібне положення. Тобто, змінюючи положення важеля, золотник можна встановлювати на 4 режими: нейтральний, підйом, опускання і плаваючий.

Гідравлічний розподільник з плаваючим положенням, принцип дії

Принцип роботи розподільника за різних режимів наступний:

1. У режимі "нейтральний" золотник блокує канали, що з'єднують порожнини для нагнітання та зливу між розподільником та гідроциліндром. Поршень утримує оливу, що знаходиться в порожнинах циліндра. У цьому положенні відкривається зливальний канал, дозволяючи оливі пройти через розподільник в зливний бак, не виконуючи ніякої роботи.
2. У режимі "підйом" золотник відкриває шлях оливі з лінії нагнітання в підпоршневу порожнину циліндра. Це призводить до руху поршня зі штоком та підйому навісного пристрою.
3. "Примусове опускання" потрібне лише у випадках примусового заглиблення робочих органів сільськогосподарської техніки. В цьому режимі олива прямує у верхню порожнину циліндра, що викликає втягування поршня зі штоком. Важелі навіски опускаються і відбувається силове заглиблення знаряддя. Цей режим застосовується під час роботи бульдозерів, тракторів з ямокопачами.
4. При активації “плаваючого” режиму олива, що надходить від насоса, прямує в бак. Обидві частини гідроциліндра з'єднуються із зливною частиною розподільника і олива вільно проходить в обидві порожнини гідроциліндра. Це призводить до опускання підвісного інструменту під впливом його власної ваги та безпечного заглиблення робочих елементів в грунт. При роботі в цьому режимі золотник залишається в плаваючому положенні, що дозволяє опорним колесам обладнання вільно дотримуватися контурів поля.

Гідророзподільники можуть виготовлятися як з функцією фіксації золотника так і без. Функція "з фіксацією" означає, що оператор встановлює важіль у певне положення, і він залишається в ньому до моменту механічного перемикання на інше положення. Існують плаваючі розподільники, у яких всі 4 режими фіксуються. Також є варіант, у якому в режимах “спуск” та “підйом” відбувається автоповернення до “нейтрального”, а “плаваючий” режим фіксується.

Розподільник з плаваючим положенням. Виробники, моделі та застосування

Є багато виробників, які виготовляють гідророзподільники, і серед них такі, як Badestnost, Hydro-pack, Akon, OMFB, Galtech, Warynski.

Badestnost — компанія, яка була заснована в 1902 р. і з 1978 р. спеціалізується на виробництві гідравлічних розподільників. Далі розглянемо моделі цього виробника, їх конструктивні та технічні характеристики.

Бадестност виробляє моноблочні та секційні розподільники золотникового типу з ручним, механічним, гідравлічним, електрогідравлічним, електромагнітним та пневматичним керуванням. Асортимент продукції складається із високоякісних гідророзподільників різних модифікацій стандартного та спеціального виконання.

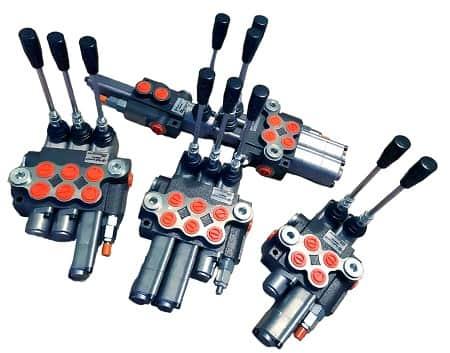

Стандартна серія включає моделі Р40, Р80 і Р120, що широко застосовуються в спеціалізованій та сільськогосподарській техніці. Пропускна здатність цих моделей становить 40-160 л/хв, робочий тиск — 250-315 Бар. Ручні розподільники даного типу виробляються в моноблочному корпусі із високоякісного чавуну та можуть мати від 1 до 7 секцій. Залежно від виду виконуваних робіт, плаваючий режим гідророзподільника, можна встановити на будь-яку одну, кілька або всі його секції.

Механічні розподільники виготовляються з функцією автоматичного повернення або фіксації.

Розподільник з плаваючим положенням встановлюють на техніку, яка працює з навісним чи причіпним обладнанням у сільському господарстві, будівництві, лісозаготівельній та інших спеціалізованих галузях. Також його використовують у кранових установках, підйомниках та маніпуляторах.

Якщо ви шукаєте якісний гідророзподільник з плаваючим режимом, то зверніть увагу на асортимент мобільної гідравліки, представлений у нашому каталозі. У нас гарні ціни та великий вибір. Сподіваємось, що ви знайдете там пристрій, який вам потрібно і залишитесь задоволеними.
