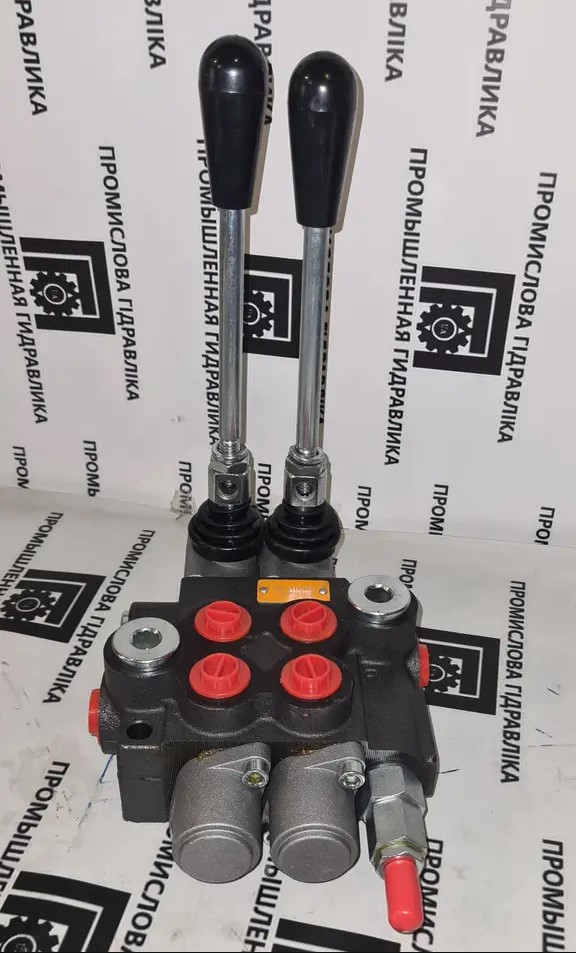

Розподільник гідравлічний 2-х секційний

Для ефективного функціонування гідросистеми важливо належним чином організувати порядок роботи гідронасосу та гідравлічного циліндра, мотора. Цей порядок контролюється за допомогою спеціального пристрою — гідравлічного розподільника. Він змінює напрямок руху робочої маси, контролює її запуск та зупинку, і як наслідок, управляє відповідними виконавчими органами.

Гідророзподільник двосекційний, як влаштований та його моделі

У цій статті ми розглянемо двосекційні розподільні пристрої, тому вона може бути корисною для тих, хто збирається купити розподільник двосекційний. Далі буде детальний огляд цього пристрою.

Розподільник двохсекційний: його конструкція

Секційний гідророзподільник вважається найбільш розповсюдженим видом гідроапаратури для розподілу робочої рідини. Це зумовлено зручністю у виробництві, складанні та подальшому ремонті. Пристрій складається зі стандартних компонентів, і його характеристики і конструкцію можна швидко змінити, додавши або замінивши відповідні елементи.

Розподільник двохсекційний має:

• 2 секції та служить для управління двома робочими органами. Кожна секція обладнана вхідними та вихідними портами для з'єднання з гідросистемою.
• 2 золотникових клапани (золотники). Вони служать регулюючими та направляючими механізмами, спрямовуючи потік рідини від джерела живлення до виконавчого органу техніки залежно від положення важеля управління.
• Загальний запобіжний клапан, встановлений на вході, який захищає гідросистему від надлишкового тиску.

Гідророзподільник 2-х секційний: моделі

Цей тип пристроїв виготовляється різними вітчизняними та зарубіжними виробниками такими, як Badestnost, Hydro-pack, Гідросила, Galtech, GMS Hydraulic, Hiposan та інші. Деякі моделі є універсальними, придатними для використання в різних транспортних засобах, тоді як інші придатні лише для певних видів техніки. На українському ринку особливою популярністю користуються моделі 2Р40, 2Р80 і 2Р120 виробника Бадестност, тож розглянемо їх більш детально.

Компанія Badestnost виробляє гідророзподільники стандартного та спеціального виконання. 2P40, 2P80 та 2P120 належать до розподільників стандартної серії. Вони мають робочий тиск 250 Бар та продуктивність 40-160 л/хв. Можуть бути виконані з ручним, електрогідравлічним, електромагнітним, пневматичним, комбінованим способом керування, серед яких ручний найбільш поширений.

Розподільники обладнані золотниковими запірно-регулюючими елементами з трьома положеннями. Використовуються для регулювання тиску робочої рідини в гідросистемі, зміни напрямку потоку і розвантаження насоса, коли золотники перебувають у нейтральному положенні. Ці пристрої дозволяють реверсувати рух робочих органів, зупиняти їх, а також виконувати інші операції згідно з гідравлічною схемою.

Гідророзподільник 2-х секційний має моноблочний чавунний корпус. Золотники встановлені паралельно один одному, виготовлені з високою точністю. Це гарантує відсутність витоків при роботі під тиском та мінімізацію перепадів тиску при перемиканні положень золотника.

Розподільники 2Р40, 2Р80, 2Р120 можуть виготовлятися з такими типами положення гідрозолотника:

• фіксуюче;
• з пружинним поверненням;
• плаваюче положення.

Опція “плаваючий режим” є необхідною для керування навісним і причіпним обладнанням тракторів, комбайнів, міні-тракторів, плугів, борін, сівалок та іншого. Далі мова піде про розподільники з цим режимом.

Розподільник гідравлічний 2-х секційний з плаваючим режимом

При примусовому заглибленні в землю причіпного чи навісного обладнання воно може зламатися. Функція плавання дозволяє вільно опускати навіску під власною вагою та безпечно її занурити в грунт. В залежності від виконуваних робіт, плаваюче положення може встановлюватися на один чи всі гідрозолотники.

Гідророзподільник може функціонувати у чотирьох режимах:

• Нейтральний. При відкритому перепускному клапані робоча рідина зливається,  золотники блокують канали, утримуючи попереднє положення гідроприводу. Поршень фіксується, що призводить до розвантаження гідросистеми.
• Підйом. Закривається клапан зливу, золотник направляє масло з нагнітального каналу в магістраль підйому циліндра. Виконавчі органи піднімаються вгору.
• Опускання. Закриття клапана зливу призводить до надходження оливи з нагнітального каналу до магістралі зворотної порожнини гідроциліндра. Це забезпечує опускання та утримання пристрою на заданій позиції.
• Плаваючий режим.  Обидві порожнини гідродвигуна та злив з'єднуються, припиняється подача рідини. Золотник опускається і фіксується, з'єднуючи гідроциліндр із зливною лінією. У цьому положенні поршень циліндра звільняється від тиску гідравлічної рідини, що дозволяє навісному пристрою переміщатися під впливом зовнішніх сил (власна вага) і безпечно заглиблюватися в грунті.

Розподільники можуть бути з функцією фіксації або без неї. Функція "з фіксацією" передбачає, що оператор встановлює рукоятку у певне положення, і вона залишається там до того моменту, коли механічно перемикається в інше положення. Існують гідророзподільники, в яких всі 4 положення фіксуються. Також є варіант, при якому в режимах "підйом" та "спуск" автоматично відбувається повернення до "нейтрального" положення, а "плаваючий" режим залишається фіксованим.

Гідророзподільник 2-х секційний: як правильно вибрати та де вигідно купити?

Як вдало купити розподільник двосекційний?

При виборі гідравлічного розподільника потрібно враховувати:

• параметри техніки та її навіски, на якій планується встановити розподільник (марка, модель, місце встановлення, тип підключення, сумісність із вимогами виробника);
• інтенсивність навантаження та характер робіт, які будуть виконуватися;
• кліматичні умови експлуатації;
• технічні характеристики гідронасоса;
• технічні та конструктивні характеристики гідророзподільника;
• його тип управління (ручний, електромагнітний, електрогідравлічний, пневматичний або ін);
• гарантія якості, виробник та оригінальність.

Іноді вибрати потрібний варіант може бути досить складно. У таких випадках рекомендується звернутися за консультацією до фахівця з гідравліки, який врахує всі ці вимоги та надасть вам компетентні поради. Фахівці компанії "Промислова гідравліка" мають 10-річний досвід у цій галузі, тому нададуть вам професійну консультацію та допоможуть з вибором.
