Гідророзподільник з ручним керуванням

Розподільник гідравлічний — один з основних компонентів гідросистеми, призначений для контролю потоку та напрямку гідравлічної рідини в ній. Цей пристрій забезпечує управління широким спектром функцій, таких як підйом та опускання робочих органів, переміщення або обертання механізмів. За допомогою розподільника оператор спецтехніки може регулювати швидкість та напрямок руху, а також застосовувати необхідну силу для виконання поставлених завдань.

За способом управління гідророзподільники поділяються на електрогідравлічні, електромагнітні, пневматичні, гідравлічні, комбіновані та ручні. У цій статті йтиметься якраз про останні із золотниковим запірно-регулюючим елементом.

Гідророзподільник з ручним керуванням: устрій, принцип дії,  переваги та сфери застосування

З чого складається та як працює розподільник гідравлічний з ручним керуванням?

Гідравлічний розподільник на ручному керуванні має просту конструкцію. Він складається із корпусу з каналами та гніздами, кришки, золотника, запобіжного клапану

та важеля, за допомогою якого і керують пристроєм, переміщуючи його у потрібне положення. Золотниковий клапан може мати плоску форму чи циліндричну зі змінним діаметром.

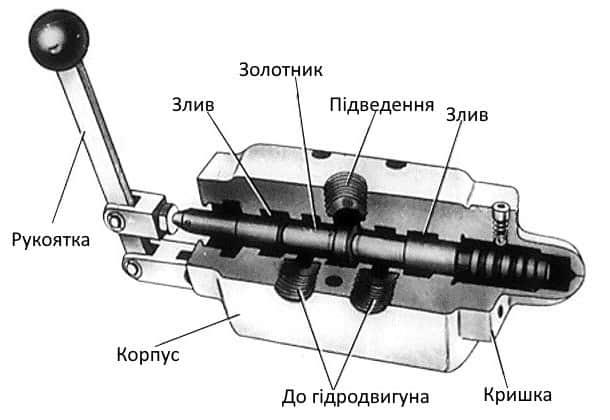

Устрій гідророзподільника ручного

Ручний розподільник в стандартному виконанні має три позиції золотникового елементу: нейтральну та дві робочі (підйом та опускання)

У вихідному нейтральному положенні канали розподільника блокуються, і олива від насосу не надходить у камери циліндра, а прямує на злив в бак. Шток і виконавчий орган залишаються нерухомими.

При переміщенні золотника вліво олива прямує каналами в корпусі розподільника і через трубопроводи в ліву камеру гідравлічного циліндра, викликаючи висування штока.

При переміщенні золотника вправо олива починає надходити в праву камеру гідроциліндра, тоді як з лівої камери рідина прямує на злив у бак. І тут шток втягується. Таким чином, робочий механізм починає рухатись в певному напрямку в залежності від обраного положення золотника.

Які переваги мають та де застосовуються механічні гідророзподільники?

Ручні розподільники:

• Універсальні;
• компактні;
• прості в установці та експлуатації;
• ремонтопридатні;
• мають тривалий термін служби;
• підходять для роботи в умовах високого тиску (до 32 МПа), а також при низьких і високих температурах в діапазоні від –40 °С до 70 °С;
• мають доступні ціни.

Ці розподільні пристрої використовуються як в гідросистемах мобільної техніки (трактори, комбайни, екскаватори, бульдозери, грейдери, бульдозери, навантажувачі, крани, бетонозмішувачі, сміттєвози та ін.), так і в промисловій гідравліці (верстати, преси, дровоколи).

Розподільник з ручним керуванням. Види, їх конструктивні і технічні характеристики

Ручні гідророзподільники по конструктивному виконанню можуть бути:

• Моноблочними. Мають монолітний литий корпус, в якому може розміщуватися від 1 до 7 секцій. Додавати чи прибирати секції неможливо. Конструкція компактна та легка.
• Секційними. Складаються з окремих секцій (блоків), що дає можливість одночасно керувати кількома робочими органами. У вузли при необхідності можна додавати додаткові секції, а також замінити або відремонтувати окремий блок у разі його несправності. Але вони більші за розміром та вагою, чим моноблоки.

Розглянемо деякі моделі механічних гідророзподільних пристроїв, які користуються попитом.

Які особливості та характеристики у розподільників Р40, Р80, Р120?

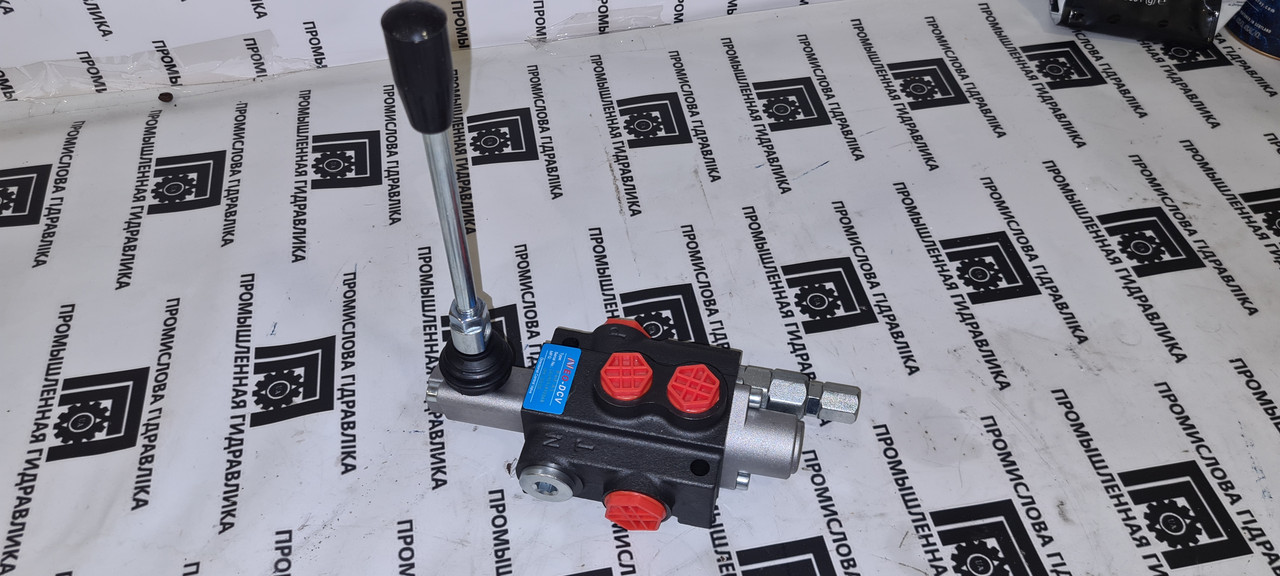

Гідророзподільники з ручним керуванням Р40, Р80 та Р120 (Болгария, Badestnost) аналогічні за принципом роботи та функціями. Відрізняються вони витратою робочої рідини в хвилину, яка складає відповідно 40-60 л/хв, 80-100 л/хв, 120-160 л/хв. Призначені дані пристрої для керування та регулювання потоку рідини між гідравлічним насосом та виконавчими механізмами, такими як циліндри, гідромотори. Виготовляються з різною кількістю золотників (1-7), з можливістю паралельного або послідовного розподілу, а також із запобіжним клапаном або без нього. Корпус виробляється із чавуну EN-GJL300, а гідрозолотник — з вуглецевої сталі із твердим хромуванням. Для кріплення розподільника використовуються 2-3 болти діаметром М8.

Технічні характеристики Р40, Р80, Р120

• Номінальний тиск — 250 Бар.
• Максимальний робочий тиск — P=315 Бар; T=50 Бар; A, B=300 Бар.
• Номінальна витрата робочої рідини — 40, 80, 120 л/хв.
• Максимальна витрата робочої рідини — 60, 80, 160 л/хв.
• Витік (A, B-T) — 5–30 см3/хв.
• Хід золотника — ± 6–10 мм.
• Зусилля усунення — не більше 200-300 N по осі усунення.
• Робоча рідина — гідравлічна олива на основі мінеральної оливи.
• В'язкість — 12–800 мм2/с
• Температура рідини — -15 °C –+80 °C.
• Фільтрування — 10 к NAS 1638.
• Температура навколишнього середовища — -40 °C–+60 °C.
• Приєднувальні отвори — внутрішні різьблення.
• Кількість робочих секцій — 1-7.
• Тип — моноблок.

Універсальні ручні гідророзподільники можуть бути виконані як з функцією автоповернення, так і з фіксацією золотника в кожному положенні. Також доступна додаткова опція — плаваюче положення, яка може бути встановлена на будь-яку кількість секцій. Гідророзподільник з плаваючим положенням є важливою розробкою для управління навісним і причіпним обладнанням, тому що захищає гідросистему техніки від гідроударів та поломок. Крім того, розподільники можуть оснащуватися  функцію пропорційного керування потоком робочої рідини, що дозволяє плавно регулювати швидкість робочого органа, м'яко прискорювати або гальмувати його.

Таким чином, різноманітність гідророзподільників з механічним керуванням забезпечує можливість їх застосування у різних гідравлічних системах для досягнення максимальної продуктивності. У компанії "Промислова гідравліка" представлений широкий асортимент гідророзподільників із ручним керуванням для різної техніки. В наявності безліч компонентів для гідросистем машин і механізмів різних виробників за вигідними цінами. Доставка здійснюється в будь-який регіон України, а на гідравліку надається гарантія на 12-18 місяців. Замовляйте!
