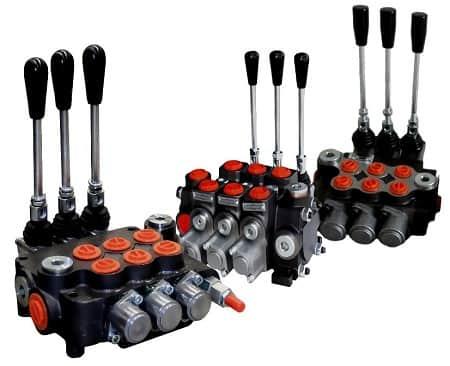

Розподільник гідравлічний 3 х секційний

Важливу роль у роботі гідросистеми відіграє управління виконавчими гідродвигунами. Це управління здійснюється за допомогою гідравлічних розподільників, які, як диригенти, задають необхідну послідовність дій. Ці пристрої, залежно від зовнішніх сигналів, запускають, зупиняють або змінюють у системі напрямок потоку.

Сільськогосподарські, дорожньо-будівельні машини часто використовують гідроапарати золотникового типу, які врівноважені для роботи під тиском рідини в радіальному і осьовому напрямках. Їхня компактність, технологічність і можливість регулювання витрати рідини значно розширюють область їх застосування в гідроприводах.

У цій статті йтиметься саме про золотникові розподільники з трьома секціями.

Гідравлічний розподільник 3 х секційний: особливості, переваги

Корпус гідророзподільника, як правило, виготовляють із високоміцного чавуну.

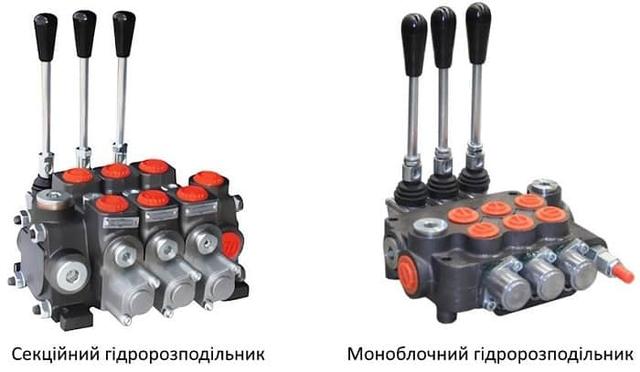

За його конструктивним виконанням пристрої поділяються на моноблочні та секційні.

У секційних розподільниках золотники розміщуються в окремих робочих корпусах, які поєднані з напірними та зливними секціями в один блок. У цих секціях можуть бути встановлені запобіжні гідроклапани. У разі моноблочного виконання всі золотники та клапани, включаючи запобіжні, зворотні та підживлювальні, розміщуються в окремих секціях усередині єдиного корпусу.

Монокорпусні та секційні гідравлічні розподільники мають свої плюси та мінуси. Секційні розподільники дозволяють комбінувати секції для створення оптимальних гідравлічних схем та забезпечують більш доступний та зручний ремонт за рахунок можливості заміни окремих секцій. Однак вони дорожчі в порівнянні з моноблочними аналогами, мають більшу вагу та габарити, а також можуть наражатися на ризик витоку оливи через природне зношування ущільнювачів між секціями. Монолітні розподільники мають надійний корпус, менші розміри і вагу, а також високу продуктивність. Однак їх головним недоліком є обмежені можливості налаштування під різні потреби та дорожчий ремонт через необхідність заміни всього корпусу цілком.

Гідророзподільник 3 х секційний: будова, типи

Як говорить сама назва, розподільник гідравлічний 3 секційний складається з трьох секцій, які оснащуються напрямним механізмом — золотниковим запірним елементом (золотником). Він, залежно від положення ручки або іншого пристрою керування, спрямовує потік рідини від насоса до робочого органу машини (гідроциліндр, гідромотор). Напірна секція часто об'єднана зі зливною. Зазвичай у напірній секції встановлюється запобіжний клапан, який забезпечує захист гідросистеми від надмірного тиску.

Трисекційні розподільники поділяють за різними ознаками, але найбільш поширеною є класифікація за способом управління. Вони можуть бути:

• з ручним (механічним) керуванням;
• електромагнітним (електричним);
• електрогідравлічним (гідравлічним);
• з електромагнітним управлінням і механічним дублюванням.

Гідравлічні розподільники виготовляють багато виробників. Це Danfoss, Parker, Walvoil, Badestnost, Galtech, GMS Hydraulics, Hydro-pack, HYVA та інші. В цій статті звернемо увагу на альтернативу дорогій продукції Danfoss, Parker — вироби Badestnost (Болгарія), які гарно зарекомендували себе з погляду співвідношення ціни та якості.

Розподільник трисекційний: моделі та характеристики

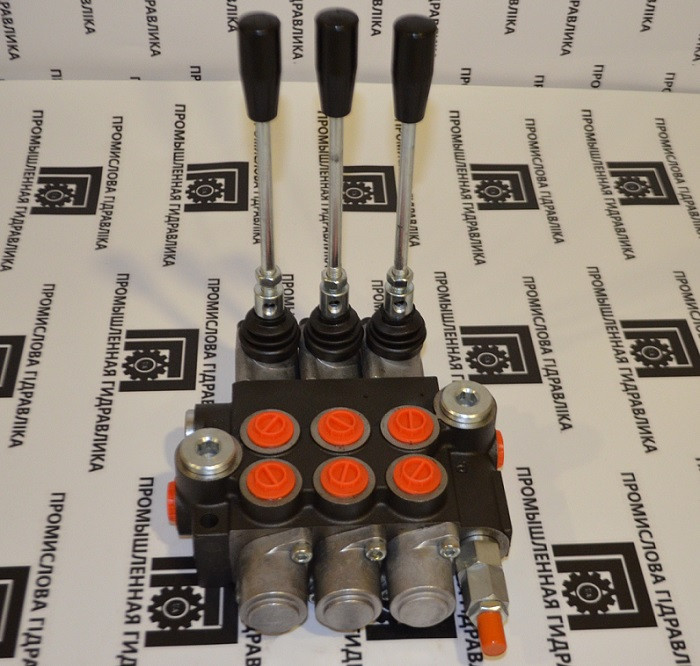

Гідророзподільник на 3 секції з ручним управлінням

3R40, 3P80 і 3P120 — дивертори з ручним керуванням, виконані у вигляді моноблоку, які складаються із чавунного корпусу, золотника, запобіжного клапану, важеля. Має такий розподільник 3 секції. Регулювання потоку робочої рідини та управління робочим органом відбувається шляхом переміщення важеля у необхідне положення. Хоча такий механізми управління вимагає мінімального обслуговування, проте робота оператора ускладнюється тим, що потрібно докладати більше фізичних зусиль для переміщення рукоятки. Завдяки своїй компактності, простоті в установці та експлуатації, помірній ціні механічні гідророзподільники широко використовуються не тільки в мобільній техніці, але і в промисловій гідравліці. Наприклад, різні преси (для вторинної сировини, макулатурні, брикетувальні), верстати, а також сільськогосподарські, дорожні, будівельні машини, техніка спецпризначення.

Дані гідророзподільники можуть бути виконані з фіксацією положення гідрозолотника, з пружинним поверненням із робочих позицій в нейтральну. Також є спеціальна опцію — “плаваюче положення”.

Функція фіксації передбачає, що положення важеля залишається постійним доти, поки оператор не змінить його вручну. Це забезпечує стабільність та надійність управління гідравлічними системами.

Функція автоповернення — золотник автоматично повертається у вихідне положення після того, як оператор перестав діяти на важіль управління. Цей тип розподільників часто використовується для автоматизації процесів та спрощення роботи оператора.

При плаваючому режимі гідрозолотник може вільно переміщатися під дією зовнішніх сил, навантажень, що дозволяє точно регулювати швидкість та хід робочого органу. Це дозволяє системі гідравліки адаптуватися до умов роботи, що змінюються, і підтримувати оптимальність.

Технічні характеристики 3Р40, 3Р80, 3Р120

• Номінальний тиск — 250 Бар.
• Максимальний робочий тиск — P = 315 Бар; T=50 Бар; A, B=300 Бар.
• Номінальна витрата робочої рідини — 40, 80, 120 л/хв.
• Максимальна витрата робочої рідини — 60, 100, 160 л/хв.
• Витік (A, B-T) — 5-30 см3/хв при 100-120 бар.
• Хід золотника — ± 6-10 мм.
• Зусилля усунення — трохи більше 200-300 N по осі усунення.
• Робоча рідина — гідравлічне масло на основі мінеральної оливи.
• Кінематична в'язкість — 20-100 мм ² / с.
• Температура рідини — -15 °C – +80 °C.
• Фільтрування — 10 до NAS 1638.
• Температура навколишнього середовища — -40 °C–+60 °C

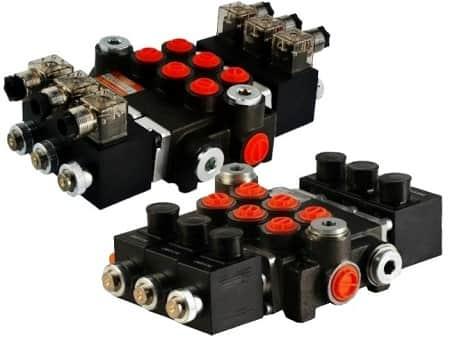

Гідравлічний розподільник три секційний з електромагнітним керуванням

Дивертори серії Z (3Z50, 3Z80, 3Z50ES, 3Z80ES) являються моноблочними електромагнітними пристроями на 12 та 24 Вольт постійного току з трьома секціями.

Хоча розподільники з ручним керуванням прості та економічні, але там, де потрібна більша точність роботи часто використовують розподільники з управлінням електромагнітами. У порівнянні з механічними пристроями, керувати ними зручніше, однак вартість таких гідророзподільників вища, ніж механічних. Керування здійснюється шляхом передачі сигналу на електромагніти за допомогою натискання електричних кнопок або рухів джойстика. Електромагніт переміщає клапан у задане положення, що дозволяє спрямувати потік гідравлічної рідини у потрібному напрямку та запустити робочий механізм.

Гідророзподільник Z50 є удосконаленим варіантом гідророзподільника P40 зі спеціалізованим корпусом. На поверхні золотника є дросельні канали. Завдяки точному хонінгуванню отвору та шліфуванню золотника мінімізуються міжканальні витоки та втрати енергії. Розподільники серії Z забезпечують кращу пропускну здатність та ідеальну схему дозування і застосовуються у техніці та обладнанні, яка потребує точного та легкого розподілу гідравлічної рідини.

Технічні параметри гідророзподільників 3Z50, 3Z80, 3Z50ES, 3Z80ES:

• Номінальна витрата — 50 л/хв, 80 л/хв
• Максимальний робочий тиск — P = 315 Бар; T=50 Бар; A, B=300 Бар.
• Витік (A, B-T) — 5-18 см3/хв.
• Хід золотника — 6-7 мм.
• Зусилля руху золотника — трохи більше 200-220 N по осі усунення.
• Робоча рідина — гідравлічне масло на мінеральній основі.
• Кінематична в'язкість — 20-100 мм ²/с.
• Робоча температура — 40 - +60°C
• Температура рідини — -15 °C – +80 °C.
• Фільтрування — 10 до NAS 1683.

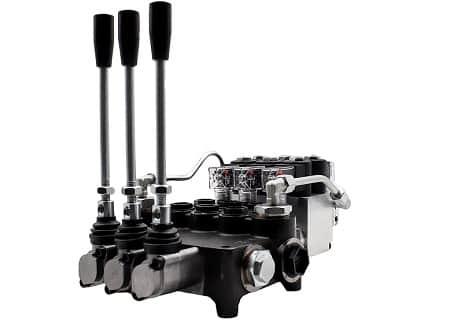

Гідравлічний розподільник 3х секційний з електрогідравлічним управлінням

Електрогідравлічний розподільник — керуючий елемент гідросистеми, який використовує електромагнітні клапани для керування потоком робочої рідини. Він дозволяє точно та швидко керувати потоком робочої рідини, що забезпечує високу точність та швидкість роботи виконавчих механізмів.

Принцип його роботи полягає в тому, що на електромагнітну котушку подається електричний сигнал, який її активує. Котушка створює магнітне поле, що притягує якір. Якір з'єднаний з золотником, який переміщується під впливом цього поля. Це переміщення змінює канали в корпусі розподільника, змінюючи напрямок потоку робочої рідини до виконавчого механізму, який надає руху робочим органам. Такі дивертори використовуються для керування токарними, фрезерними, свердлильними та іншими верстатами, пресами, маніпуляторами, екскаваторами, навантажувачами, бульдозерами та ін.

3P40-VRP, 3P80-VRP — трисекційні гідророзподільники з електро-ручним керуванням на 12 та 24 Вольт, виконані в цільнолитому корпусі із чавуну.

Технічні характеристики 3P40VRP, 3P80VRP

• Номінальна витрата — 40, 80 л/хв.
• Максимальний робочий тиск — P = 250 Бар; T=50 Бар; A, B=300 Бар.
• Робочий тиск мін/макс — 10/50 Бар
• Витік (A, B-T) — 18 см3/хв при 120 бар.
• Кінематична в'язкість — 20-100 мм ² / с.
• Температура рідини — -15 – +80 °C.
• Температура навколишнього середовища — -40 – +60 °C

Таким чином, 3-секційні розподільні пристрої — це важливі компоненти, від яких залежить злагоджена робота всієї гідросистеми. Використовуються вони для керування потоком робочої рідини у трьох незалежних контурах.

Для забезпечення максимальної ефективності гідросистеми розподільники повинні бути:

• герметичні: з мінімальними витоками гідравлічної рідини;
• з низьким опором: щоб рідина вільно проходила через них;
• легко керовані: з мінімальним зусиллям для переміщення запірних елементів.
