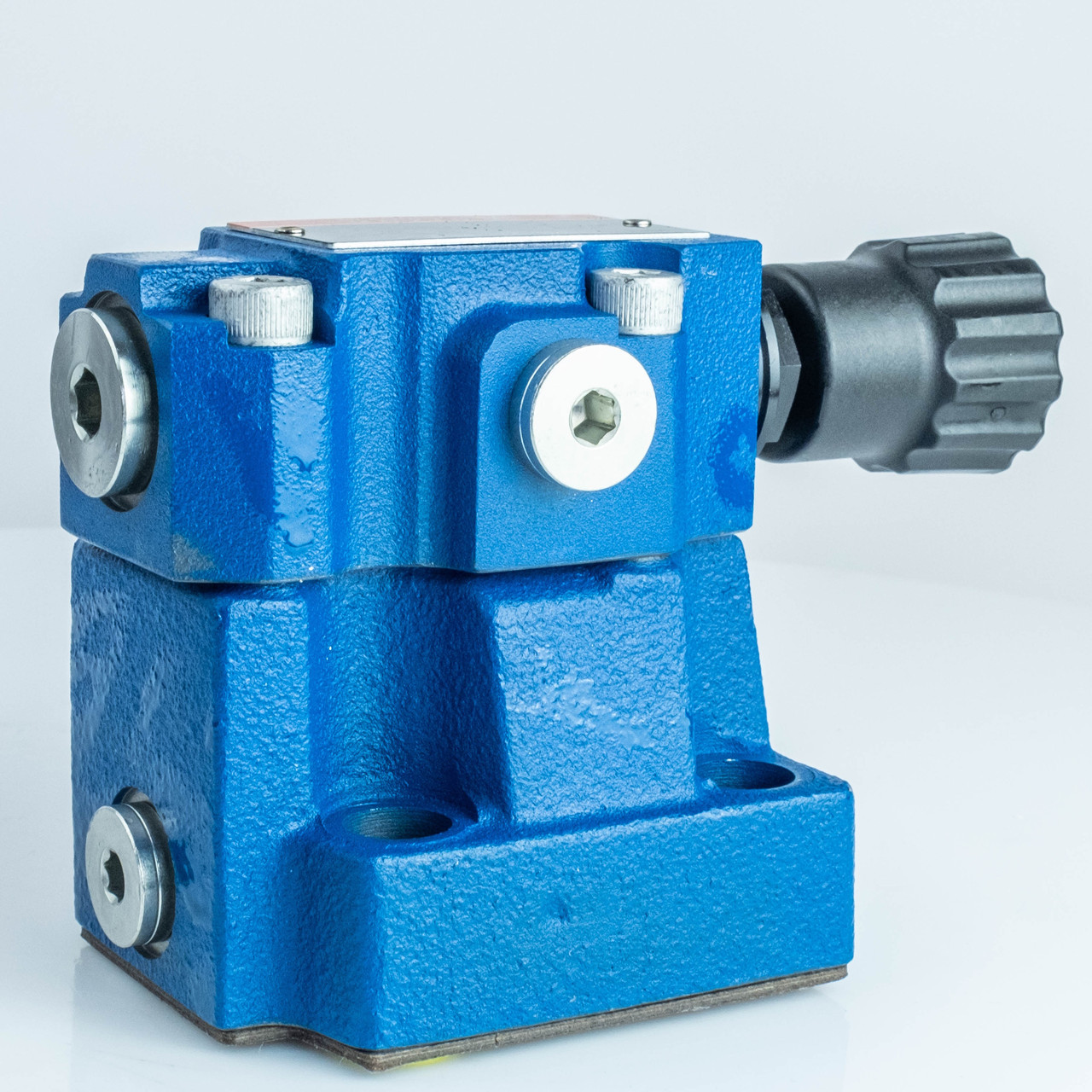

Запобіжний клапан DB10-1-50-200 Oleodinamica Mozioni, плитковий монтаж

DB10-1-50-200 — це запобіжний клапан непрямої дії без клапана розвантаження. Застосовується для плавного регулювання тиску гідросистем у широкому діапазоні. Підходить для гідравлічної системи, яка потребує високої швидкості потоку. Гідроклапан включає основний клапан з основним золотниковим вузлом і керуючий клапан з пілотними елементами для регулювання тиску.

DB10 має пофарбований литий оксидований корпус та ущільнення NBR. Монтаж (плитковий) стиковий. Регулювання за допомогою ручки. Діаметр умовного проходу — Ду-10
Гідравлічна схема

Принцип дії гідроклапану DB10-1-50-200

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15).

Технічні характеристики DB10-1-50-200

Габаритні та монтажні розміри скидного клапана DB10-1-50-200

Розшифровка маркування клапанів DB
