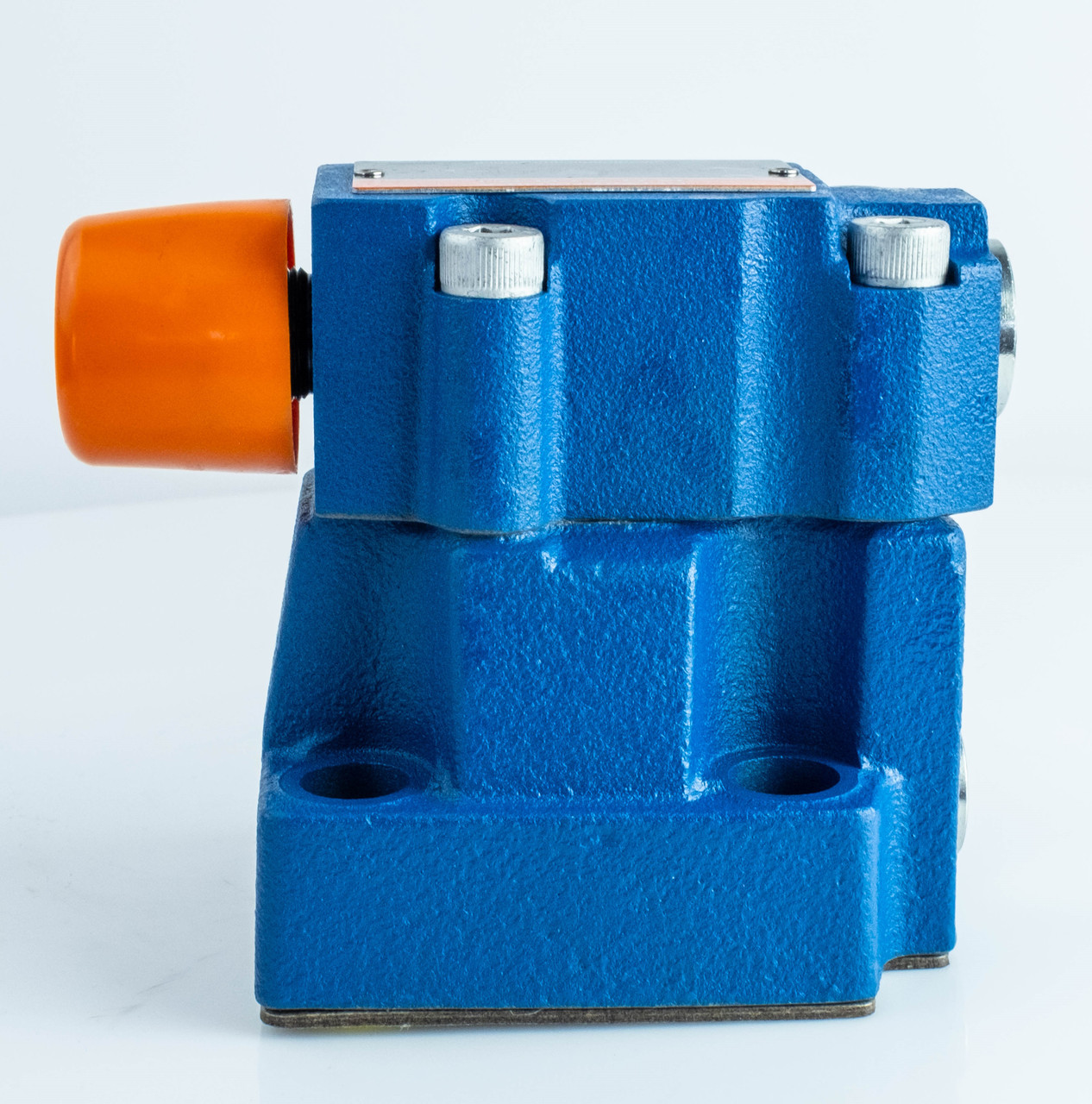

Запобіжний клапан DB10-2-50-100 Oleodinamica Mozioni з регулювальним болтом, плитковий монтаж

DB10-2-50-100 — гідравлічний клапан із пілотним керуванням, який працює за принципом запобіжного клапана без функції розвантаження. Він призначений для плавного регулювання тиску гідросистеми у широкому діапазоні та підходить для систем з високою швидкістю потоку. Гідроклапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.

Скидний клапан під ДУ-10 має пофарбований литий оксидований корпус та ущільнення NBR. Монтаж (плитковий) стиковий. Регулювання проводиться регулювальним болтом, розташованим під захисною кришкою. Діаметр умовного проходу — Ду-10

Гідравлічна схема

Принцип дії гідроклапану DB10

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15).

Технічні характеристики DB10-2-50

Габаритні та монтажні розміри скидного клапана DB10-2-50

Розшифровка маркування клапанів DB

Ви також можете ознайомитися з іншими клапанами для захисту від перевантажень від Oleodinamica Mozioni.
