5 210 ₴

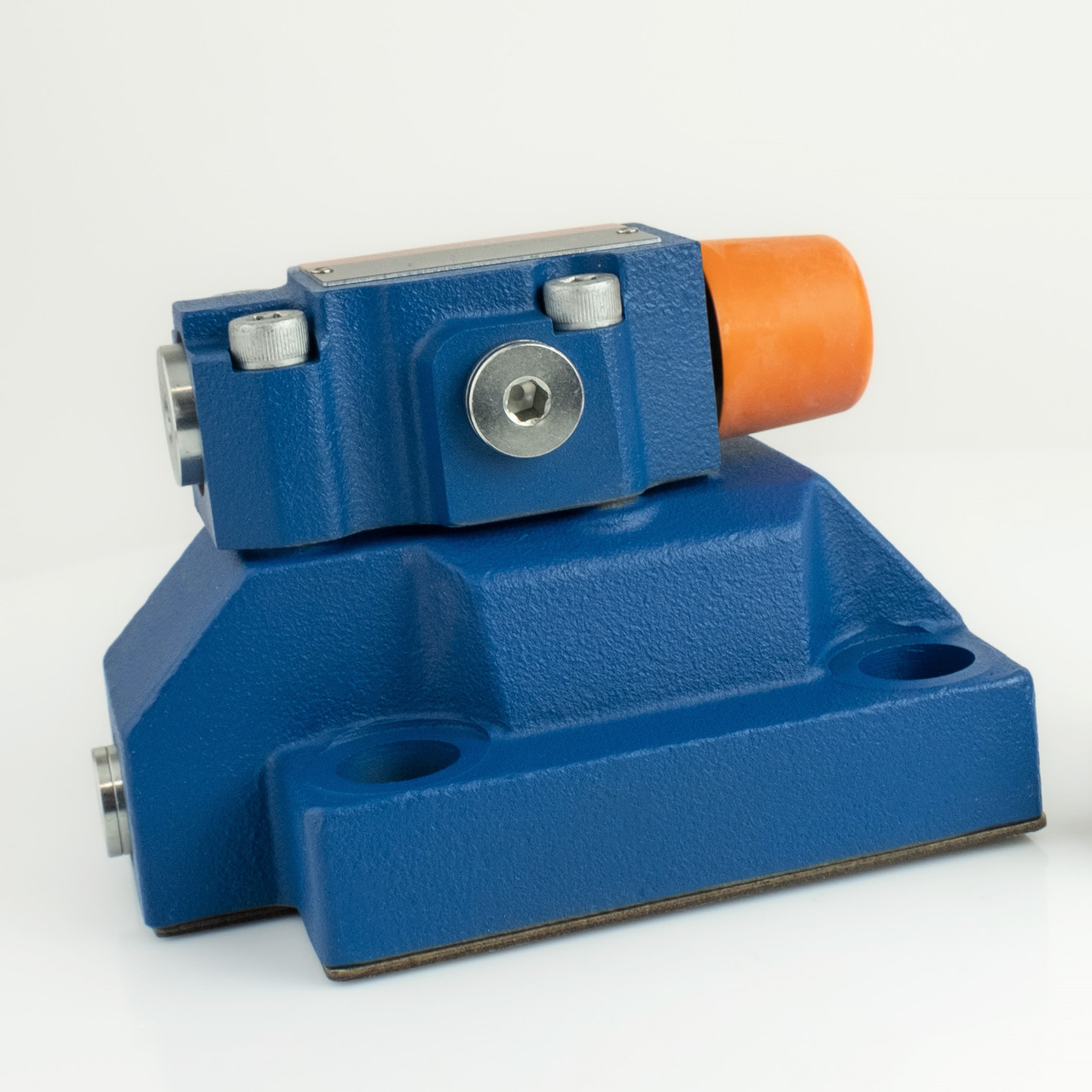

DB30-2-50 — це запобіжний гідравлічний клапан непрямої дії без клапана розвантаження. Застосовується для плавного регулювання тиску гідросистем у широкому діапазоні. Підходить для гідравлічної системи, яка потребує високої швидкості потоку. Гідроклапан включає основний клапан з основним золотниковим вузлом і керуючий клапан з пілотними елементами для регулювання тиску.
Цей гідроклапан має діаметр умовного проходу 30 мм, корпус литий оксидований, ущільнення NBR. Монтаж (плитковий) стиковий. Регулювання проводиться регулювальним болтом, розташованим під захисною кришкою.
Гідравлічна схема
Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15).
Параметри | Значення | |
Максимальний тиск Бар. | 100, 200, 315 | |
Макс. швидкість потоку, л/хв. | 600 | |
Робочий тиск, Бар. |
Порт A, B, X, P | 350 |
Порт T | 315 | |
Макс. налаштування тиску, Бар. |
50, 100, 200, 315, 350 |
|
Температура робочої рідини, °C | -20 - +80 | |
Тонкість фільтрації, мкм. | 25 | |
Вага, кг | 5,2 |
L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | В1 | В2 | D1 | D2 | D3 | D4 |
147,5 | 88,9 | 44,5 | 41 | 12,7 | 76,2 | 31,8 | 20 | 21 | 115 | 82,6 | 20 | M18 | 7 | 30 |
Можливо, вас зацікавлять інші запобіжні клапани Oleodinamica Mozioni.
ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що зменшує час доставки та гарантує вигідні ціни. Ми пропонуємо тисячі найменувань товарів та сертифіковану продукцію відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити клапан DB30 за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!
Основні | |
---|---|
Країна виробник | Італія |
Стан | Новий |
Тип | Гідроклапан |
Управління | Ручне |
Умовний прохід | 30 мм |
Максимальний робочий тиск | 10 МПа |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Мінімальна температура робочої рідини | -20 град. |
Максимальна температура робочої рідини | 70 град. |
Тип приєднання | Стикове |
Точність фільтрації | 25 мкм |
Габаритні розміри | |
Вага | 5.2 кг |
Ширина | 115 мм |
Довжина | 169 мм |
Висота | 98 мм |
