Розподільник гідравлічний 5-ти секційний

Гідравлічний розподільник є універсальним елементом, що виконує роль центрального напрямного пристрою в гідросистемах різноманітного обладнання. Його основне завдання — регулювання потоку робочої рідини, спрямовуючи її до виконавчих механізмів, таких як гідроциліндри, гідромотори та інше.

У даній публікації ми обговоримо в деталях розподільник гідравлічний 5 секційний, включаючи особливості його будови, технічні характеристики, сфери застосування та рекомендації щодо вибору.

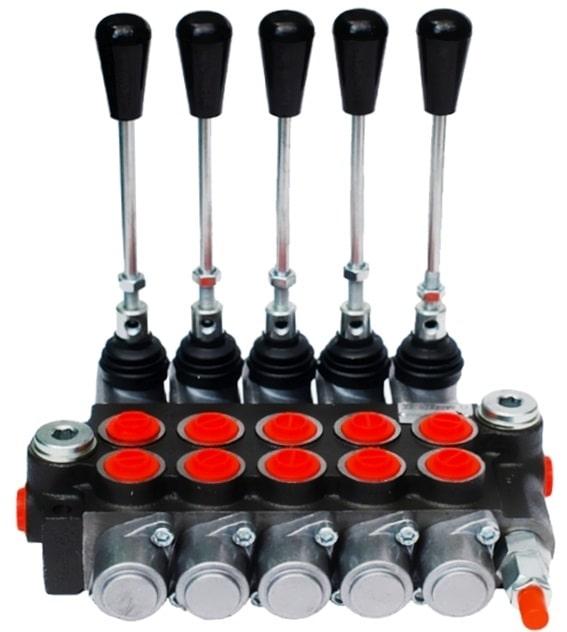

Гідравлічний розподільник 5-ти секційний Badestnost

Світ гідравліки багатий різними розподільниками, які відрізняються один від одного за безліччю параметрів:

• Прохідний переріз визначає діаметр отворів, через які проходить робоча рідина.
• Тип запірних елементів: золотники, клапани, крани.
• Кількість секцій та запірно-регулюючих елементів: від одного до кількох.
• Конструкція: моноблочна або секційна.
• Спосіб управління: ручне, електромагнітне, гідравлічне, електрогідравлічне.
• Спосіб приєднання: різьбовий, фланцевий, стиковий.

У цій статті ми розглянемо гідророзподільники виробництва Badestnost.

За конструкцією вони можуть бути моноблочними або секційними.

• Моноблочні мають міцний литий корпус із чавуну і відрізняються легкою вагою, компактність, високою продуктивність та низькою ціною.
• Секційні складаються з окремих секцій, з'єднаних болтами. Вони дорожчі за ціною, але мають можливість комбінування секцій і зручні в ремонті.

У 5-секційному розподільнику Badestnost використовуються золотникові запірно-регулюючі елементи. Золотники можуть перебувати у трьох положеннях:

• Нейтральне: потік рідини перекритий.
• Перше робоче: потік рідини прямує в один бік.
• Друге робоче: потік рідини прямує в інший бік.

Гідророзподільники Бадестност також поділяються на два типи:

• Напрямні (дискретні) гідроапарати, повністю відкриваючи і закриваючи проходи для рідини, направляють її потік у потрібному напрямку.
• Дроселюючі (пропорційні) розподільники плавно регулюють витрату робочої рідини, що проходить через систему. Це дозволяє контролювати швидкість руху гідроциліндрів або гідромоторів, а також запобігати різким змінам тиску в системі

5-секційний гідророзподільник Badestnost може мати ручне, електромагнітне, гідравлічне або електрогідравлічне керування. Найчастіше використовуються пристрої з ручним керування, про які зараз дізнаємось.

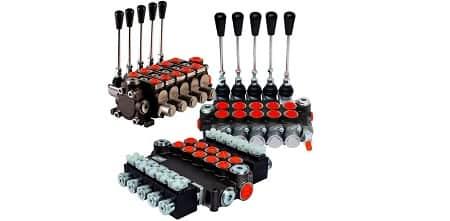

Гідророзподільник 5-ти секційний з ручним управлінням

Механічний гідророзподільник на 5 секцій: будова, принцип дії та застосування

5P40 і 5P80 — розподільник 5 секцій дискретний з ручним керуванням, виготовлений в монолітному корпусі. Має п'ять золотників, розміщених паралельно один одному. Корпус виготовлений із якісного чавуну СЧ30 і містить у собі підвідні та відвідні канали, а також вбудовані запобіжні та зворотні клапани. На кришці встановлені важелі, які оператор використовує для перемикання положень золотникових елементів.

У нейтральному положенні золотник перекриває всі канали, робоча рідина блокується. Коли оператор важелем переміщає золотник вперед або назад, рідина під тиском подається до виконавчих механізмів (гідроциліндри, гідромотори). Після завершення дії на ручку, пружини повертають золотник у вихідне положення. Якщо потрібно утримувати ручку протягом тривалого часу, то в гідророзподільник додається опція — фіксація положення.

Дані моделі застосовуються як у промисловій гідравліці (металорізальних, деревообробних верстатах, пресах, гідростанціях), так і в мобільній техніці (трактори ЮМЗ, ХТЗ, МТЗ 80, Т-25, Т-40; екскаватори ЮМЗ, Борекс, JCB; маніпулятори Атлас Hiab, Palfinger; мінітрактори, бульдозери, автокрани, автовишки, автокари, навантажувачі, дровоколи, колуни, сміттєвози, лісовози, самоскиди, автогрейдери).

Ручні гідророзподільники компактні, легко монтуються та обслуговуються, мають просту конструкцію та зрозуміле керування, менш схильні до поломок із-за відсутності у них електронних компонентів, доступні за ціною.

Гідравлічний розподільник п'яти секційний: технічні характеристики та розміри

Компанія Badestnost пропонує різноманітні варіанти високоякісних гідророзподільників, включаючи як стандартні, так і спеціальні модифікації. 5P40 та 5P80 відносяться до стандартних моделей  і відрізняються один від одного умовним проходом. У перших це значення менше і вони пропускають 40-60 л/хв, других — більше і пропускна здатність складає 80-100 л/хв. Ці пристрої застосовуються для зміни напрямку руху, запуску або зупинки потоку робочої рідини, що, у свою чергу, керує роботою виконавчих органів. Також вони забезпечують можливість зміни напрямку руху робочих механізмів, їх зупинки, а також виконання інших операцій відповідно до гідравлічної схеми.

Технические характеристики розподільників 5P40 і 5P80

• Кількість робочих секцій — 5.
• Тип — моноблок.
• Приєднувальні отвори — внутрішнє різьблення.
• Номінальний тиск — 250 Бар.
• Максимальний робочий тиск — P-315 Бар; T- 50 Бар; A, B-300 Бар.
• Номінальна витрата робочої рідини — 40 л/хв, 80 л/хв
• Максимальна витрата робочої рідини — 60 л/хв,100 л/хв
• Хід золотника — ± 6-7 мм.
• Зусилля усунення — < 200-220 N .
• Робоча рідина — мінеральна олива.
• Кінематична в'язкість рекомендована — 20-100 мм ² / с.
• Температура рідини — -15 °C – +80 °C.
• Фільтрування — 10 до NAS 1638.
• Температура повітря — 40 °C - +60 °C.

Габаритно-приєднувальні розміри

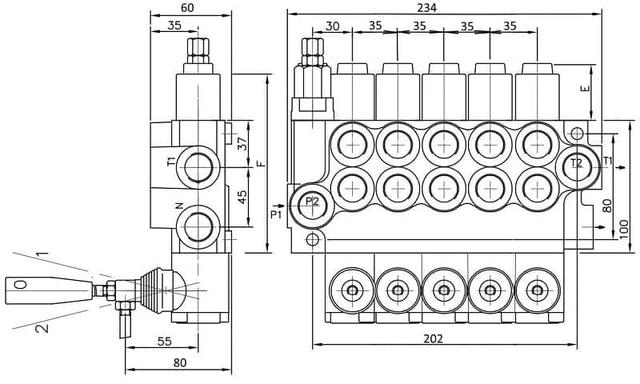

5Р40

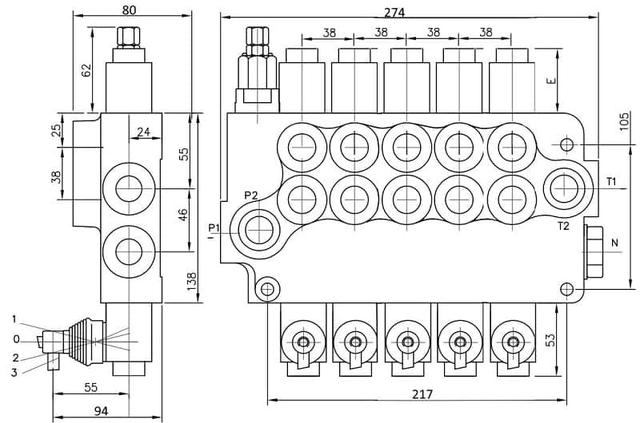

5Р80

Далі ми розглянемо модель PK80, оснащену золотниковими запірними елементами, які відсутні у базовій версії Р80.

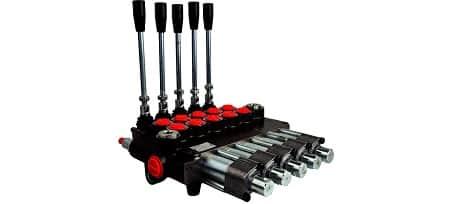

Механічний розподільник п'ятисекційний з виштовхувачем

Гідравлічний розподільник 5PK80 є новаторським продуктом, у якому встановлені трипозиційні золотники з опцією автоматичного звільненням від робочих режимів. Застосовується для керування розподілом та регулювання потоку робочої рідини між насосом та виконавчими пристроями, такими як циліндр, гідромотор, а також для контролю тиску робочої рідини у гідравлічних системах. За конструкцією гідроапарат моноблочний з ручним управлінням.  Керування робочим органом відбувається за допомогою переміщення рукоятки, а при її відпусканні золотник автоматично повертається до нейтрального положення. Корпус 5РК80 відрізняється від корпусу 5Р80 додатковою механічною обробкою. В іншому будова даного пристрою аналогічна 5Р80.

Моделі з автоматичним звільненням від робочих позицій доступні з лівим підключенням напірної магістралі (PK80) та правим (PK80R).

Технічні параметри 5РК80:

• Управління золотником — ручне.
• Конструктивне виконання — моноблочне.
• Кількість робочих секцій — 5.
• Приєднувальні отвори — внутрішні різьблення.
• Номінальна витрата робочої рідини — 80 л/хв.
• Максимальна витрата робочої рідини — 100 л/хв.
• Максимальний робочий тиск — P—250 Бар; T—50 Бар A, B—300 Бар.
• Робоча рідина — мінеральна олива
• Кінематична в'язкість (рекомендований діапазон) — 20 ... 100 мм2/с.
• Температура рідини — -15°C...+80°C.
• Температура навколишнього середовища — -40 °C ... + 60 °C.
• Фільтрування — 10 на NAS 1638.
• Витік (A, B-T) — 18 см3/хв при 120 бар.
• Хід золотника — +/- 7 мм.
• Зусилля на рух золотника — <220 Н.

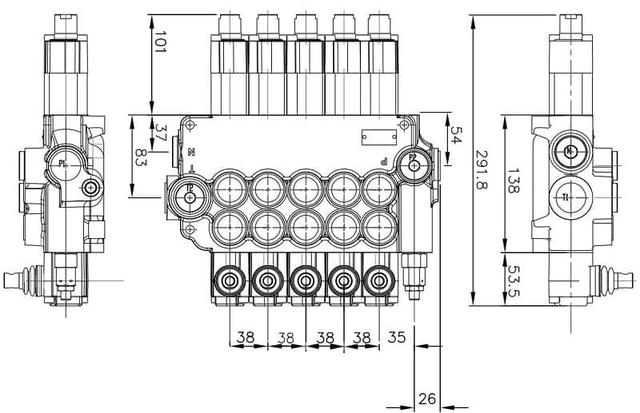

Габаритні розміри розподільника 5PK80

Варіанти виконання приєднувальних портів

Як правильно підібрати та купити гідравлічний розподільник 5ти секційний?

Правильний вибір гідророзподільника — запорука надійної та ефективної роботи всієї гідравлічної системи. При його виборі важливо враховувати як експлуатаційні, так і технічні аспекти, а саме:

• Визначте кількість пристроїв (гідромоторів, гідроциліндрів), які необхідно буде підключити до розподільника, та до системи загалом.
• Оцініть загальний обсяг розподілу рідини за хвилину, який повинен відповідати параметрам гідронасоса в конкретній системі.
• Врахуйте максимальний тиск у системі. Золотникові моделі підходять для тиску до 32 МПа, тоді як клапанні моделі можуть працювати за більш високих значень.
• Вирішіть, як здійснюватиметься управління розподільником. Ручне управління є простим і зрозумілим, але електромагнітне та електрогідравлічне менш трудомістке.
• Врахуйте особливості умов довкілля, такі як оптимальний температурний режим та рівень вологості.
• Визначтеся з виробником. Моделі відомих світових брендів Danfoss, Parker дорогі, але відрізняються довговічністю та надійністю навіть у складних умовах. Пристрої виробництва Badestnost також якісні, але при цьому мають набагато нижчу ціну.
