Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 2Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 3Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 4Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 5Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 6Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni, фото 7

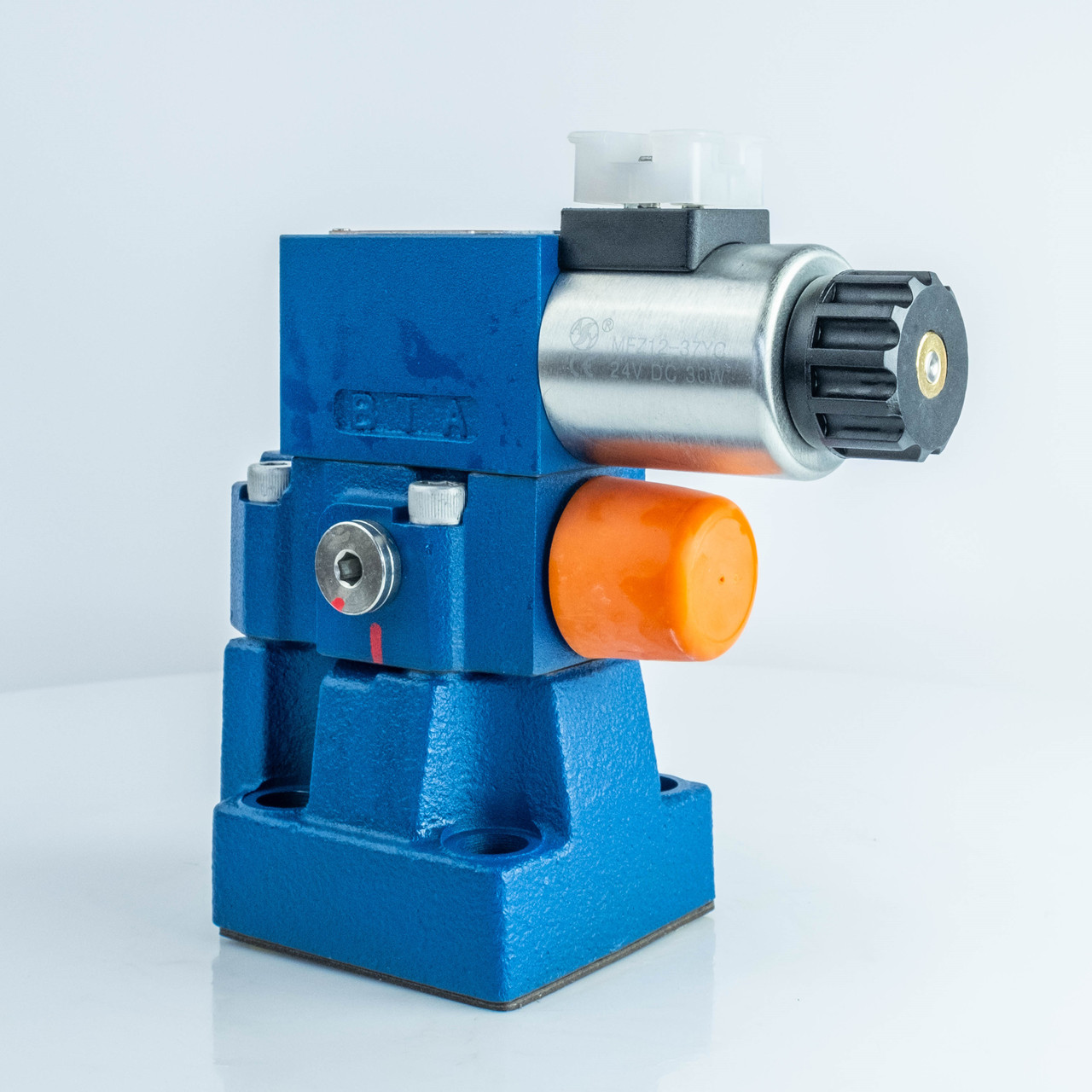

Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni

5 860 ₴

  • Готово до відправки
  • Код: MI0012081
Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica Mozioni
Запобіжний клапан DBW10A2-50-315G24N5ZL нормально закритий, Ду10, 31.5 МПа, Oleodinamica MozioniГотово до відправки
5 860 ₴
+380 (95) 670-15-32
Антон Вікторович, керівник
  • +380 (98) 533-91-67
    Олександр Олександрович, керівник
  • +380 (96) 244-48-42
    Юрій, promgidravlik@ukr.net
  • +380 (73) 878-06-82
    Олександр, менеджер з продажів
  • +380 (66) 727-69-00
    Бухгалтерія
+380 (95) 670-15-32
Антон Вікторович, керівник
  • +380 (98) 533-91-67
    Олександр Олександрович, керівник
  • +380 (96) 244-48-42
    Юрій, promgidravlik@ukr.net
  • +380 (73) 878-06-82
    Олександр, менеджер з продажів
  • +380 (66) 727-69-00
    Бухгалтерія
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики

DBW10A2-50-315G24N5ZL — це електромагнітний запобіжний клапан з пілотним керуванням та нормально закритим клапаном розвантаження. Він призначений для плавного регулювання тиску гідросистеми через соленоїд у широкому діапазоні та підходить для систем з високою швидкістю потоку. Гідроклапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.

Гідроклапан має литий оксидований корпус і ущільнення NBR. Подача та злив внутрішні. Монтаж (плитковий) стиковий. Регулювання здійснюється регулювальним болтом, розташованим під захисною кришкою. Оснащений роз'ємом зі світлодіодом. Напруга — 24 В постійного струму.

Гідравлічна схема

гідравлічна схема для клапана DBW

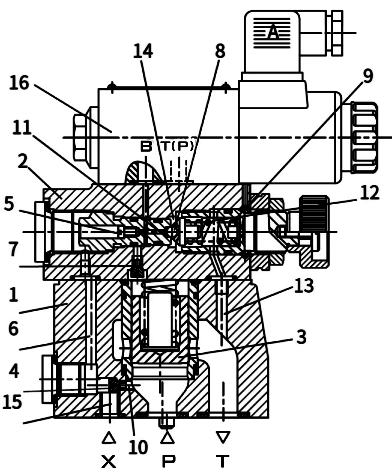

Гідроклапан DBW10: принцип дії

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15). Клапан типу DBW працює на розвантаженні через вбудований напрямний клапан.

устрій клапана DBW

Технічні характеристики DBW10A2-50-315G24N5ZL

Параметри Значення
Діаметр умовного проходу Ду10
Максимальний тиск Бар. 315
Макс. швидкість потоку, л/хв. 200

Робочий тиск, Бар.

порт A, B, X, P 350
порт T 315
Макс. зворотний тиск, Бар (порт Т)  до 210
Макс. налаштування тиску, Бар.

50, 100, 200, 315, 350

Температура робочої рідини, °C -20 - +80
Тонкість фільтрації, мкм. 25
Вага, кг 4,7

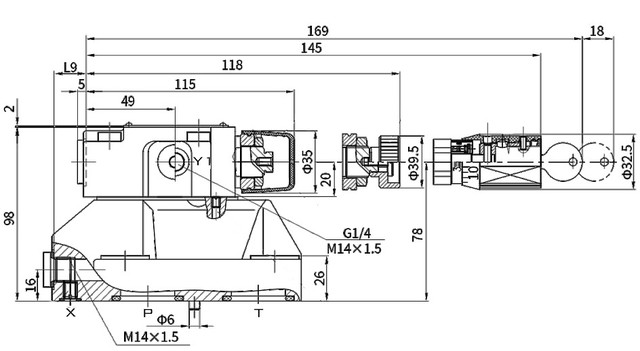

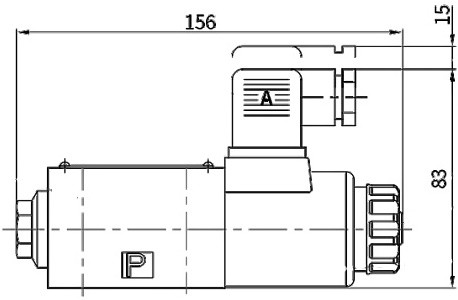

Габаритні та монтажні розміри клапана DBW10A2-50-315G24N5ZL

габаритні розміри клапана DBW габаритні розміри клапана DBW

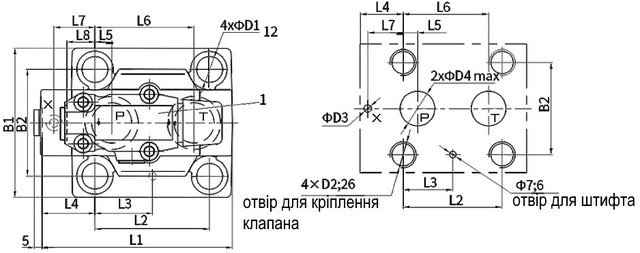

монтажніі розміри клапана DBW

L1 L2 L3 L4 L5 L6 L7 L8 L9 В1 В2 D1 D2 D3 D4
91 53.8 22.1 27.5 22.1 47.5 0 25.5 2 78 53.8 14 M12 6 12

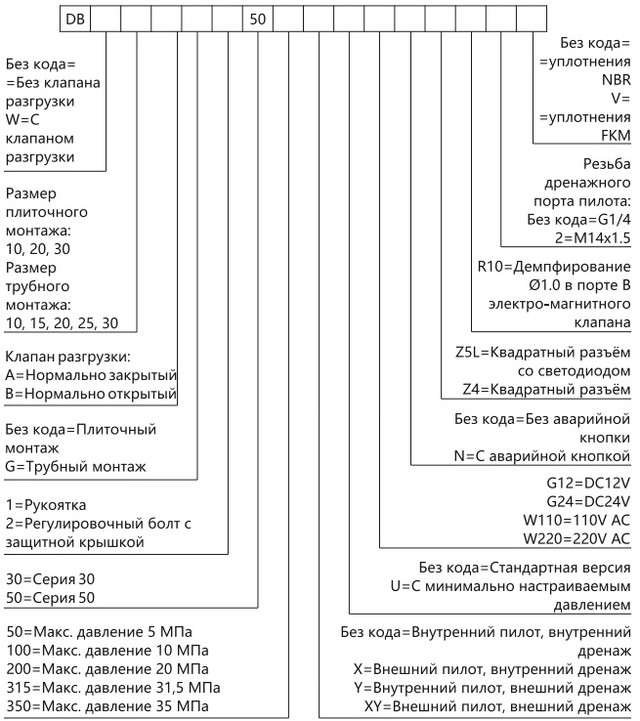

Розшифровка маркування клапанів DBW

расшифровка маркировки клапанов DBW

Ви також можете ознайомитися з іншими клапанами для захисту від перевантажень від Oleodinamica Mozioni.

Де в Україні купити запобіжний гідроклапан DBW10A2-50-315G24N5ZL?

ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що зменшує час доставки та гарантує вигідні ціни. Ми пропонуємо тисячі найменувань товарів та сертифіковану продукцію відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити гідроклапан DBW10 за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!

Основні
Країна виробникІталія
СтанНовий
ТипГідроклапан
УправлінняЕлектромагнітне
Умовний прохід10 мм
Максимальний робочий тиск31.5 МПа
Максимальна витрата рідини200 л/хв
Гарантійний термін12 міс
Додаткові характеристики
Мінімальна температура робочої рідини-20 град.
Максимальна температура робочої рідини80 град.
Тип приєднанняСтикове
Точність фільтрації25 мкм
Габаритні розміри
Вага4.7 кг
Ширина78 мм
Довжина169 мм
Висота98 мм
