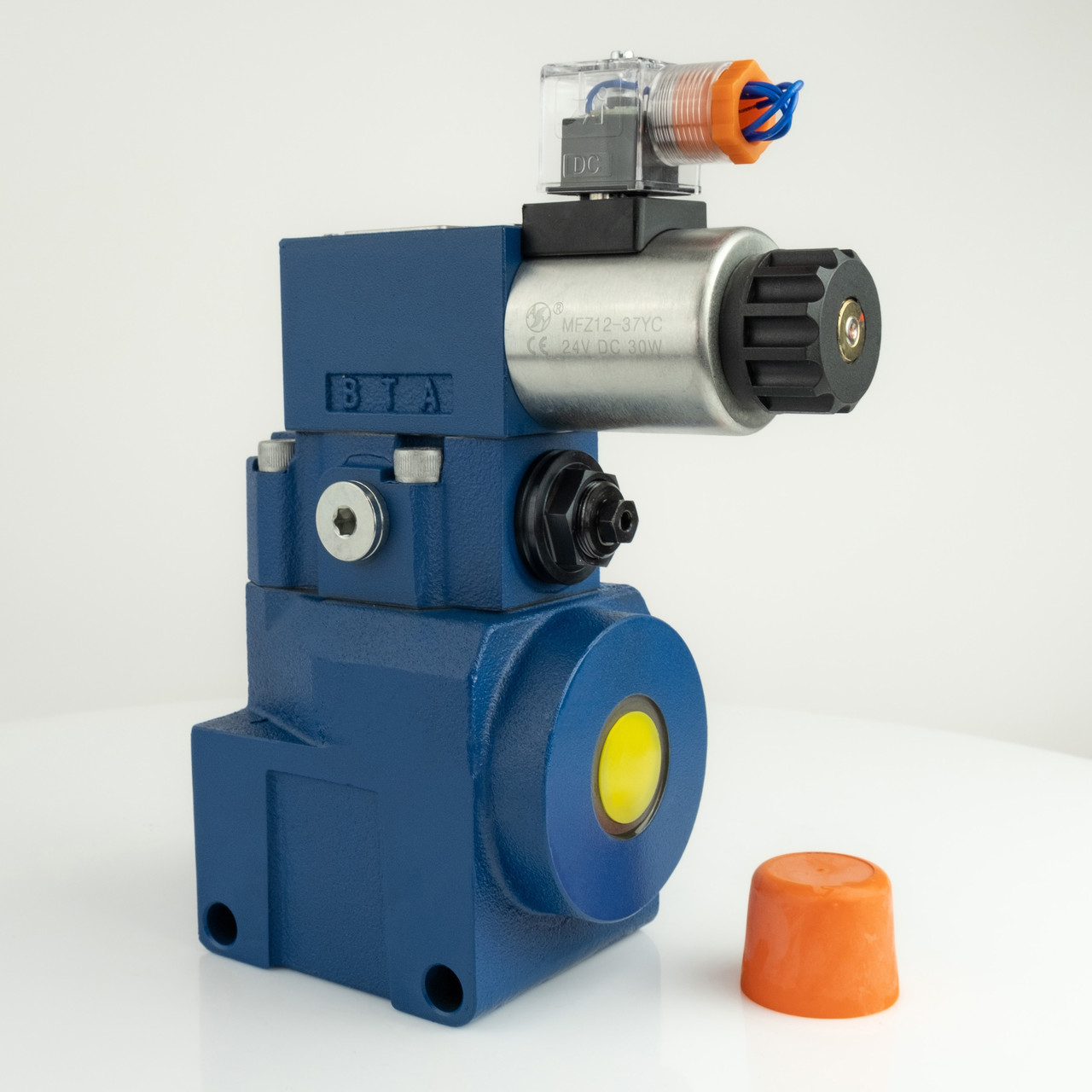

Запобіжний гідроклапан DBW10B2G2-50-315G24N9Z5L електромагнітний нормально відкритий, Ду10, 315 Бар

DBW10B2G2-50-315G24N9Z5L — електромагнітний запобіжний клапан з пілотним керуванням та нормально відкритим клапаном розвантаження. Він використовується для плавного регулювання тиску гідросистеми у широкому діапазоні та підходить для систем з високою швидкістю потоку. Гідроклапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.

Даний клапан має литий оксидований корпус і ущільнення NBR. Подача та злив внутрішні. Монтаж трубний. Регулювання здійснюється регулювальним болтом, розташованим під захисною кришкою. Оснащений роз'ємом зі світлодіодом. Напруга — 24 В постійного струму.

Гідравлічна схема

Гідроклапан DBW10B2G2-50-315G24N9Z5L: принцип дії

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15). Клапан типу DBW працює на розвантаженні через вбудований напрямний клапан.

Технічні характеристики DBW10B2G2-50-315G24N9Z5L

Габаритні та монтажні розміри скидного клапана DBW10B2G2-50-315G24N9Z5L

Розшифровка маркування клапанів DBW

Ви також можете ознайомитися з іншими клапанами запобіжними від Oleodinamica Mozioni.
