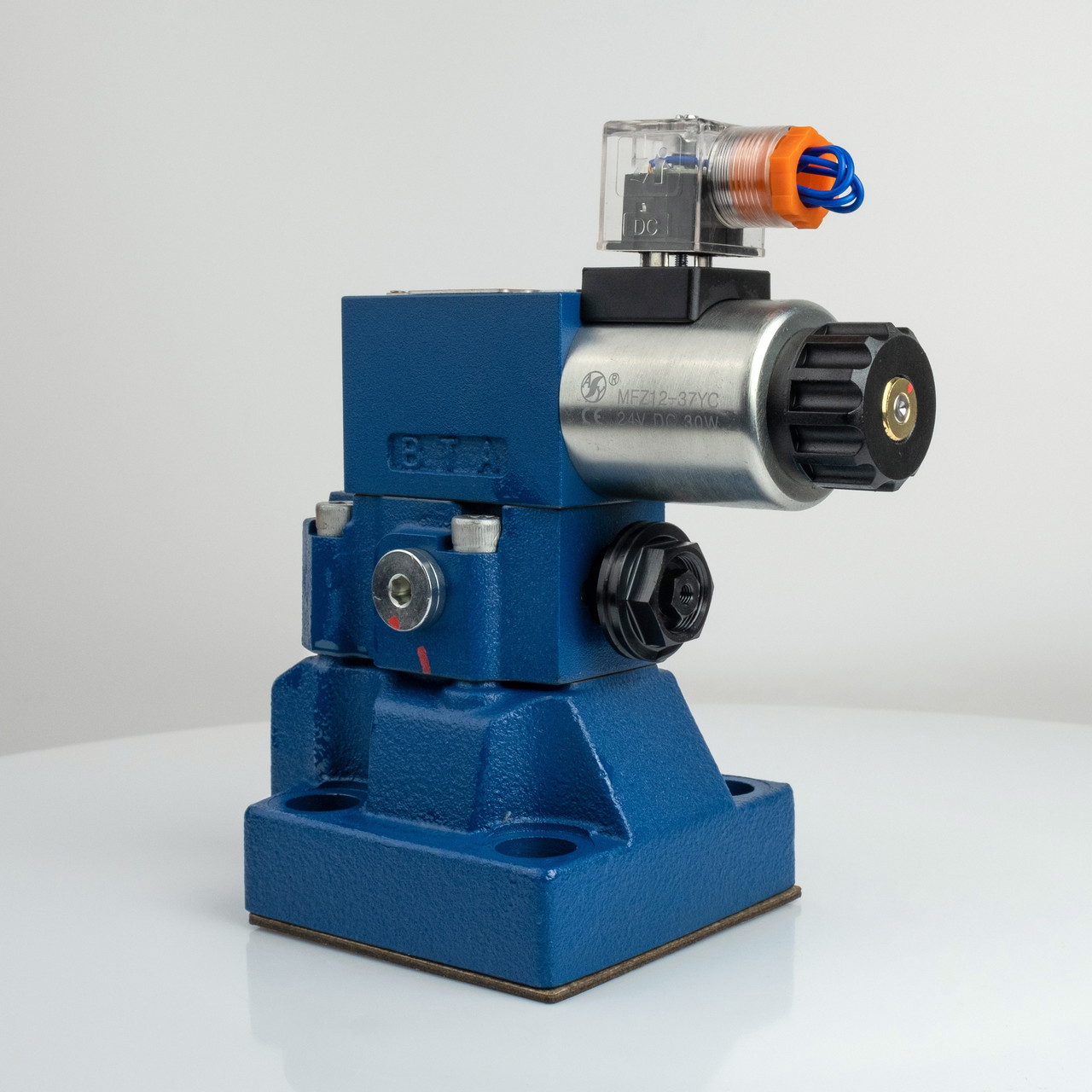

DBW20A2-50-315G24N5ZL — це електромагнітний запобіжний клапан з пілотним керуванням та нормально закритим клапаном розвантаження. Він призначений для плавного регулювання тиску гідросистеми через соленоїд у широкому діапазоні та підходить для систем з високою швидкістю потоку. Гідроклапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.
Гідроклапан має литий оксидований корпус і ущільнення NBR. Подача та злив внутрішні. Монтаж (плитковий) стиковий. Регулювання здійснюється регулювальним болтом, розташованим під захисною кришкою. Оснащений роз'ємом зі світлодіодом. Напруга — 24 В постійного струму.
Гідравлічна схема
Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15). Клапан типу DBW працює на розвантаженні через вбудований напрямний клапан.
| Параметри | Значення | |
| Діаметр умовного проходу | Ду20 | |
| Максимальний тиск Бар. | 315 | |
| Макс. швидкість потоку, л/хв. | 400 | |
|
Робочий тиск, Бар. |
порт A, B, X, P | 350 |
| порт T | 315 | |
| Макс. зворотний тиск, Бар (порт Т) | до 210 | |
| Макс. налаштування тиску, Бар. |
50, 100, 200, 315, 350 |
|
| Температура робочої рідини, °C | -20 - +80 | |
| Тонкість фільтрації, мкм. | 25 | |
| Вага, кг | 5,5 | |
| L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | В1 | В2 | D1 | D2 | D3 | D4 |
| 116 | 66.7 | 33.4 | 33.3 | 11.1 | 55.6 | 23.8 | 22.8 | 10.5 | 100 | 70 | 18 | M16 | 6 | 22 |
Ви також можете ознайомитися з іншими клапанами для захисту від перевантажень від Oleodinamica Mozioni.
ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що зменшує час доставки та гарантує вигідні ціни. Ми пропонуємо тисячі найменувань товарів та сертифіковану продукцію відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити гідроклапан DBW20 за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідроклапан |
| Управління | Електромагнітне |
| Умовний прохід | 20 мм |
| Максимальний робочий тиск | 31.5 МПа |
| Максимальна витрата рідини | 400 л/хв |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Мінімальна температура робочої рідини | -20 град. |
| Максимальна температура робочої рідини | 80 град. |
| Тип приєднання | Стикове |
| Точність фільтрації | 25 мкм |
| Габаритні розміри | |
| Вага | 5.5 кг |
| Ширина | 100 мм |
| Довжина | 169 мм |
| Висота | 98 мм |
