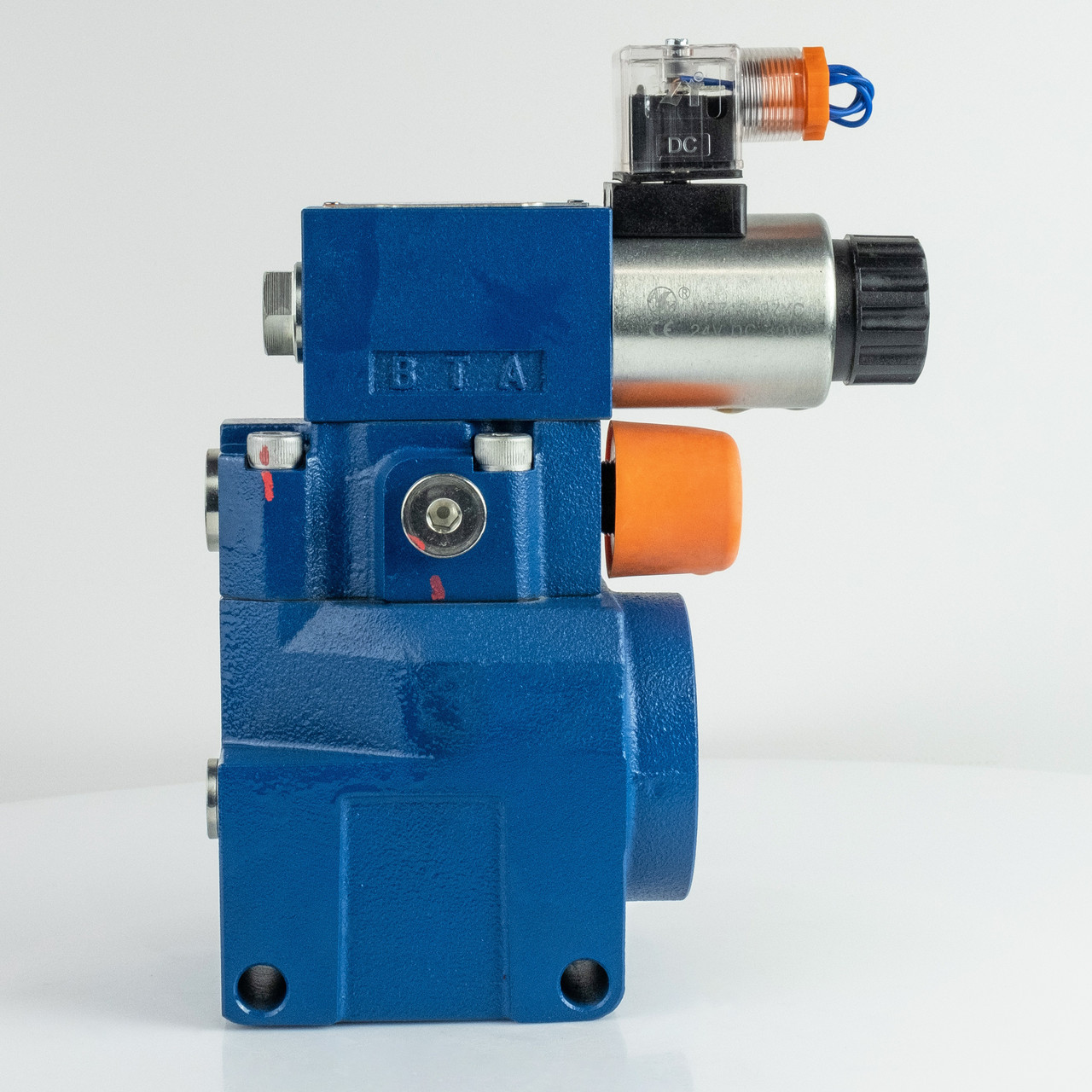

Запобіжний гідроклапан DBW20BG2-50-200G24N9Z5L електромагнітний нормально відкритий, Ду20, 200 Бар

DBW20BG2-50-200G24N9Z5L та DBW20BG2-50-315G24N9Z5L — запобіжні електромагнітні нормально відкриті гідроклапани з пілотним керуванням, які застосовуються для плавного регулювання тиску гідросистеми в широкому діапазоні і підходять для систем з високою витратою робочої рідини. Клапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.

Даний клапан має литий оксидований корпус і ущільнення NBR. Подача та злив внутрішні. Монтаж різьбовий. Регулювання здійснюється регулювальним болтом, розташованим під захисною кришкою. Оснащений роз'ємом зі світлодіодом. Напруга — 24 В постійного струму.

Гідравлічна схема

Гідроклапан DBW20BG2-50: принцип дії

Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15). Клапан типу DBW працює на розвантаженні через вбудований напрямний клапан (16).

Технічні характеристики DBW20BG2

Габаритні та монтажні розміри скидного клапана DBW20

Розшифровка маркування клапанів DBW

Також вам можуть стати у нагоді інші клапани запобіжні Oleodinamica Mozioni.

Купити запобіжний клапан DBW під Ду20 у ТОВ "Промислова гідравліка" — вигідно та надійно!

ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. Ми пропонуємо тисячі найменувань сертифікованих товарів відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити гідроклапан DBW Ду20 31.5 МПа або 20 МПа за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!
