8 090 ₴

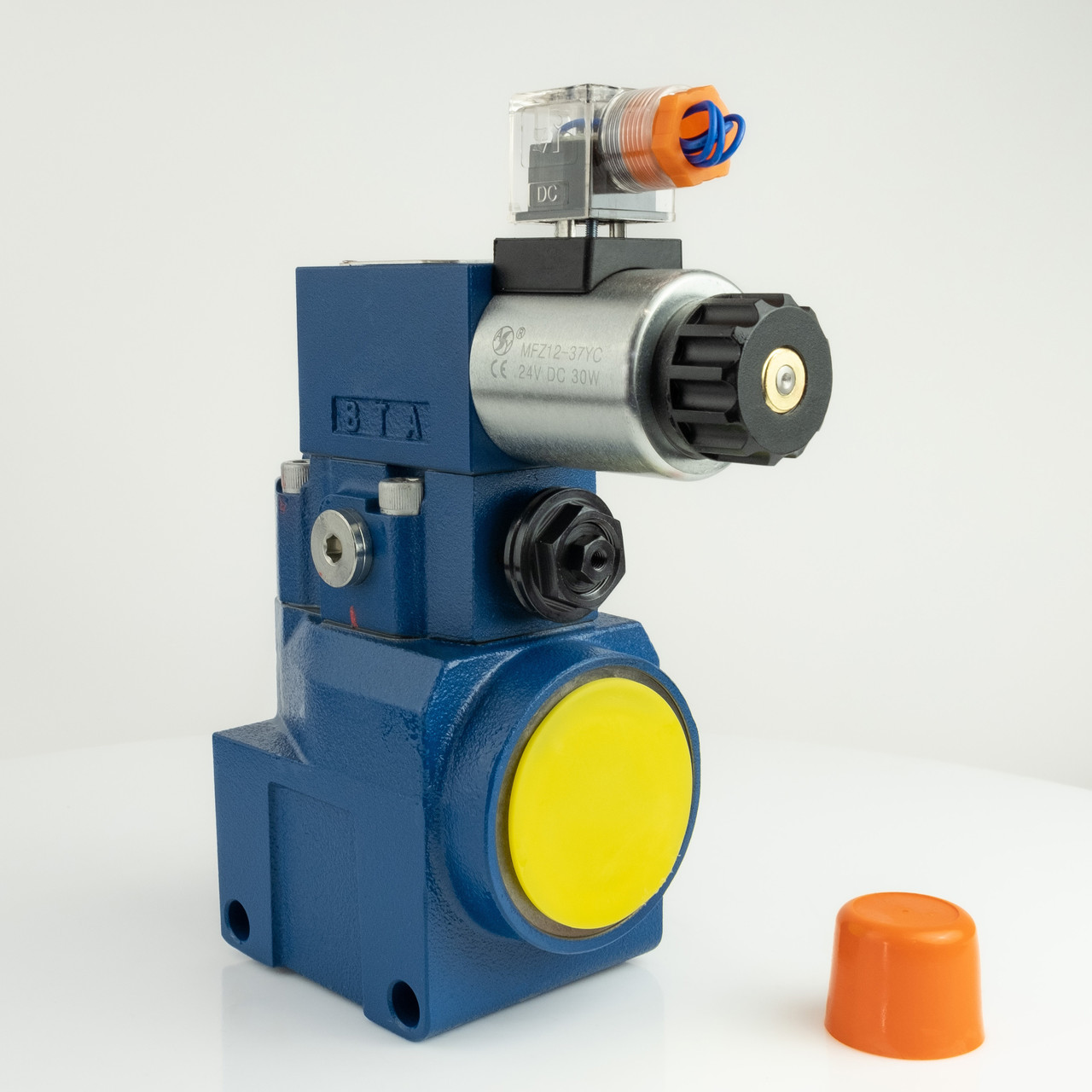

DBW20BG2-50-50G24N5ZL — гідравлічний запобіжний електромагнітний клапан з пілотним керуванням, що функціонує як нормально відкритий. Він застосовується для плавного регулювання тиску гідросистеми у широкому діапазоні та підходить для систем з високою витратою робочої рідини. Клапан складається з основного клапана з головним золотниковим механізмом та керуючого клапана з пілотними елементами для регулювання тиску.
Даний клапан має литий оксидований корпус і ущільнення NBR. Подача та злив внутрішні. Монтаж різьбовий. Регулювання здійснюється регулювальним болтом, розташованим під захисною кришкою. Оснащений роз'ємом зі світлодіодом. Напруга — 24 В постійного струму.
Гідравлічна схема
Тиск у каналі Р впливає на головний золотник (3), подаваючись по лінії управління (6) і (7) через отвори (4) і (5) на пружній стороні основного золотника (3) і на кульці (8) у клапані з пілотним керуванням (2). Якщо тиск у каналі Р перевищує значення, задане на пружині (9), кулька (8) відкривається пружиною (9). Що стосується внутрішнього управління, то сигнал подається через керуючий потік масла (10) і (6), що подається по каналу P. Робоча рідина з боку пружної головної котушки (3) направляється через лінію управління (7) до отворів зливу (11) та кульки (8), а потім у камеру пружини (12). У внутрішньому зливі типу DB...50...Y масло стікає через трубку управління (14) у бак. Тиск на головному золотнику (3) падає, з'єднання від порту Р до порту Т відкривається, що дозволяє підтримувати стабільне налаштування робочого тиску. Запобіжний клапан має можливість скидання чи регулювання різного тиску через зовнішній порт керування X (15). Клапан типу DBW працює на розвантаженні через вбудований напрямний клапан (16).
Параметри | Значення | |
Діаметр умовного проходу | Ду20 | |
Максимальний тиск Бар. | 50 | |
Макс. швидкість потоку, л/хв. | 400 | |
Робочий тиск, Бар. |
порт A, B, P | 350 |
порт T | 315 | |
Макс. зворотний тиск, Бар (порт Т) | до 210 | |
Макс. налаштування тиску, Бар. |
50, 100, 200, 315, 350 |
|
Температура робочої рідини, °C | -20 - +80 | |
Тонкість фільтрації, мкм. | 25 | |
Вага, кг | 5,5 |
D1 |
D2 |
D3 |
D4 |
B1 |
H1 |
H2 |
H3 |
H4 |
L1 |
L2 |
L3 |
|
Метрична | Дюймова | |||||||||||
М33х2 | G1" | 47 | 18 | 9 | 63 | 27 | 125 | 10 | 57 | 85 | 14 | 62 |
ТОВ "Промислова гідравліка" співпрацює з багатьма виробниками та постачальниками за прямими дилерськими угодами, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. Ми пропонуємо тисячі найменувань сертифікованих товарів відомих брендів. До того ж, в основному вся гідравліка завжди є на складі. Тому у нас ви можете купити гідроклапан DBW Ду20 50 Бар за найкращою ціною та з швидкою доставкою із Запоріжжя у всі регіони України. Замовляйте!
Основні | |
---|---|
Країна виробник | Італія |
Стан | Новий |
Тип | Гідроклапан |
Управління | Електромагнітне |
Умовний прохід | 20 мм |
Максимальний робочий тиск | 5 МПа |
Максимальна витрата рідини | 400 л/хв |
Гарантійний термін | 12 міс |
Додаткові характеристики | |
Мінімальна температура робочої рідини | -20 град. |
Максимальна температура робочої рідини | 80 град. |
Тип приєднання | Різьбове |
Точність фільтрації | 25 мкм |
Габаритні розміри | |
Вага | 5.5 кг |
Ширина | 80 мм |
Довжина | 169 мм |
Висота | 134 мм |
