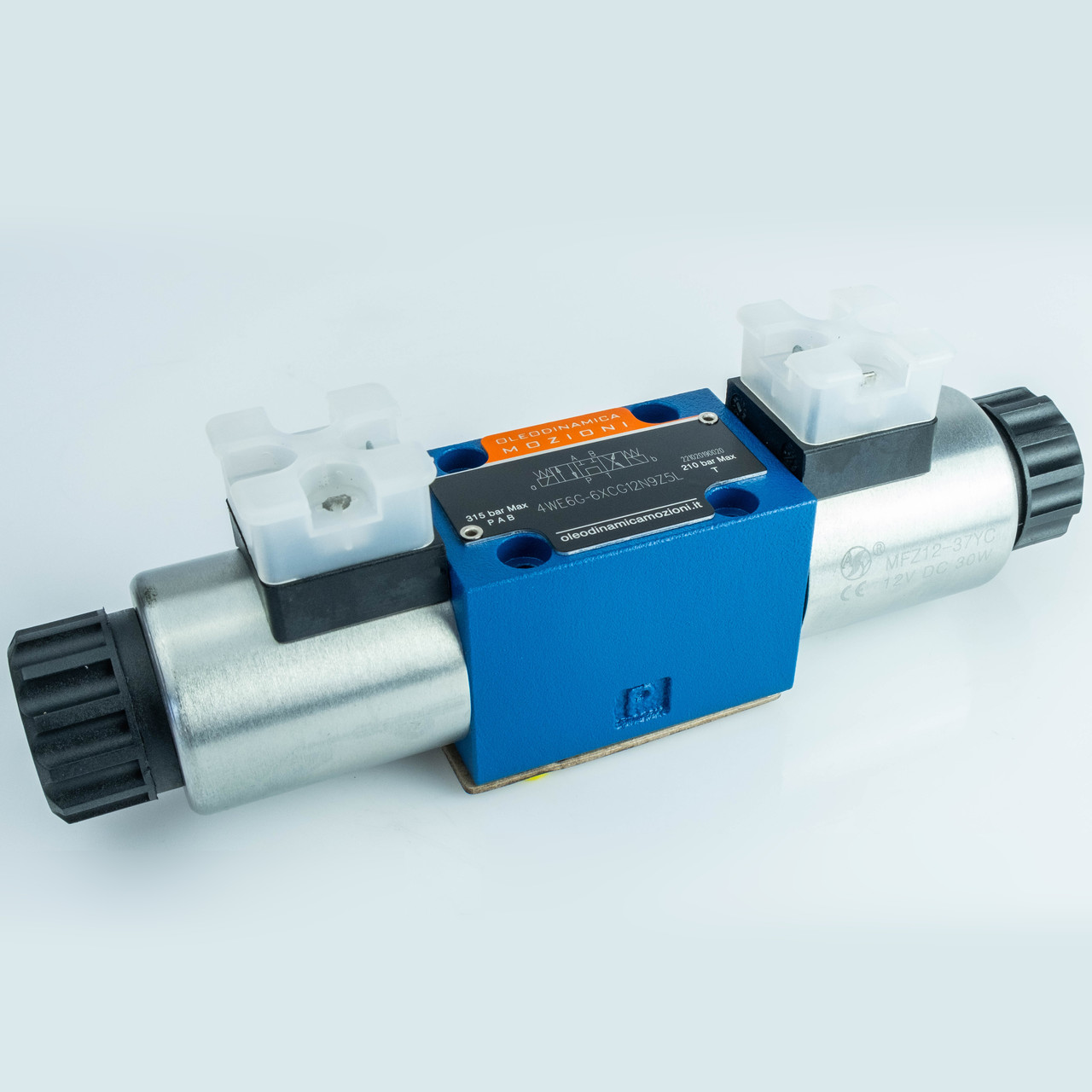

Гідророзподільник 4WE6T-6XCG24N9Z5L 3-х позиційний електромагнітний 24V, Ду-6, 315 Бар, схема T

4WE6T-6XCG24N9Z5L — гідравлічний розподільник золотникового типу з електромагнітним керуванням, 4-х лінійний стикового монтажу, який використовується для запуску, зупинки та напряму потоку. Управління здійснюється двома електромагнітами напругою 24 В постійного струму. Цей розподільник оснащений пружинним поверненням, аварійною кнопкою та світлодіодним роз'ємом, працює за схемою T. Його корпус виготовлений із литого матеріалу з оксидованим покриттям, а ущільнення виконані з матеріалу NBR.

Такий тип розподільника широко застосовуються у промисловій гідравліці для контролю систем та механізмів за допомогою електропульта. Він знаходить застосування у гідросистемах пресів, верстатів, гідроагрегатах та гідролініях з автоматичним або напівавтоматичним режимом роботи, у стаціонарних машинах, а також як пілотний пристрій у бурових установках.

Схема T

Гідророзподільник 4WE-6T: будова

Гідророзподільник типу WE6 складається з корпусу (1), електромагніту (3), керуючого золотника (2), керуючих пружин (4) та аварійних штовхачів (5).

Перемикання розподільника відбувається шляхом переміщення золотника (2) в одне із крайніх положень під дією електромагніта (3). Повернення до середнього (нейтрального) положення забезпечують керуючі пружини (4). Форма золотника (розміщення країв) визначає конфігурацію з'єднань між камерами A, B, P і T. В аварійних ситуаціях золотник можна переміщати вручну за допомогою кнопки (5).

• Канал P — подача оливи;
• Канал T — злив оливи в бак;
• Канали A, B — з'єднання з приймачем.

Технічні характеристики гідророзподільника 4WE6T 6XCG24N9Z5L

Габаритно-приєднувальні розміри розподільника 4WE6T-6XC G24N9Z5L

Розшифровка маркування гідророзподільника WE6
