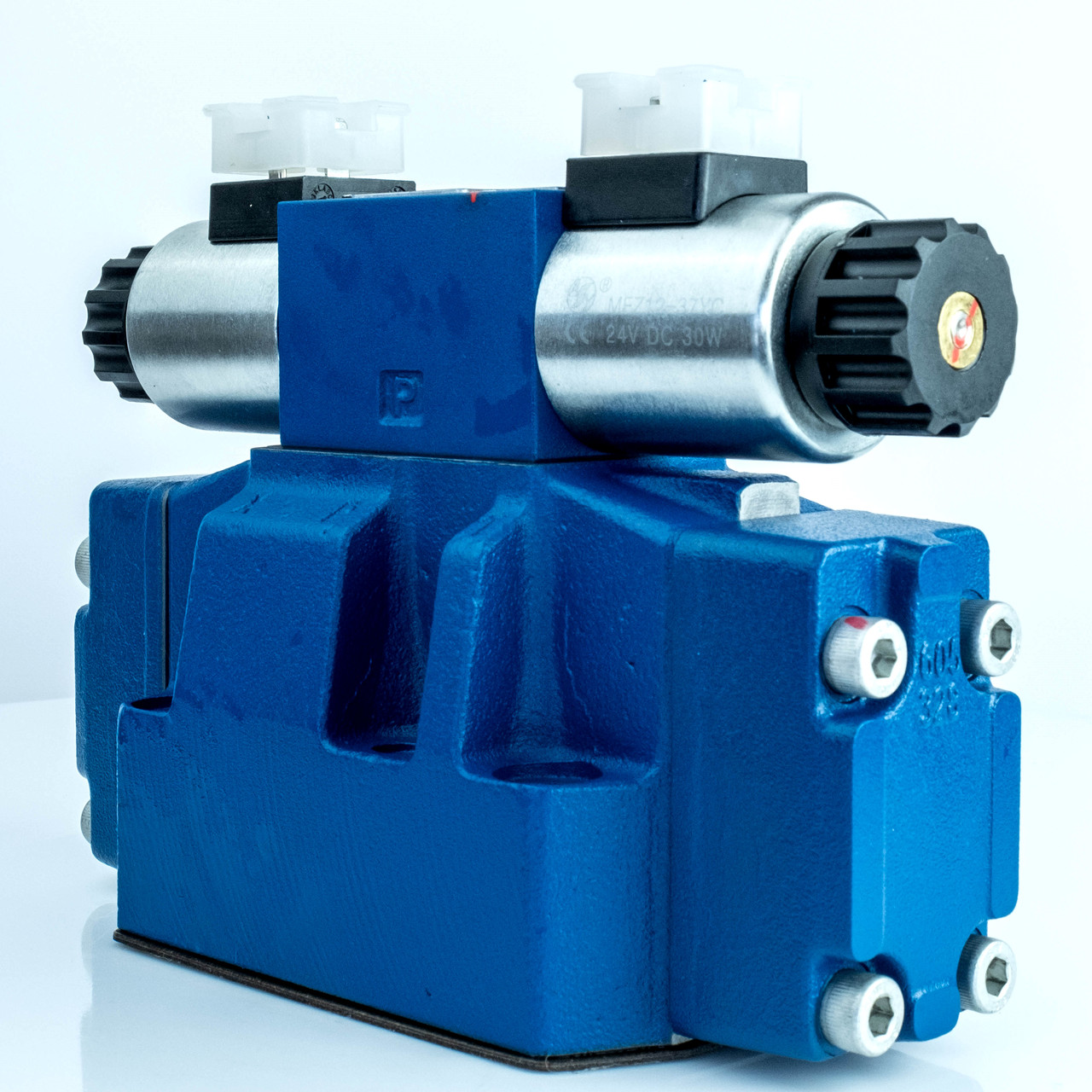

Гідророзподільник H4WEH16E-6XEG24N9Z5L електрогідравлічний трипозиційний 24V, Ду-16, 350 Бар, схема E

H4WEH16E-6XEG24N9Z5L являє собою 4-х лінійний електромагнітний гідравлічний розподільник золотникового типу з пілотним керуванням, який використовується для управління пуском, зупинкою та напрямком потоку робочої рідини. Він має дві котушки напругою 24 В постійного струму, оснащений пілотом із пружинним поверненням, аварійною кнопкою та квадратним роз'ємом зі світлодіодом. Без клапанів попереднього навантаження та розвантаження із зовнішніми живленням та зливом. Має литий оксидований корпус. Працює за схемою E.

Схема E

Розподільник H4WEH16E: будова та принцип дії

У корпусі (1) знаходяться основний отвір і канали P, T, A, B. Перемикання розподільника відбувається при переміщенні золотника (2) в одне із крайніх положень. Функції управління розрізняються залежно від типу золотника (2), що призводить до зміни конфігурації з'єднань між каналами P, T, A, B. Переміщення золотника (2) з початкового положення здійснюється під дією тиску гідравлічної рідини, що надходить через попередній розподільник (4) в одну з камер кришки (3). Управління попереднім розподільником (4) здійснюється за допомогою електромагнітів (5). У разі аварії перемикання розподільника (4) може бути виконане вручну за допомогою аварійної кнопки (6)

Технічні характеристики розподільника H4WEH16E 6XEG24N9Z5L

Габаритно-приєднувальні розміри гідророзподільника H4WEH16E 6XE G24N9Z5L

Графік залежності тиску і витрати для H4WEH16E

Розшифровка маркування розподільника WEH16
