10 760 ₴

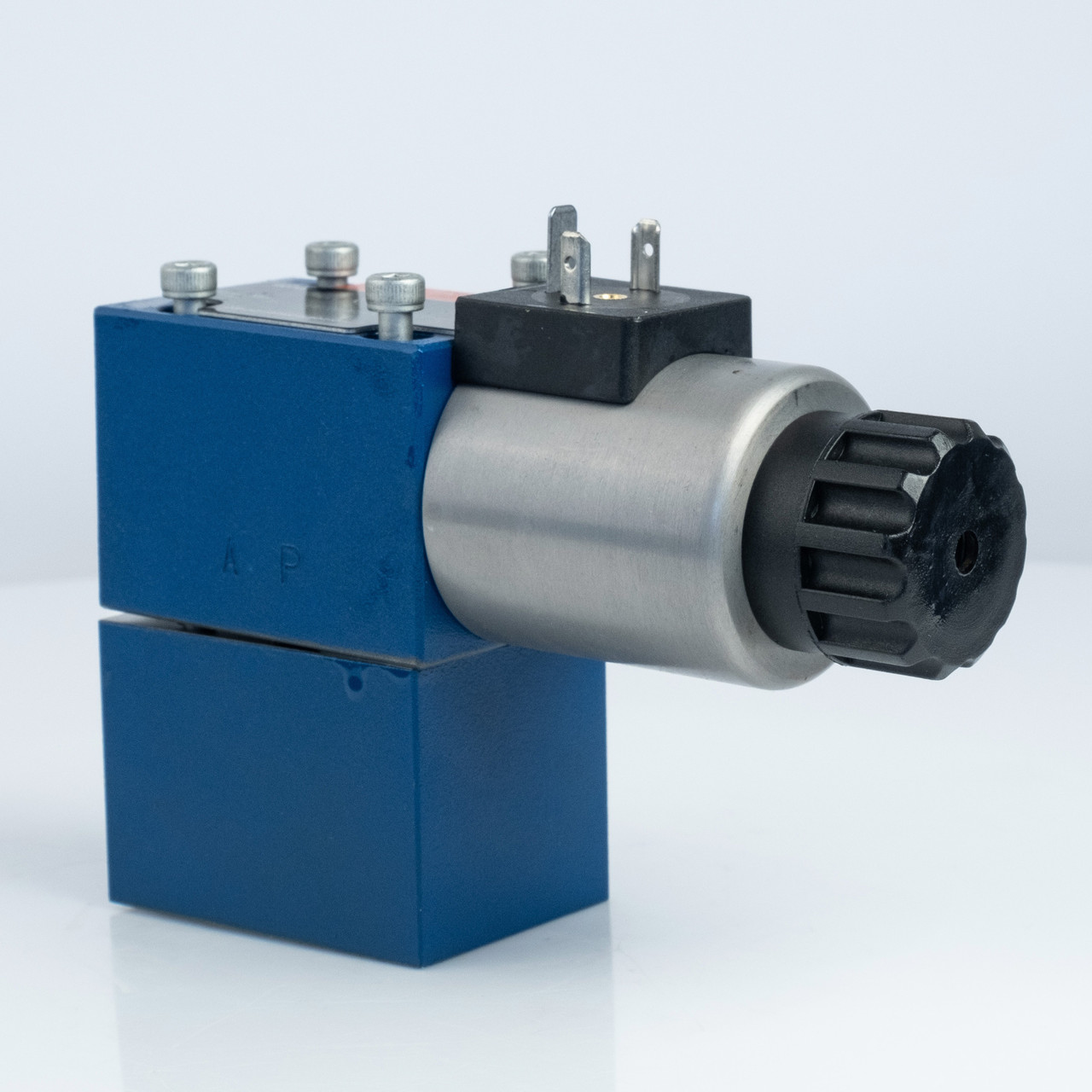

M-SED6D10350MG24N9K4 — гідравлічний розподільний сідельний клапан 4-лінійний 2-позиційний прямої дії з електромагнітним керуванням. Він контролює пуск, зупинку та напрямок потоку рідини в гідросистемі. Складається з корпусу, соленоїда, сідла клапана та замикаючого елемента. Ручне дублювання дозволяє керувати клапаном без подачі живлення на соленоїд.
Гідророзподільник M-SED6D10350MG24N9K4 з ручним регулюванням, без роз'єму, оснащений золотником типу D. Напруга електромагніту - 24 В постійного струму. Корпус з фосфатованим покриттям.
В наявності також розподільники M-SED6CK 3/2 ходові

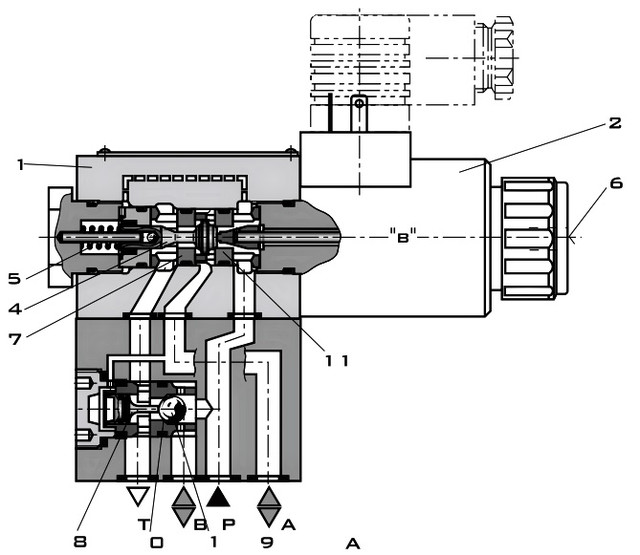

Функція пластини PLUS-1
Вихідне положення: головний клапан не працює. Пружина (5) утримує замикаючий елемент (4) на сидінні (11). Порт Р заблокований і А підключений до Т. Одна пілотна лінія підключена від А до більшої площі пілотної котушки (8), яка таким чином вивантажується у бак. Тиск у каналі Р тисне на кулю (9), а та — на сідло (10). Канал Р з'єднується з В, а А з Т.
Перехідне положення: при роботі головного клапана елемент, що закриває (4), зміщується проти пружини (5) і натискає на сидіння (7). Під час цього порт Т закривається. Канали Р, А та В з'єднуються один з одним.
Положення золотника: канал Р з'єднаний з А. Оскільки тиск насоса діє через А на велику площу пілотного вузла (8), куля (9) притискається до сідла (12). Таким чином, канал В з'єднаний з Т, і Р з А. Куля (9) у пластині PLUS-1 має позитивне перекриття котушки.
Для запобігання підвищенню тиску при з'єднанні з одноштокними циліндрами кільцева область циліндра повинна бути з'єднана з А.
| Параметри | Значення |
| Діаметр умовного проходу, мм | 6 |
| Макс. витрата робочої рідини, л/хв. | 25 |
| Робочий тиск, МПа | 35 |
| Температура робочої рідини, °C | -30 – 80 |
| Фільтрування, мкм | 10 |
| Вага, кг. | 1,5 |

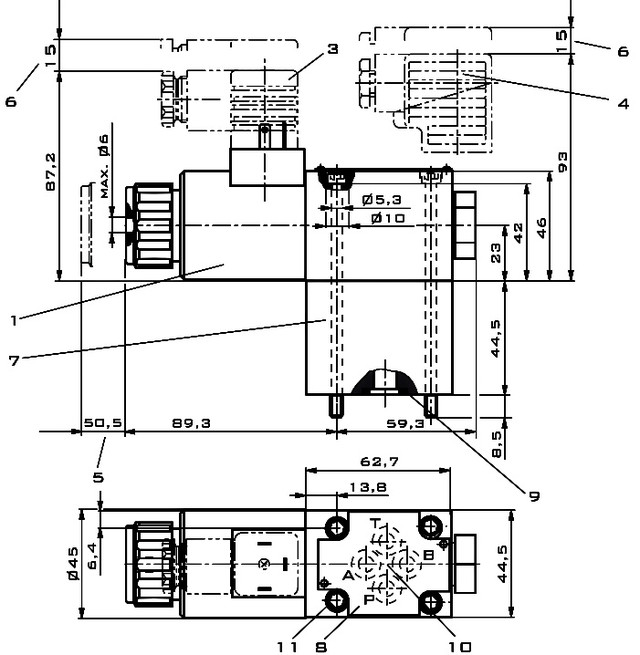

1 — соленоїд «A»; 3 — штекер без електричної схеми (окремо замовляється); 4 — штекер з електричною схемою (окремо замовляється); 5 — простір, необхідний для зняття котушки; 6 — простір, необхідний для зняття роз'єму; 7 — пластина плюс-1; 8 — табличка; 9 — кільця ущільнювачів для портів A, B і T; кільце ущільнювача для порту P кільце ущільнювача 9,25х1,78; 10 — схема розміщення згідно з DIN 24340 (без фіксаційного отвору) або згідно з ISO 4401-03-02-0-05 (з фіксованим отвором для фіксованого штифта ISO 8752-3x8-S7T); 11 — гвинт кріплення клапана M5x50
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовте зараз!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Клапанний |
| Управління | Електромагнітне |
| Кількість гідроліній | 4 шт. |
| Умовний прохід | 6 мм |
| Максимальний робочий тиск | 35 МПа |
| Максимальна витрата рідини | 25 л/хв |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 2 шт. |
| Мінімальна температура робочої рідини | -30 град. |
| Максимальна температура робочої рідини | 80 град. |
| Тип приєднання | Стикове |
| Точність фільтрації | 10 мкм |
| Напруга живлення | 24 В |
| Габаритні розміри | |
| Вага | 2.3 кг |
| Ширина | 44.5 мм |
| Довжина | 148.6 мм |
| Висота | 87.2 мм |
