10 260 ₴

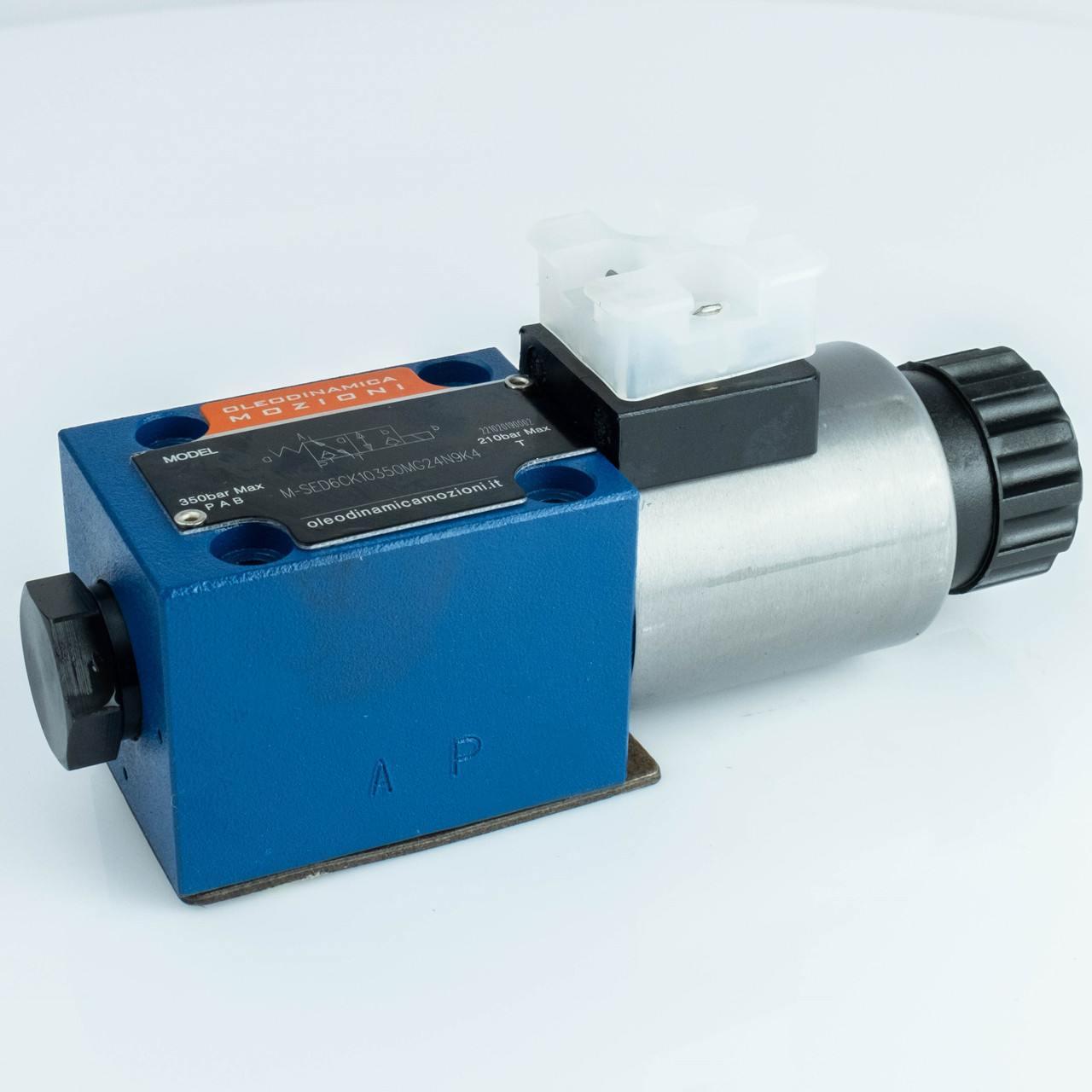

M-SED6UK10350MG24N9K4 являє собою розподільний сідельний клапан 3-х лінійний 2-х позиційний прямої дії з електромагнітним керуванням. Він контролює пуск, зупинку та напрямок потоку рідини в гідросистемі. Складається з корпусу, соленоїда, сідла клапана та замикаючого елемента. Ручне дублювання дозволяє керувати клапаном без подачі живлення на соленоїд.

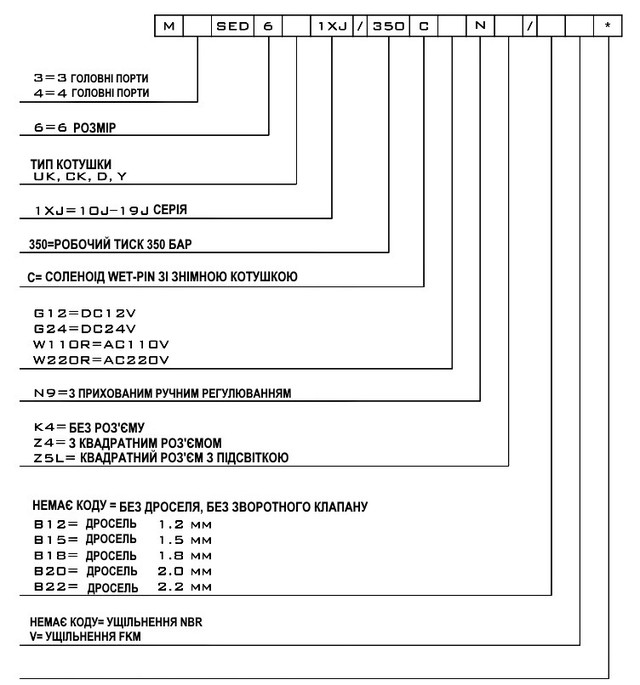

Розподільник M-SED6UK10350MG24N9K4 з ручним регулюванням, без роз'єму, оснащений золотником типу UK. Напруга електромагніту — 24 В постійного струму. Корпус з фосфатованим покриттям.

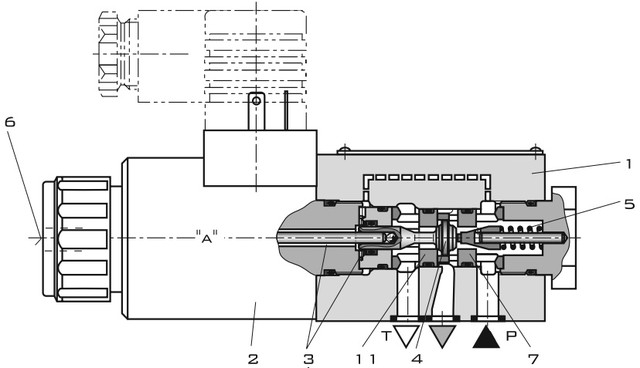

Вихідне положення клапана (нормально відкритий "UK" або нормально закритий "CK") визначається положенням пружини (5). Камера (3) за закриваючим елементом (4) з'єднана з отвором P і ущільнена з отвором T. Таким чином, клапан компенсує тиск щодо приводних сил (соленоїда та пружини). Завдяки спеціальному елементу, що закриває (4), порти Р, А і Т знаходяться під максимальним робочим тиском (350 Бар), і потік направляється в обох напрямках. У вихідному положенні замикаючий елемент (4) підтискається до сідла (11) пружиною (5), а в робочому положенні — до сидіння (7) соленоїдом (2). Потік заблоковано.
| Параметри | Значення |
| Діаметр умовного проходу, мм | 6 |
| Макс. витрата робочої рідини, л/хв. | 25 |
| Робочий тиск, МПа | 35 |
| Температура робочої рідини, °C | -30 – 80 |
| Фільтрування, мкм | 10 |
| Вага, кг. | 1,5 |

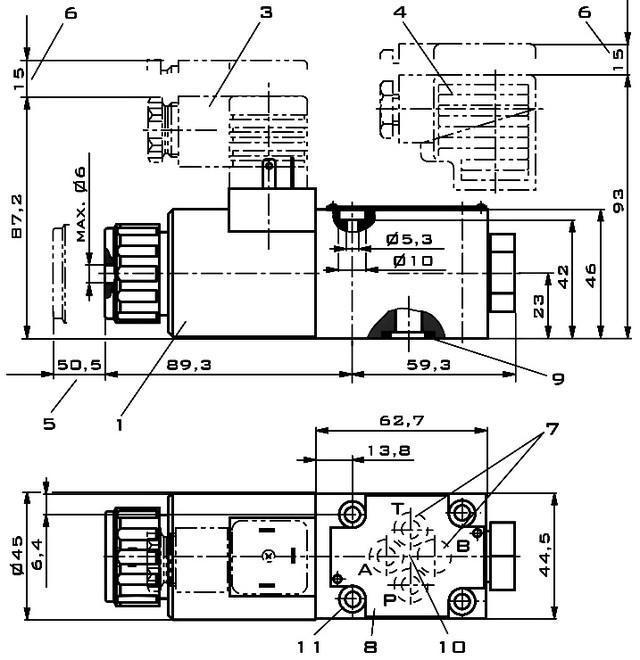

1 — соленоїд «А»; 3 — штекер без електричної схеми (окремо замовляється); 4 — штекер з електричною схемою (окремо замовляється); 5 — простір, необхідний для зняття котушки; 6 — простір, необхідний для зняття роз'єму; 7 — порти, порт В (глухий отвір); 8 — табличка; 9 — кільця ущільнювальні для портів А, В і Т, кільце ущільнювача для порту Р, кільце ущільнювача 9,25х1,78; 10 — схема розміщення згідно з DIN 24340 (без фіксаційного отвору) або згідно з ISO 4401-03-02-0-05 (з фіксованим отвором для фіксованого штифта ISO 8752-3x8-S7T); 11 — гвинт кріплення клапана М5x50.
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовте зараз!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Клапанний |
| Управління | Електромагнітне |
| Кількість гідроліній | 3 шт. |
| Умовний прохід | 6 мм |
| Максимальний робочий тиск | 35 МПа |
| Максимальна витрата рідини | 25 л/хв |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 2 шт. |
| Мінімальна температура робочої рідини | -30 град. |
| Максимальна температура робочої рідини | 80 град. |
| Тип приєднання | Стикове |
| Точність фільтрації | 10 мкм |
| Напруга живлення | 24 В |
| Габаритні розміри | |
| Вага | 1.5 кг |
| Ширина | 44.5 мм |
| Довжина | 148.6 мм |
| Висота | 87.2 мм |
