10 260 ₴

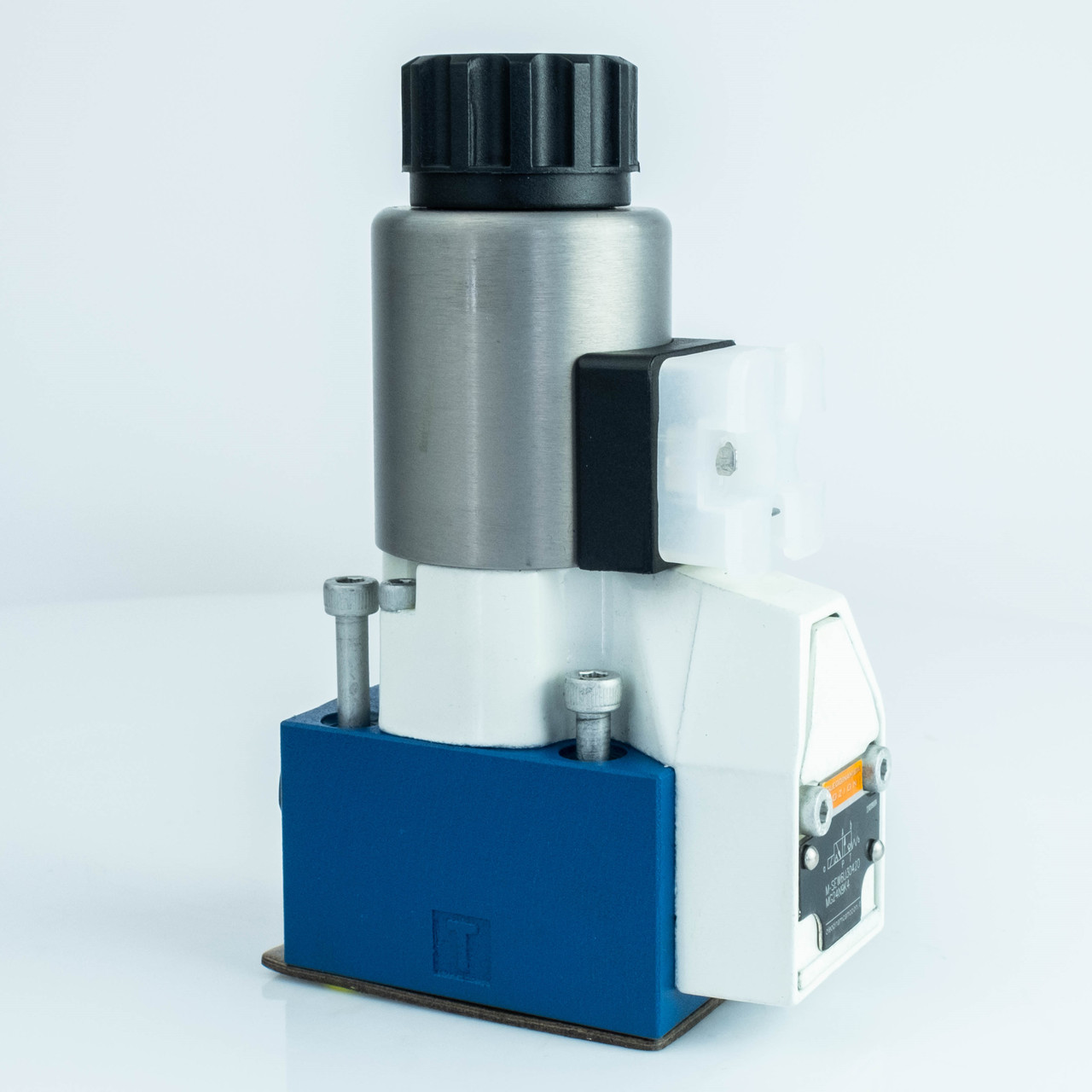

M-SEW6C30420MG24N9K4 — це сідельний гідророзподільник триходовий двопозиційний прямої дії з електромагнітним керуванням. Він використовується для запуску, зупинки та напрямки потоку гідравлічної рідини.
Гідроклапан M-SEW6C30420MG24N9K4 без дроселя, з аварійною кнопкою і роз'ємом без штекера, оснащений золотником типу C. Напруга електромагніту — 24 В постійного струму. Корпус литий оксидований, ущільнення NBR.
Розподільник M-SEW6 складається з корпусу (1), електромагніту (2), загартованої клапанної системи (3) і кульки/поршня (4) як замикаючих елементів. У вихідному положенні кулька/поршень (4) утримується на сідлі пружиною (9), а робочому положенні — електромагнітом (2). Сила електромагніта (2) передається через кутовий важіль (6) і кульку (7) на приводний штовхач (8), ущільнений з двох сторін. Простір між ущільнювальними елементами з'єднаний з портом Р, що забезпечує врівноваження клапанної системи (3) за тиском для сил (електромагніт або зворотна пружина). Максимальний робочий тиск складає 420 Бар.
3/2-ходові сідельні розподільники мають "негативне перекриття під час перемикання", тому порт Т завжди повинен бути підключений. Під час перемикання від моменту початку відкриття одного сідла клапана до закриття іншого порти Р, А і Т з'єднуються між собою. Це відбувається досить швидко, щоб не надавати значного впливу в більшості випадків.
Завдяки ручному дублеру (10) розподільник M-SEW6 може перемикатися без використання електромагніта.
Необхідно стежити за тим, щоб максимальна об'ємна витрата не перевищувалась, при необхідності використовуючи вбудований дросель для обмеження витрати.
| Параметри | Значення |
| Діаметр умовного проходу, мм | 6 |
| Макс. витрата робочої рідини, л/хв. | 25 |
| Робочий тиск, порти А, В, Р, МПа | 42 |
| Робочий тиск, порт Т, МПа | 10 |
| Температура робочої рідини, °C | -30 – 80 |
| Тонкість фільтрації, мкм | 10 |
| Вага, кг. | 1,5 |
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовте зараз!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Клапанний |
| Управління | Електромагнітне |
| Кількість гідроліній | 3 шт. |
| Умовний прохід | 6 мм |
| Максимальний робочий тиск | 42 МПа |
| Максимальна витрата рідини | 25 л/хв |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 2 шт. |
| Мінімальна температура робочої рідини | -30 град. |
| Максимальна температура робочої рідини | 80 град. |
| Тип приєднання | Стикове |
| Точність фільтрації | 10 мкм |
| Напруга живлення | 24 В |
| Габаритні розміри | |
| Вага | 1.5 кг |
| Ширина | 45 мм |
| Довжина | 116.5 мм |
| Висота | 148.5 мм |
