11 900 ₴

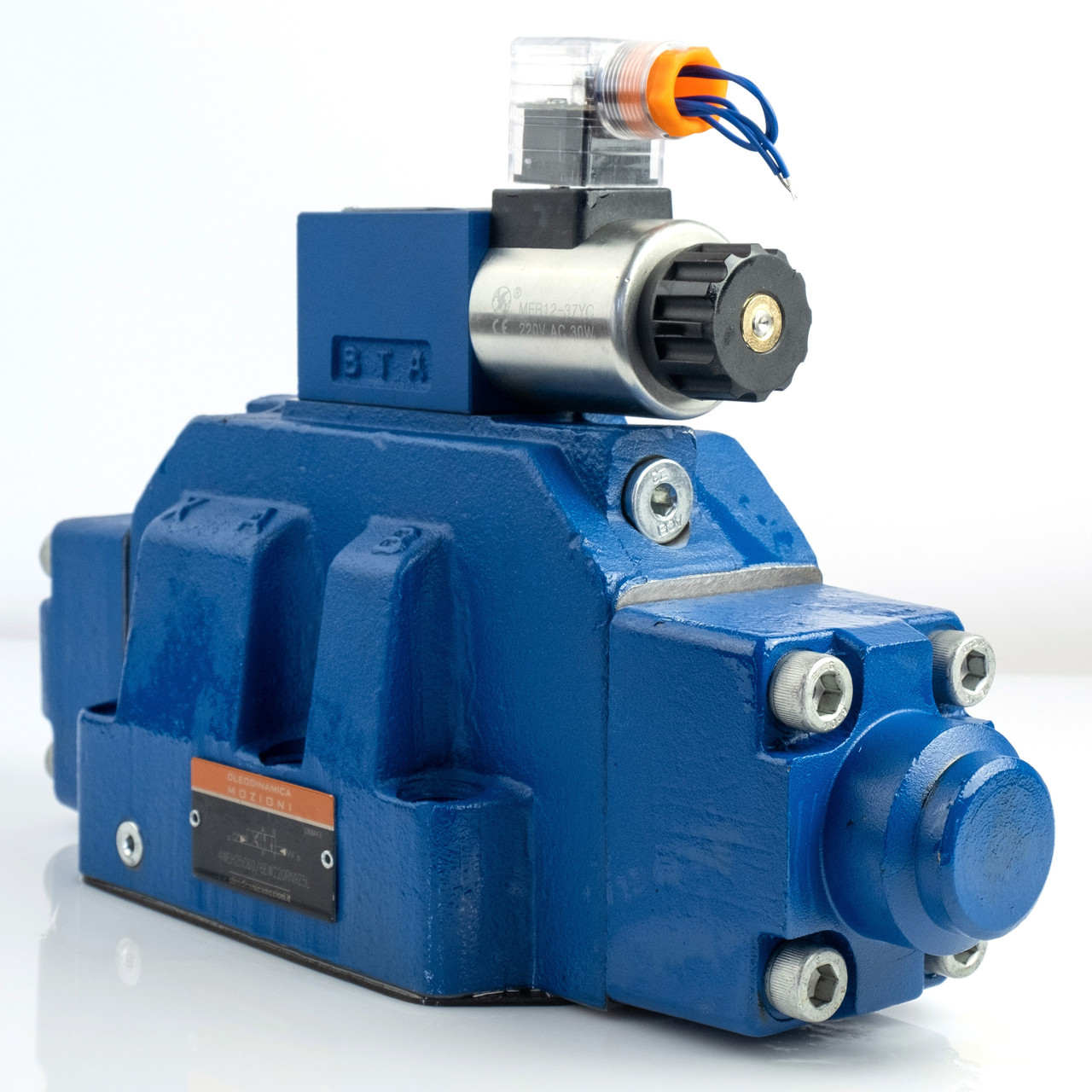

H4WEH25D-6XCG24N9Z5L являє собою 4-х лінійний електромагнітний гідравлічний розподільник золотникового типу з пілотним керуванням, який використовується для управління пуском, зупинкою та напрямком потоку робочої рідини. Напруга живлення — 24 В постійного струму. Розподільник оснащений пілотом із пружинним поверненням, аварійною кнопкою та квадратним роз'ємом зі світлодіодом. Пристрій без редукційного клапана і клапана попереднього навантаження, без регулятора часу перемикання, із зовнішнім пілотом та зовнішнім дренажем. Має литий фосфатований корпус. Працює за схемою D.
Схема D
У корпусі (1) розташовані головний отвір і канали P, T, A, B. Управління розподільником здійснюється шляхом переміщення золотника (2) в одне з крайніх положень. Функції управління залежать від типу золотника (2), який змінює конфігурацію з'єднань між каналами P, T, A, B. Переміщення золотника (2) з вихідного положення відбувається під впливом тиску гідравлічної рідини, що надходить через вступний розподільник (4) в одну з камери кришки (3). Управління вступним розподільником (4) здійснюється електромагнітами (5). У разі аварії розподільник (4) може бути перенаправлений за допомогою аварійних кнопок (6). Центрування золотника (2) у нульовому положенні забезпечується пружинами (7) або гідравлічно, тиском рідини із вступного розподільника (4).
| Параметри | Значення |
| Діаметр умовного проходу, мм | 25 |
| Макс. витрата робочої рідини, л/хв. | 650 |
| Макс. робочий тиск, порти А, В, Р, МПа | 35 |
| Макс. робочий тиск, порт Т, МПа | 16 |
| Мін. тиск пілотного клапана, МПа | 0,45-1,0 |
| Вага, кг. | 18,0 |
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовляйте!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Золотниковий |
| Управління | Електромагнітне |
| Кількість гідроліній | 4 шт. |
| Умовний прохід | 25 мм |
| Максимальний робочий тиск | 35 МПа |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 2 шт. |
| Тип приєднання | Стикове |
| Напруга живлення | 24 В |
| Габаритні розміри | |
| Вага | 18 кг |
| Ширина | 115 мм |
| Довжина | 302 мм |
| Висота | 209 мм |
