12 240 ₴

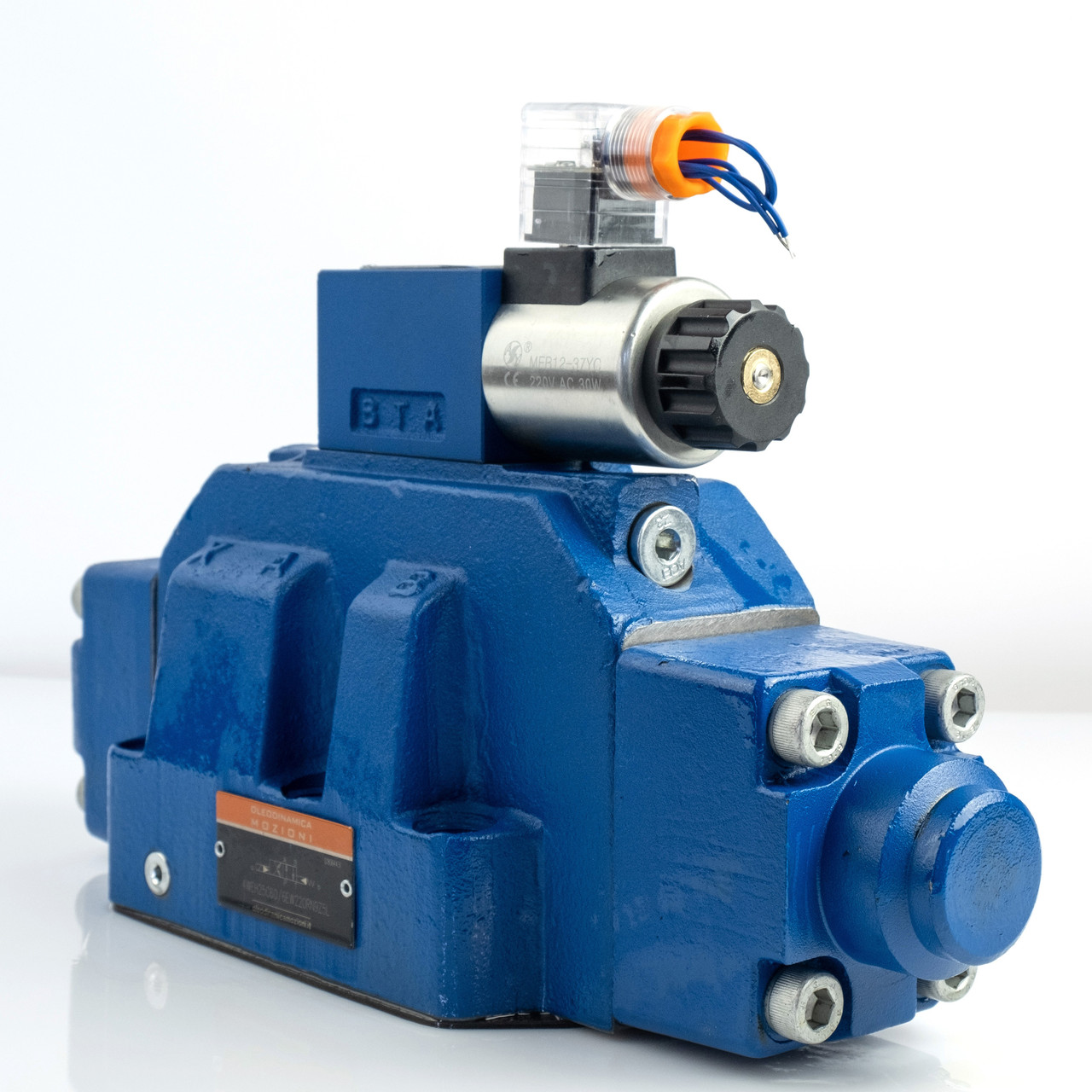

H4WEH25Y-6XEG24N9Z5L — 4-лінійний електромагнітний гідравлічний розподільник золотникового типу з пілотним керуванням, який використовується для управління пуском, зупинкою та напрямком потоку робочої рідини. Напруга живлення — 24 В постійного струму. Розподільник оснащений двома електромагнітами, пілотом із пружинним поверненням, аварійною кнопкою та квадратним роз'ємом зі світлодіодом. Пристрій без редукційного клапана та клапана попереднього навантаження, без регулятора часу перемикання та із зовнішнім пілотом та зовнішнім дренажем. Має литий фосфатований корпус. Працює за схемою Y.
Схема Y
У корпусі (1) розташовані головний отвір і канали P, T, A, B. Управління розподільником здійснюється шляхом переміщення золотника (2) в одне з крайніх положень. Функції управління залежать від типу золотника (2), який змінює конфігурацію з'єднань між каналами P, T, A, B. Переміщення золотника (2) з вихідного положення відбувається під впливом тиску гідравлічної рідини, що надходить через вступний розподільник (4) в одну з камери кришки (3). Управління вступним розподільником (4) здійснюється електромагнітами (5). У разі аварії розподільник (4) може бути перенаправлений за допомогою аварійних кнопок (6). Центрування золотника (2) у нульовому положенні забезпечується пружинами (7) або гідравлічно, тиском рідини із вступного розподільника (4).
| Параметри | Значення |
| Діаметр умовного проходу, мм | 25 |
| Макс. витрата робочої рідини, л/хв. | 650 |
| Макс. робочий тиск, порти А, В, Р, МПа | 35 |
| Макс. робочий тиск, порт Т, МПа | 16 |
| Мін. тиск пілотного клапана, МПа | 0,45-1,0 |
| Вага, кг. | 18,0 |
Компанія є виробником гідравлічного обладнання та офіційним представником популярних брендів, що гарантує доступні ціни, якісну сертифіковану продукцію, а також швидку доставку. На наших складах завжди є достатня кількість товару, тому доставка із Запоріжжя в будь-який регіон України буде оперативною та часто безкоштовною. Замовляйте!
| Основні | |
|---|---|
| Країна виробник | Італія |
| Стан | Новий |
| Тип | Гідророзподільник |
| Тип розподільника | Золотниковий |
| Управління | Електромагнітне |
| Кількість гідроліній | 4 шт. |
| Умовний прохід | 25 мм |
| Максимальний робочий тиск | 35 МПа |
| Гарантійний термін | 12 міс |
| Додаткові характеристики | |
| Кількість робочих позицій | 2 шт. |
| Тип приєднання | Стикове |
| Напруга живлення | 24 В |
| Габаритні розміри | |
| Вага | 18 кг |
| Ширина | 115 мм |
| Довжина | 302 мм |
| Висота | 209 мм |
