Розподільник гідравлічний 6 ти секційний

Гідравлічні системи відіграють ключову роль у сучасному промисловому та сільськогосподарському устаткуванні, забезпечуючи високу ефективність та надійність роботи. Одним з важливих компонентів цих систем є гідравлічний розподільник, який відповідає за керування потоком рідини та, відповідно, рухом виконавчих механізмів. У цій статті мова піде про 6-ти секційний гідророзподільник, який дозволяє одночасно керувати кількома робочими органами, підвищуючи функціональність та гнучкість гідравлічних систем. Цей тип розподільника широко використовується в різних галузях завдяки своїй універсальності та здатності оптимізувати роботу складних механізмів. Розглянемо його конструкційні та технічні характеристики, гідравлічні схеми.

Гідравлічний розподільник 6 ти секційний. Його конструкція, принцип дії та огляд моделей Badestnost

Гідророзподільник на 6 секцій: особливості конструкції та як він працює

Розподільник гідравлічний 6 секційний являє собою пристрій, призначений для зміни напрямку потоку та обмеження тиску робочої рідини в гідролініях. Робота даного пристрою заснована на принципі спрямування та регулювання потоків рідини через секції, кожна з яких може керувати окремим робочим органом (гідроциліндр, двигун або інший гідравлічний привід).

Розглянемо докладніше його основні складові частини та принцип роботи.

Секційний розподільник складається з:

• Корпусу. Забезпечує загальну структуру та містить канали для проходження рідини. Він може бути виконаний у вигляді окремих секцій, об'єднаних в єдину конструкцію за допомогою болтів або бути литим монолітним, що містить у собі секції.
• Секцій. Має розподільник 6 секцій. Кожна секція включає запірно-регулюючі елементи (золотники), які контролюють потік рідини.
• Золотників. Це основні елементи, що регулюють напрямок потоку рідини. Вони можуть рухатися під впливом ручного керування, електромагнітів або гідравлічних сигналів.
• Вхідних та вихідних портів. Порти для підключення до насосів (подача рідини) та виконавчих механізмів (роздача рідини).

Робочий процес:

• Подача рідини. Гідравлічна рідина надходить у розподільник від насоса через вхідний порт.
• Регулювання потоку. У кожній секції золотник керується оператором або автоматично. Залежно від положення золотника, рідина може прямувати до конкретного виконавчого механізму або повертатися в бак через зливний порт.
• Управління напрямками. Золотник може мати кілька положень (нейтральне та робочі). У нейтральному положенні рідина циркулює через розподільник без роботи. У робочих положеннях золотник спрямовує рідину до відповідного виконавчого механізму.
• Повернення рідини. Після роботи рідина повертається в бак, де вона знову може бути використана в системі.

Коротко про моделі Badestnost

В Україні розподільники торгової марки Бадестност користуються популярністю завдяки їхній високій якості та гарним технічним характеристикам, а також доступній ціні порівняно з європейськими аналогами. Тому далі поговоримо якраз про них.

В асортименті компанії Badestnost є моделі стандартних серій (P40, P80) і спеціальних (Z50, Z80, PC70, PC100, KS180, P81RS).

Виробник випускає розподільні гідроапарати з різними типами керування: ручним (механічним), електромагнітним, гідравлічним, пневматичним та електрогідравлічним. Найпоширенішим є ручне управління, яке здійснюється за допомогою важелів.

Дізнаємося більше про пристрої універсальних серій, які часто застосовуються у сільськогосподарській, дорожній та спецтехніці.

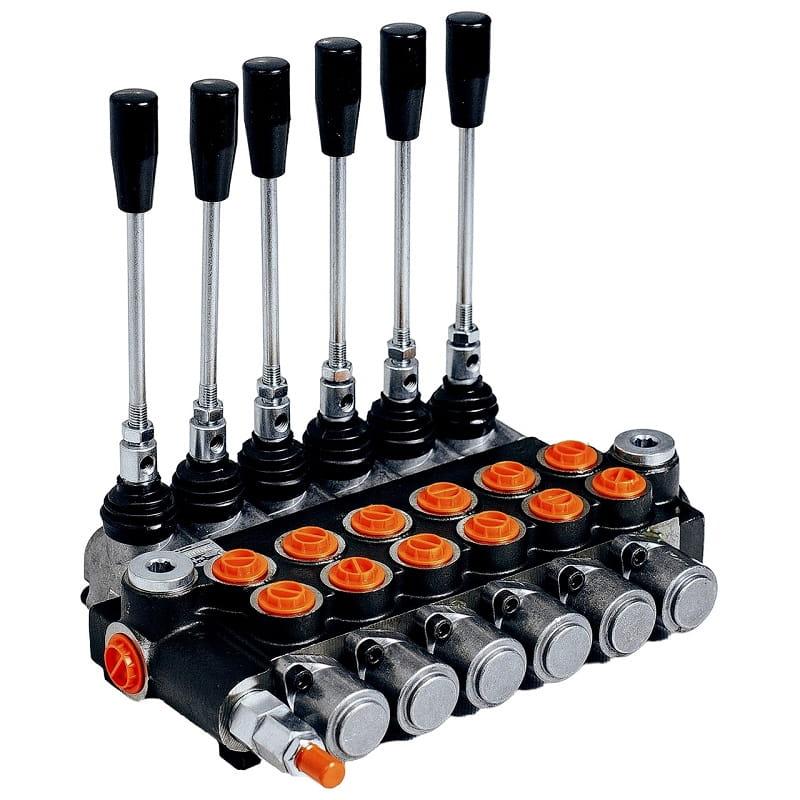

Гідророзподільник 6 ти секційний виробництва Badestnost серій P40  та P80

Гідравлічний розподільник шести секційний 6P40 та 6P80: ​​технічний опис

Моделі 06Р40 і 06Р80 відрізняються діаметром умовного проходу, що визначає швидкість потоку: 40 л/хв для 06P40 і 80 л/хв для 06P80. Основні технічні характеристики цих гідророзподільників наведені в таблиці.

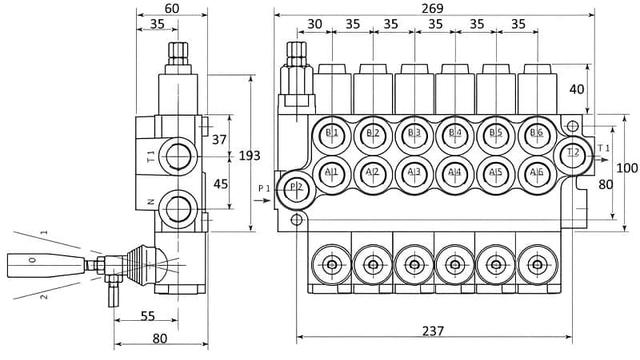

Габаритні та монтажні розміри

6P40

Розподільники серії Р40 випускаються з лівостороннім (як показано на малюнку) та правостороннім компонуванням. У лівосторонньому варіанті напірна магістраль підключається з лівого боку, а у правосторонньому — з правого.

Порти для підключення можуть мати дюймові або метричні різьблення.

6P80

У серії Р80 напірна лінія підключається праворуч до порту P, а зливна лінія — ліворуч до порту T. Порт N служить для підключення до наступного розподільника.

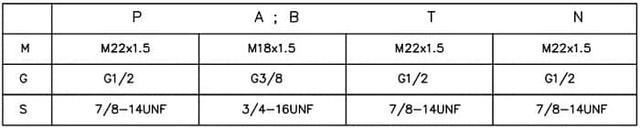

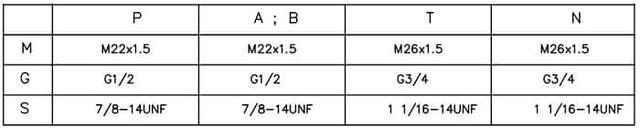

Приєднувальні порти

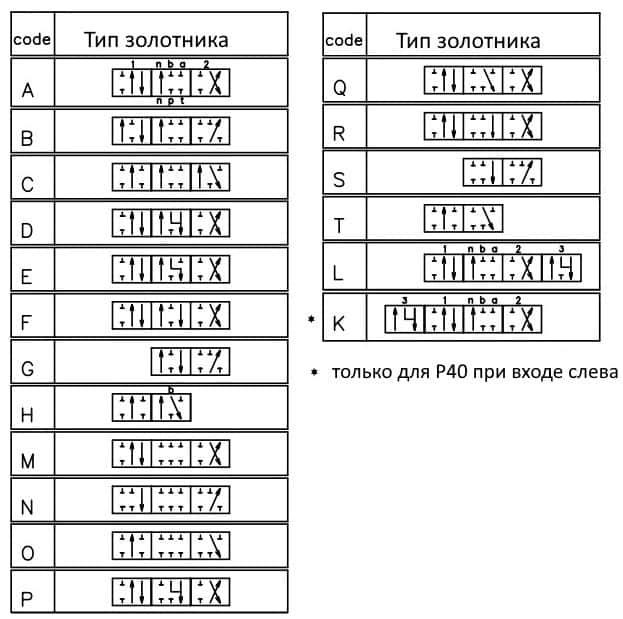

Гідравлічні схеми 6P40 та 6P80

Гідравлічна схема — це схема приєднання напірної та зливальної ліній розподільного пристрою до ліній, що ведуть до виконавчого механізму. Вона обирається з урахуванням вимог технічного завдання для кожної робочої секції розподільника.

Механічні розподільники Бадестност можуть виготовлятися з функцією фіксації положення або автоматичного пружинного повернення.

На малюнку нижче показано схеми фіксації золотника, що ілюструють, як золотник фіксується в робочих позиціях після зняття керуючого сигналу. Наприклад, за першою схемою золотник повертається у вихідне положення за допомогою пружини після відпускання рукоятки. За другою схемою золотник сам повертається у вихідне положення при відпусканні рукоятки з одного положення, а в іншому положенні залишається зафіксованим, доки не буде вручну переміщений назад.

Розподільник шестисекційний: переваги та застосування

6-ти секційні гідророзподільники мають свої переваги та особливості, а саме:

• Багатозадачність: Можливість керування шістьма різними виконавчими механізмами одночасно чи по черзі.
• Гнучкість: Кожна секція може бути налаштована незалежно, що дозволяє адаптувати систему до конкретних вимог.
• Компактність: Об'єднання кількох секцій в одному корпусі зменшує об'єм та вагу системи порівняно з використанням кількох окремих розподільників.
• Надійність: Проста та перевірена конструкція забезпечує довгий термін служби та мінімальні витрати на обслуговування.

Ці гідроапарати широко використовуються в різних галузях:

• Сільське господарство: Управління різними функціями сільськогосподарської техніки (наприклад, підняття та опускання знарядь, керування гідравлічними циліндрами).
• Будівництво та транспорт: Використання в екскаваторах, бульдозерах та інших будівельних машинах для виконання складних рухів.
• Промисловість: Застосування у верстатах, пресах та інших механізмах, що потребують точного керування кількома гідравлічними приводами.
